Deif AGC-4 Mk II Handbuch Seite 119

% of nominal
voltage
GB open
100
Voltage rerun
level (2265)
0

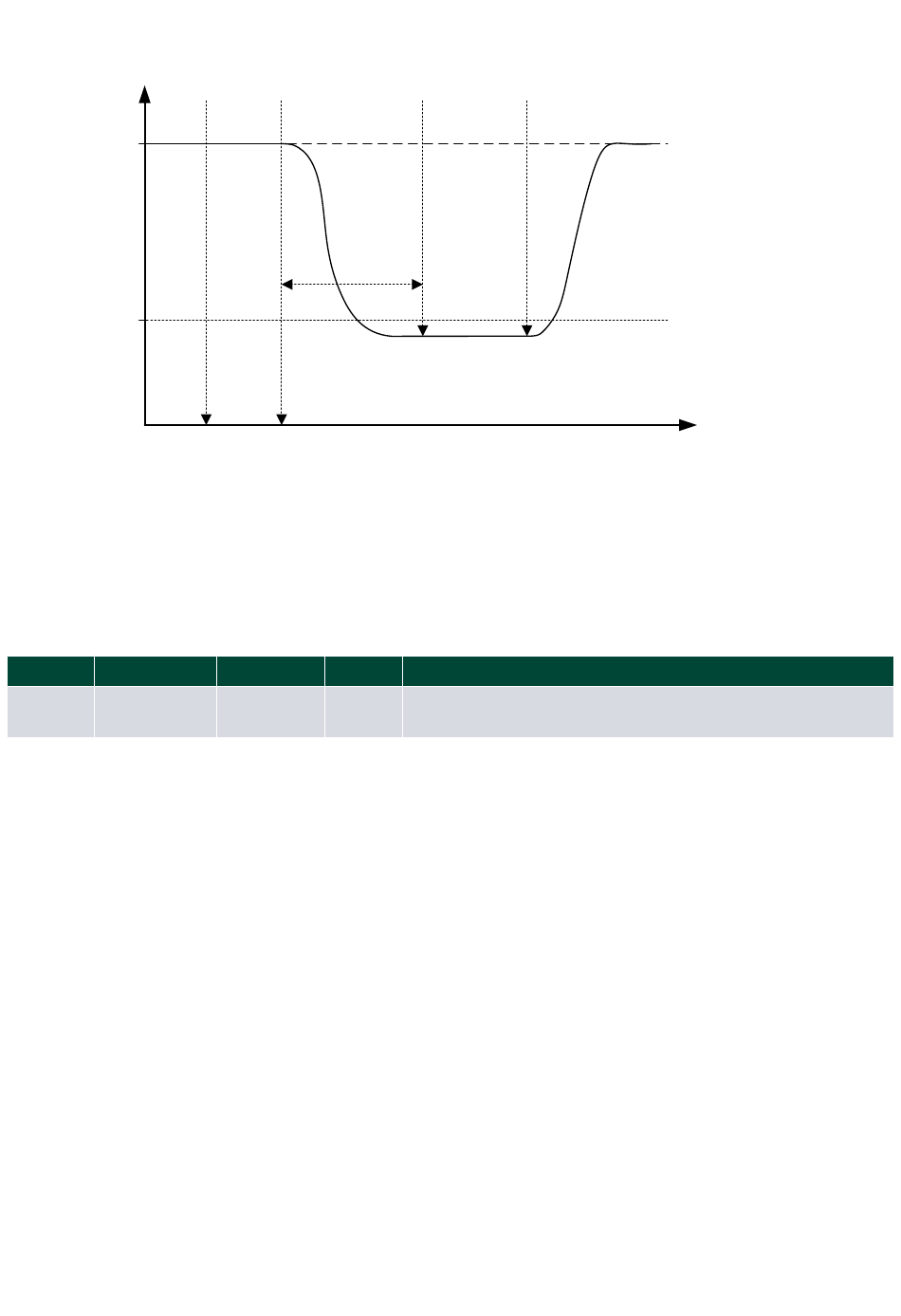

Im obigen Diagramm ist die Erregung während der Abkühlung aktiviert. Bei einer erneuten Startanforderung wird die
Erregung abgeschaltet. Wenn die Erregung deaktiviert ist, startet der Timer für die Spannungsentladung.
Das erste Beispiel stellt den schnellsten Vorgang dar, da die Erregung bereits ausgeschaltet ist, wenn die Startaufforderung
erscheint. Wenn die neue Startanforderung etwas später kam, könnte der Timer für die Spannungsentladung bereits
abgelaufen sein. Dies bedeutet, dass der Generatorschalter sehr kurz nach der neuen Startanforderung schließen könnte.
Parameter Name
2264 Volt. Entladung 1,0 bis 20,0 s 5,0 s
8.4.6 Anlaufsynchronisation, Alarme
Fehler beim Schließen vor Erregung
Wenn der Start des Aggregats fehlschlägt, aktiviert die Steuerung den Alarm Anlaufsynchronisation, Fehler (Menü 2270).
Um die Anlaufsynchronisation zu verwenden, wenn die Steuerung des Aggregats die Spannung nicht kontrolliert,
deaktivieren Sie den Alarm.
Anlaufsynchronisation, Wiederholung fehlgeschlagen
Wenn der Wiederholungslauf nicht innerhalb der konfigurierten Zeit erfolgreich ist, aktiviert die Steuerung den Alarm
Anlaufsynchronisation, Wiederholung fehlgeschlagen (Menu 2230).
Frequenz- oder Spannungsausfall
Wenn keine Erregung vorhanden ist, aktiviert die Steuerung den Alarm Hz/V-Fehler (Menü 4560) während einer
Abkühlphase der Anlaufsynchronisation nicht,
8.5 Separates Synchronisierrelais
Setzt die AGC den Synchronisierbefehl ab, werden die Relais an den Klemmen 17/18/19 (GS) und 11/12/13 (NS) aktiviert und
der Schalter muss schließen.
Designer's handbook 4189341275D DE
New start
request GB close
Voltage
discharge
(2264)
Bereich Standard Anmerkung
CBE Break Lim
(2252) expired
Der Parameter wird von den Aggregaten nicht gemeinsam
genutzt.
Time
Seite 119 von 236
