Phase-neutral
U
L1-N

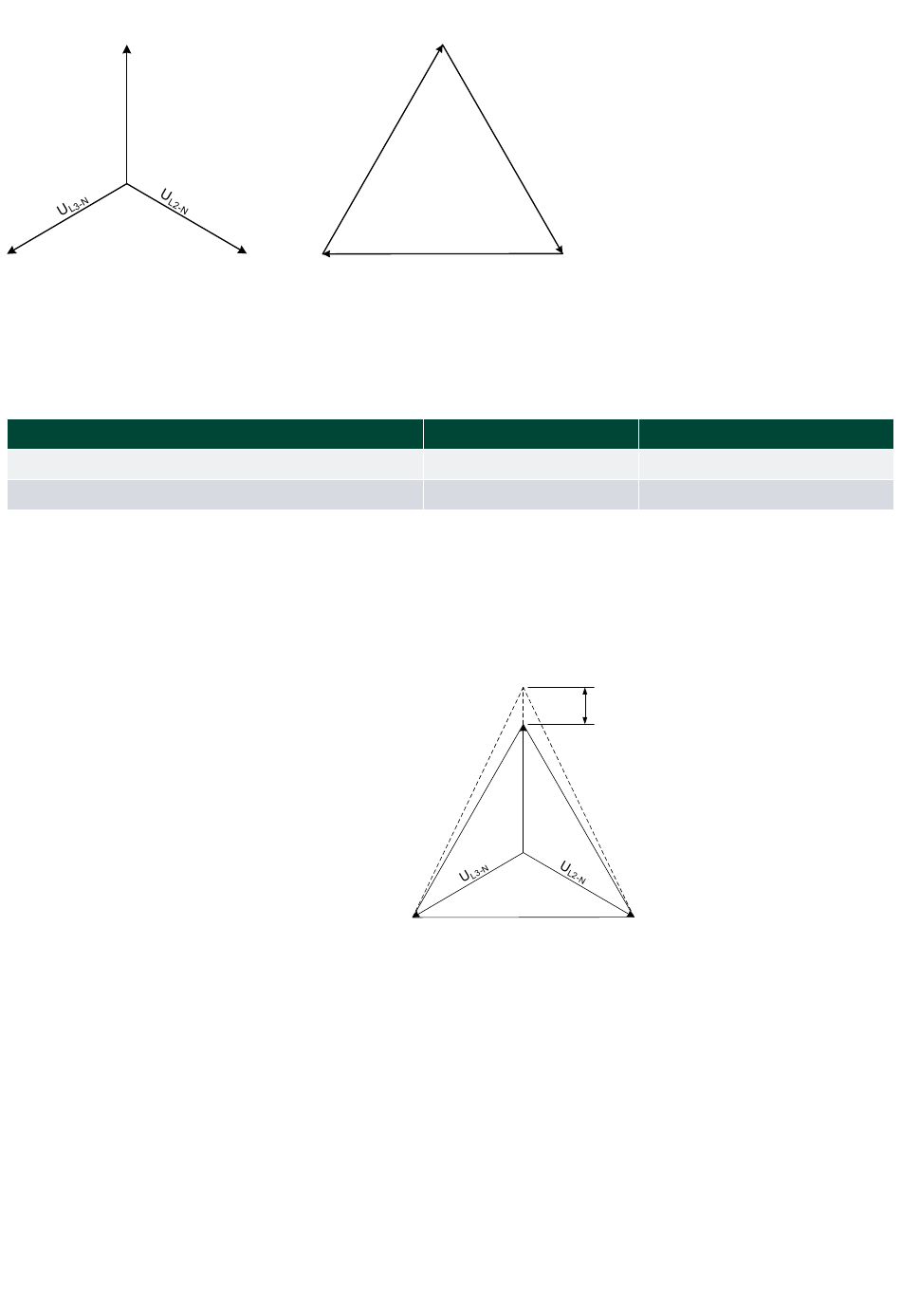

Wie im Vektor-Diagramm dargestellt, entsteht bei einer Fehlersituation eine Differenz der Spannungswerte für
Strangspannungen und Außenleiterspannungen.
Die Tabelle zeigt Messwerte bei einer Unterspannung von 10 % in einem 400/230-V-System.
Nennspannung
Spannung, Fehler 10 %
Der Alarm tritt bei zwei verschiedenen Spannungswerten auf, obwohl der Alarm-Sollwert in beiden Fällen 10 % beträgt.
Beispiel
Das folgende 400-V-AC-System zeigt, dass sich die Phase-Null-Spannung um 20 % ändern muss, wenn sich die Phase-
Phase-Spannung um 40 Volt (10 %) ändert.
Beispiel:
U = 400/230 V AC
NENN
Fehlersituation:
U = 360 V AC
L1L2
U = 360 V AC
L3L1
U = 185 V AC
L1-N
ΔU = 20 %
PH-N
6.2 Phasenfolgefehler und Phasendrehung
Die AGC können die Drehung der Spannung überwachen und einen Alarm auslösen, wenn sich die Spannung in die falsche
Richtung dreht. Die Steuerungen können die Drehung in beide Richtungen überwachen. Nach Alarmauslösung ist es
möglich, verschiedene Fehlerklassen einzustellen, die verschiedene Möglichkeiten bieten. Die Dokumentation über
Phasenfolgefehler kann in zwei Kapitel unterteilt werden: Das erste Kapitel befasst sich mit Applikationen mit
Einzelaggregat und das zweite mit Standard-/Applikationen mit mehreren Steuerungen.
6.2.1 Applikationen mit Einzelaggregat
Eine Applikation mit Einzelaggregat kann bis zu ein Aggregat, einen Generatorschalter und einen Netzschalter steuern. Eine
solche Applikation ist unten dargestellt.
