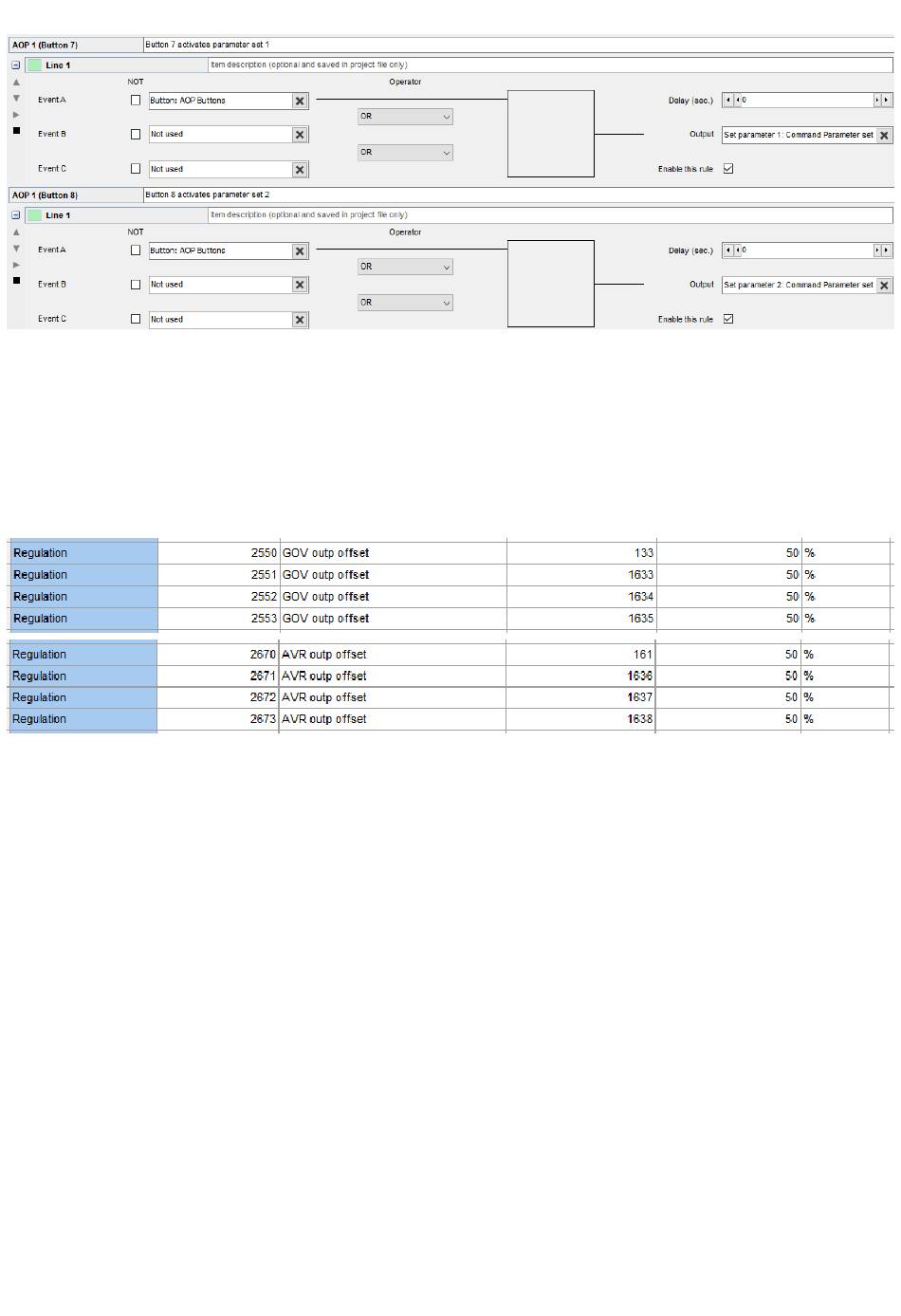

AOP-Beispiel
ANMERKUNG
Einzelheiten finden Sie in der Datei Hilfe in der PC-Utility-Software.
Vier Nennwertsätze DZR-/SPR-Offsets
Verwenden Sie Menü 6006, um den gewünschten Satz von Nennwerten (1 bis 4 ) auszuwählen. Die Nenneinstellung des
DZR/SPR-Offsets folgt der Einstellung in 6006, d. h. die Nenneinstellung 1 (6001 bis 6005) folgt dem DZR/SPR-Offset in
2550.
ANMERKUNG
Das Umschalten zwischen den SS-Nenneinstellungen (6050 and 6060) kann wie oben erklärt erfolgen
(Kanal 6054).
2.3.2
Skalierung
Standardmäßig ist die Spannungsskalierung im Bereich 100 V-25000 V eingestellt (Parameter 9030). Damit Anwendungen
über 25000 V und unter 100 V möglich sind, kann der Spannungseingangsbereich dem aktuellen Wert des
Primärspannungswandlers angepasst werden. Zum Ändern dieses Parameters ist ein Zugang auf Masterebene erforderlich.
Designer's handbook 4189341275D DE
Seite 19 von 236
