Application 5:
Multi-line 2
AUX
MI 2
MI 1
A E F B
- + - +
- + - +
Manoeuvre battery
Application 6:
Multi-line 2
AUX
A B C
- +
- +
- +
- +
Manoeuvre battery
Siehe Applikation 1 als Beispiel:
Application 1:
Multi-line 2
AUX
MI 1
A E B
- + - +
Start/Manoeuvre
battery

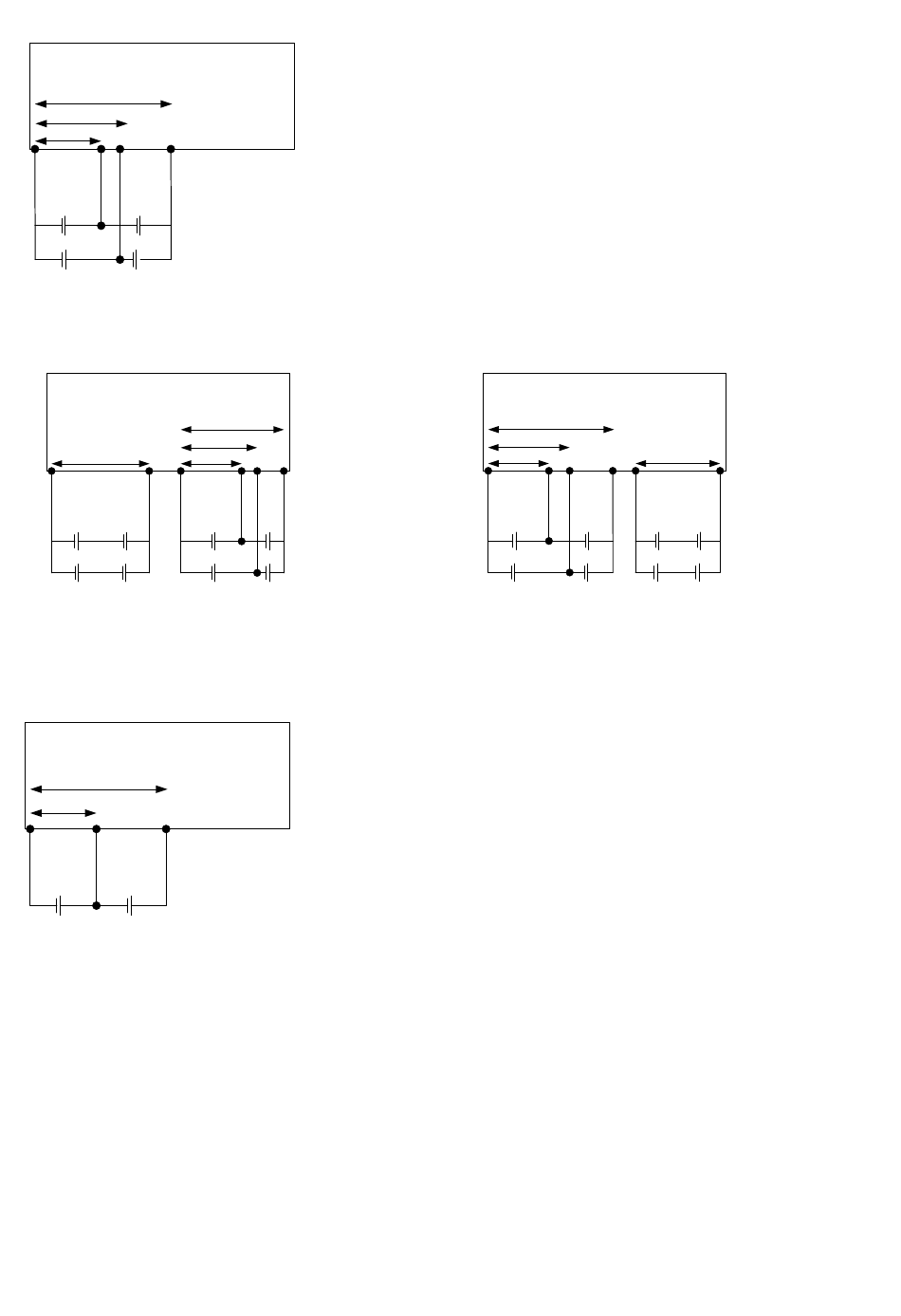

Die Netzteilspannung wird als Referenzspannung RF1 (Punkt A und B – Parameter 6432) verwendet. Multieingang 1 dient als
Messeingang T1 (Punkt A und E – Parameter 6431). Mit diesen Messwerten kann die Spannung zwischen E und B berechnet
werden. So erhalten Sie einen vollständigen Überblick über die Batteriespannungen, z. B.:
• Messwert A/B (RF1) = 21 V DC
• Messwert A/E (T1) = 12 V DC
• Berechneter Wert E/B (RF1 - T1) = 9 V DC
• Batterieasymmetrie = E/B - (RF1 × 1/2) = 9 - (21 × 1/2) = -1,5 V DC
ANMERKUNG Wird Applikation 3, 6 oder 7 verwendet, wird ein Multieingang für den Batterietest benötigt.
ANMERKUNG Es wird erwartet, dass die für die Batterieasymmetrie verwendeten Multieingänge auf 0 bis 40 V DC
konfiguriert sind.
Designer's handbook 4189341275D DE
MI 3
MI 2
MI 1
E F D
- +
- +
- +
- +
Start battery
Application 7:
Multi-line 2
AUX
MI 2
MI 1
A E F B C
- + - +
- + - +
- + - +
- + - +
Manoeuvre battery
MI 3
D
Start battery
