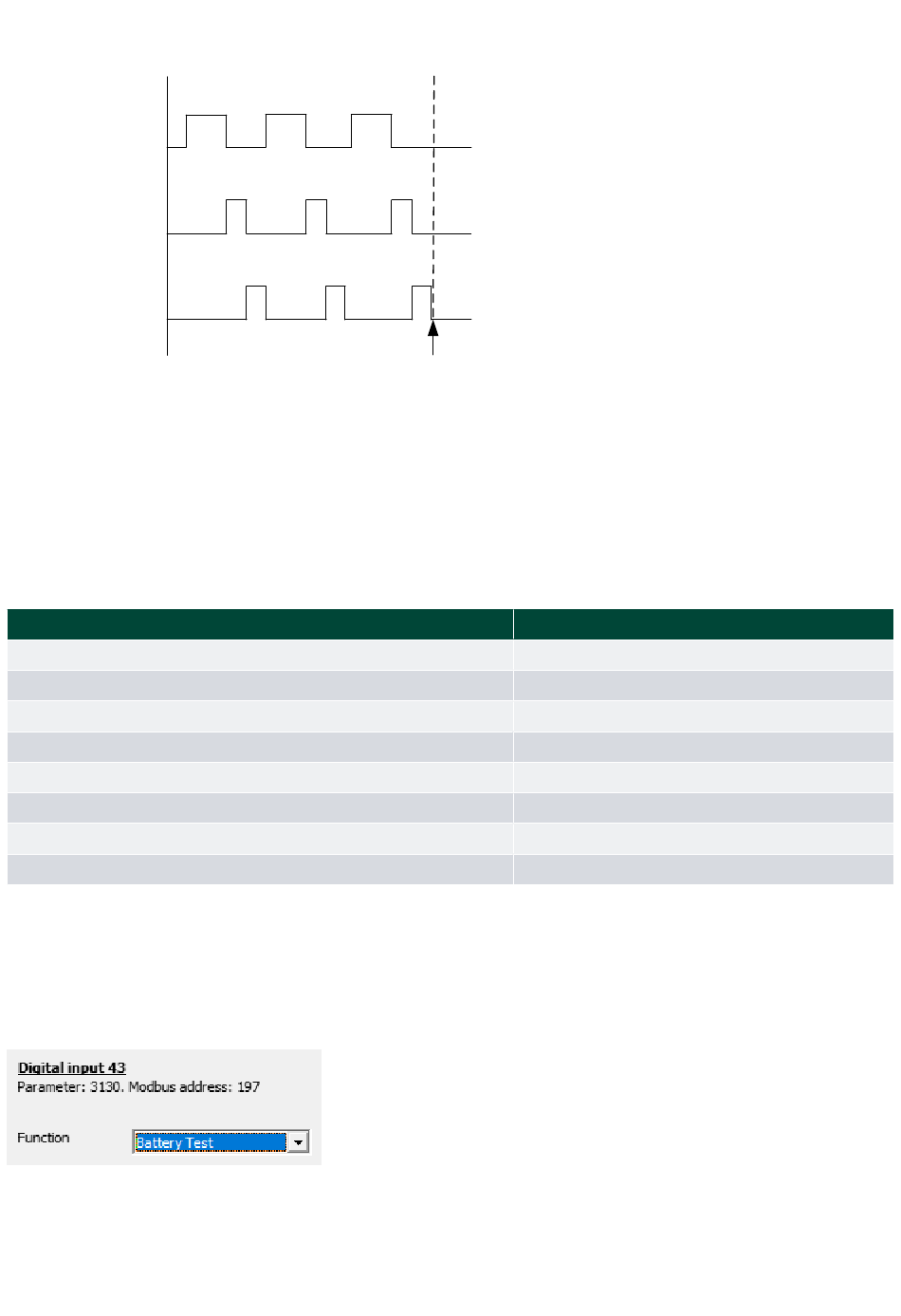

Start Prepare
(3 start attempts)
Start relay
Stop coil relay
Ein als X + Startsequenz konfigurierter Batterietest wird eingesetzt (wie im obigen Beispiel): Timer Startvorbereitung,
Starteinschaltzeit und Startausschaltzeit. In diesem Beispiel läuft das Aggregat dreimal mit der Verzögerung
Startvorbereitung und Startausschaltzeit zwischen jedem Anlauf an. Wenn der Test beendet ist, wird ein Startfehler-Alarm
ausgelöst.
Wenn die Batteriespannung an einem Punkt niedriger ist als der Sollwert Batterietest (Parameter 6411), wird der Test
abgebrochen.
Beschreibung
Batterietest (Parameter 6411)
Batterietest (Parameter 6413)
Batterietest (Parameter 6415)
Batterietest (Parameter 6416)
Startvorbereitung (Parameter 6181)
Starteinschaltzeit (Parameter 6183)
Startausschaltzeit (Parameter 6184)
Startversuche (Kanal 6190)
ANMERKUNG Für den Normalbetrieb muss der Startfehler-Alarm nach Beendigung des Tests bestätigt werden.
9.34.1 Eingangskonfiguration
Für diese Funktion wird ein digitaler Eingang benötigt. Dies erfolgt über die folgende Dialogbox.
ANMERKUNG In Betriebsart Auto führt ein Netzausfall zur Einleitung der Notstromsequenz.
Designer's handbook 4189341275D DE
Battery test
X + Start Sequence
1 2
3
Start failure alarm
Kommentar
Mindestspannungsniveau
Sollwert: X + Startsequenz
Aktivieren/deaktivieren
Fehlerklasse
Timer vor Anlasser
Timer Startrelais EIN
Timer Stopprelais EIN
Anzahl Startversuche
Seite 186 von 236
