5.7.2 Motor-, Netz- und Erdungsanschluss für E2h
6X 613 (24.1)
1
515 (20.3)
485 (19.1)
200 (7.9)
0 (0.0)
1 Netzklemmen
2 Anschlussklemmen für Bremse oder Rückspeiseeinheit

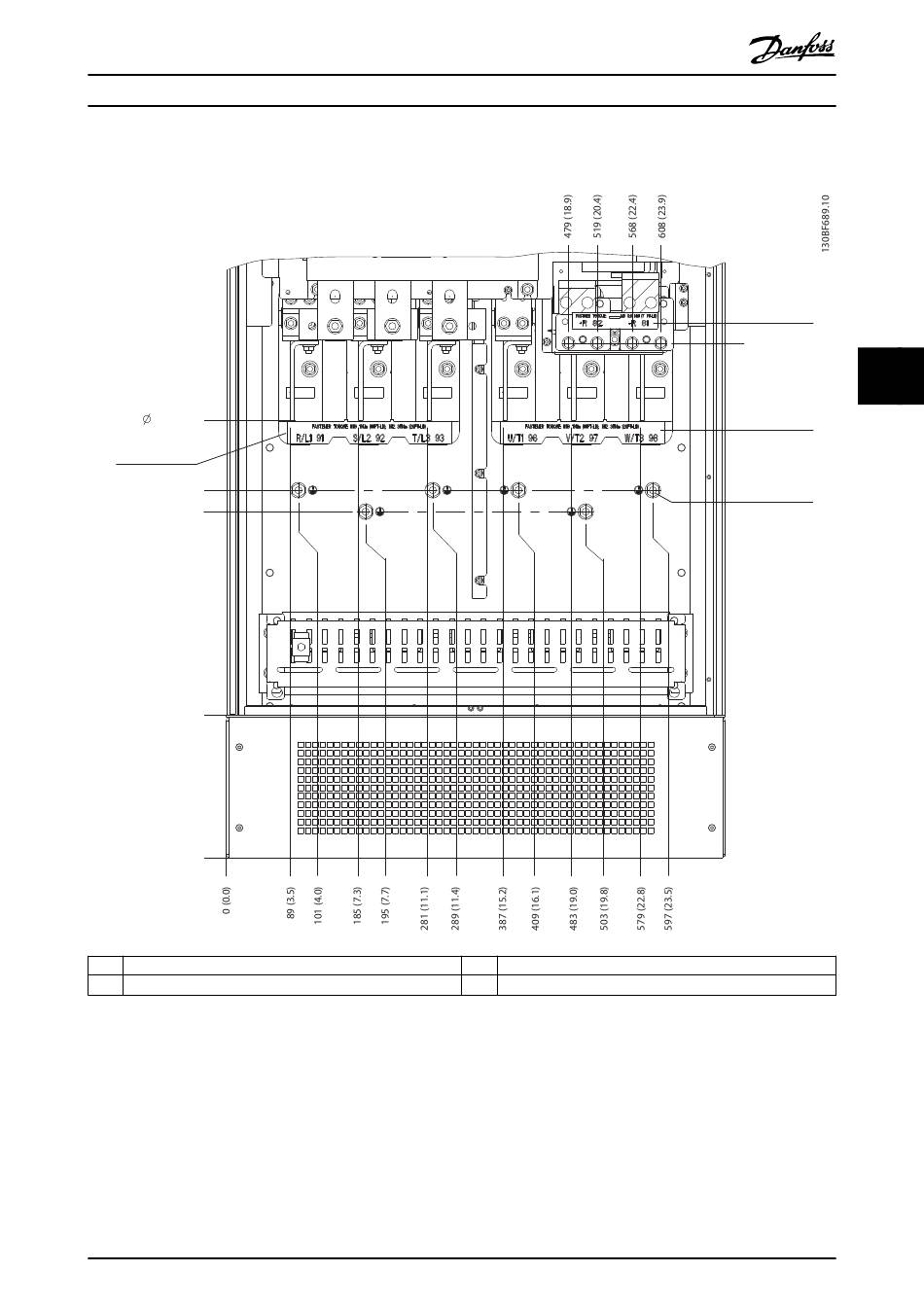

Abbildung 5.8 E2h-Klemmenabmessungen (Frontansicht)
MG38A103
Bedienungsanleitung
3 Motorklemmen
4 Erdungsklemmen, M10-Sechskantmutter
