Basiselektronik

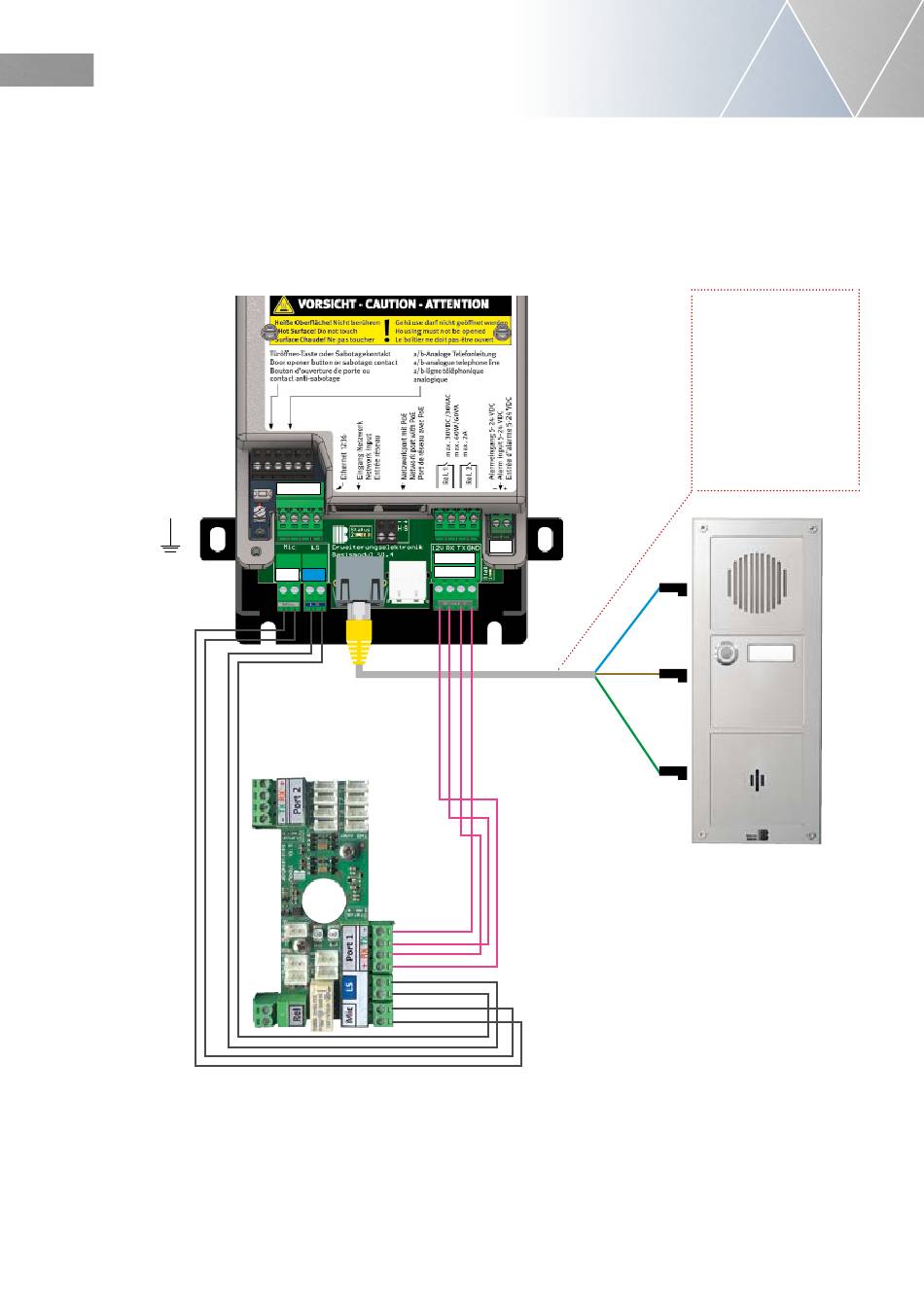

3.3. Anschlussschema zwei Sprechstellen an einer Basiselektronk

(Elektronikbox zur 20-0005-BS, 20-0005B-IP)
Konfigurationstaste
Status LED
16
1 2 3 6
Port 1
+ RX
Mic Ls
- +
TX -
**
Achtung:
**
Bei bauseitiger Verdrahtung
Anschlussdrehung RX/TX
unbedingt immer beachten.
RX abgehende auf TX ankommend
und TX abgehende auf RX
ankommend
Anschlussleitung 20-0005B-IP
20-0005-BS bzw. sonstigen
Tastenerweiterungsmodulen
max. 50 mtr. Leitunsquerschnitte
beachten.
Es werden 4 DA benötigt.
AWG 20 (0,50 mm²) = 50 mtr.
AWG 22 (0,34 mm²) = 30 mtr.
AWG 24 (0,25 mm²) = 20 mtr.
Leitungslänge von der
Frontblende mit LS,
Mik und Taste.
Patchkabel 20-9309,
max. 5 mtr. bis zur
20-0005-BS/20-0005B-IP.
Falls notwendig Verlänge-
rungskabel 20-9305-BS
nutzen.
