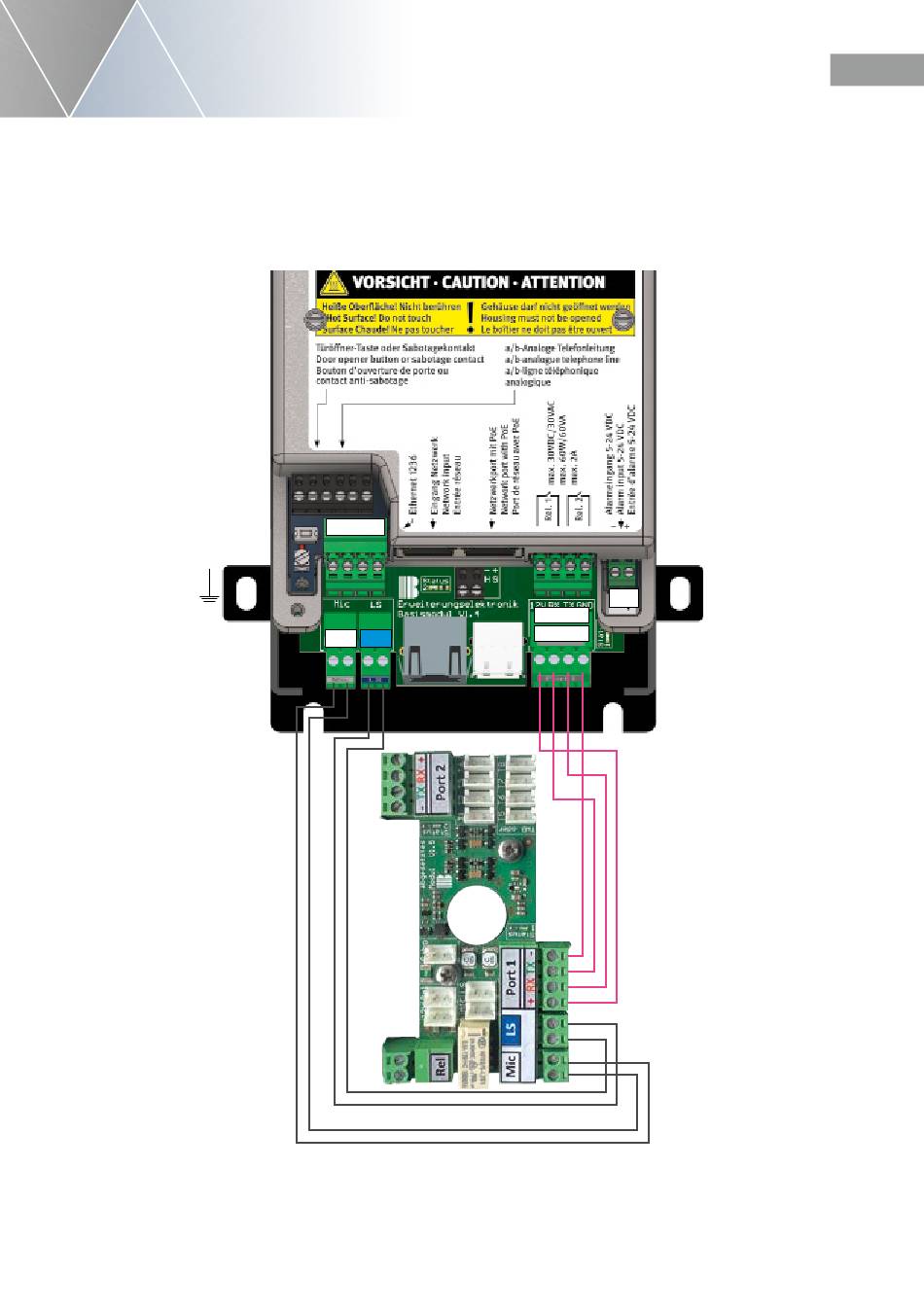

3.1. Schéma de raccordement à distance déporté jusqu'à 8 touches d'appel.
Touche de
configuration
LED d'état
Attention :
**
En cas de câblage par le
client, toujours respecter la
rotation des bornes RX/TX
être respectée.
RX sortant sur TX entrant et
TX sortant sur RX entrant.
Câble de raccordement
20-0005B-IP/20-0005-BS vers
la platine de raccordement
ou vers d'autres modules
d'extension de touches max.
50 mtr. Respecter les sections
de conducteurs.
4 raccordement câblés sont
nécessaires.
AWG 20 (0,50 mm²) = 50 mtr.
AWG 22 (0,34 mm²) = 30 mtr.
AWG 24 (0,25 mm²) = 20 mtr.
www.behnke-online.de
Manuel Postes Behnke Hybrid 20-0005-BS, SIP 20-0005B-IP
1 2 3 6
Mic Ls
Électronique de base
- +
Port 1
+ RX TX -
**
F
