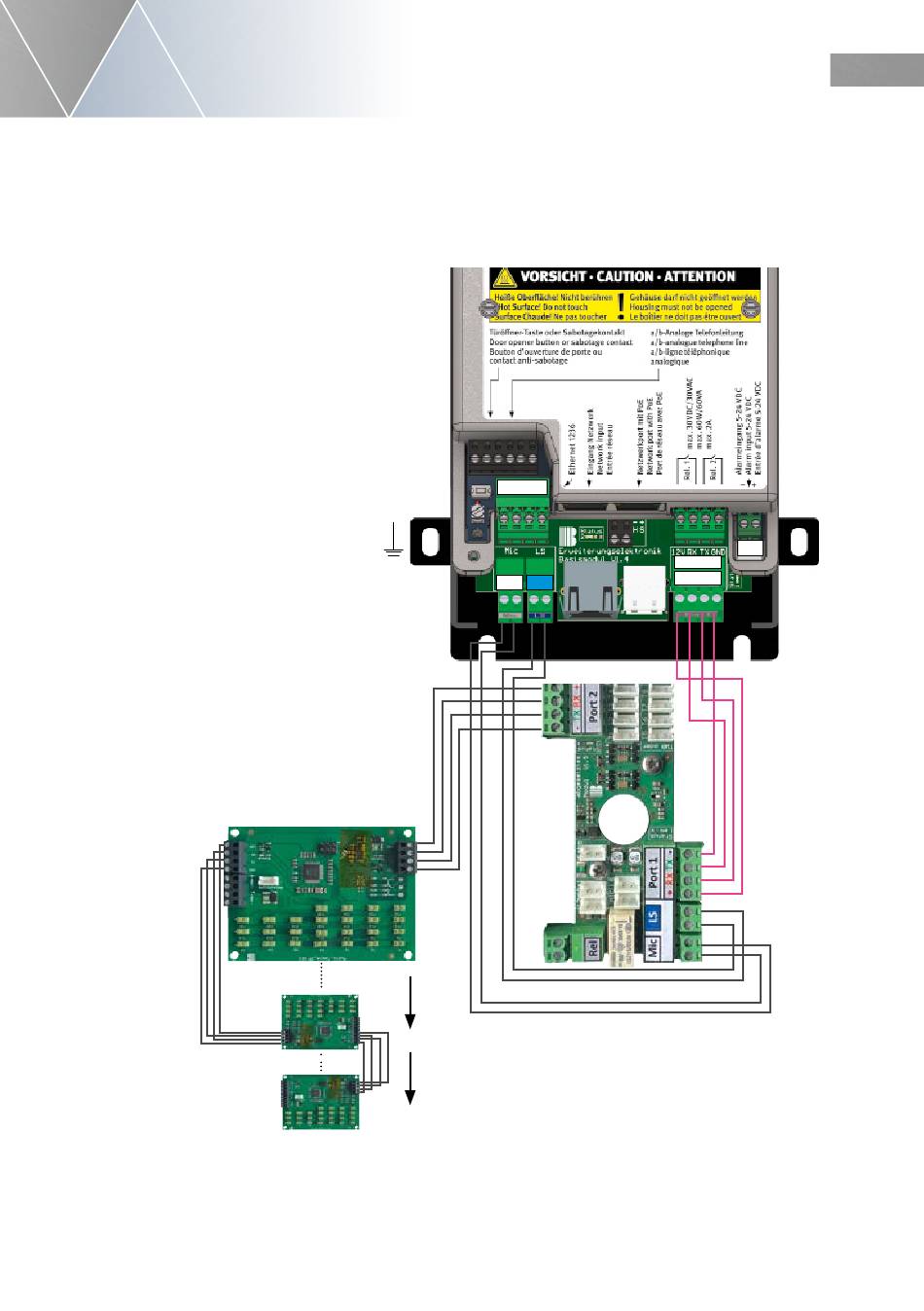

3.2. Anschlussschema entfernt abgesetzt 25 Ruftasten bis 75 Ruftasten

** Achtung:
Bei bauseitiger Verdrahtung die Anschlussdrehung
RX/TX unbedingt immer beachten.
RX abgehende auf TX ankommend und
TX abgehende auf RX ankommend.
Anschlussleitung
20-0005B-IP/20-0005-BS zu
Anschlussplatine bzw. sonstigen
Tastenerweiterungsmodulen
max. 50 mtr. Leitunsquer-
schnitte beachten.
Es werden 4 DA benötigt.
AWG 20 (0,50 mm²) = 50 mtr.
AWG 22 (0,34 mm²) = 30 mtr.
AWG 24 (0,25 mm²) = 20 mtr.
Busanschlussleitung zur Erweiterungsplatine.
*
Busanschlussleitung im Lieferumfang der
Anschlussplatine enthalten.
Die Busleitung wie auf den Anschlussleitungen
gekennzeichnet verdrahten.
Wenn bauseitige Verdrahtung genutzt wird,
bitte unbedingt ** beachten.
www.behnke-online.de
Anleitung Behnke Hybrid 20-0005-BS, Behnke SIP 20-0005B-IP
Konfigurationstaste
Status LED
*
*
*
bis zu 2 Platinen erweiterbar
(max. 75 Ruftasten)
Basiselektronik
WLAN-Antenne
1 2 3 6
Mic Ls
D
- +
Port 1
+ RX TX -
**
