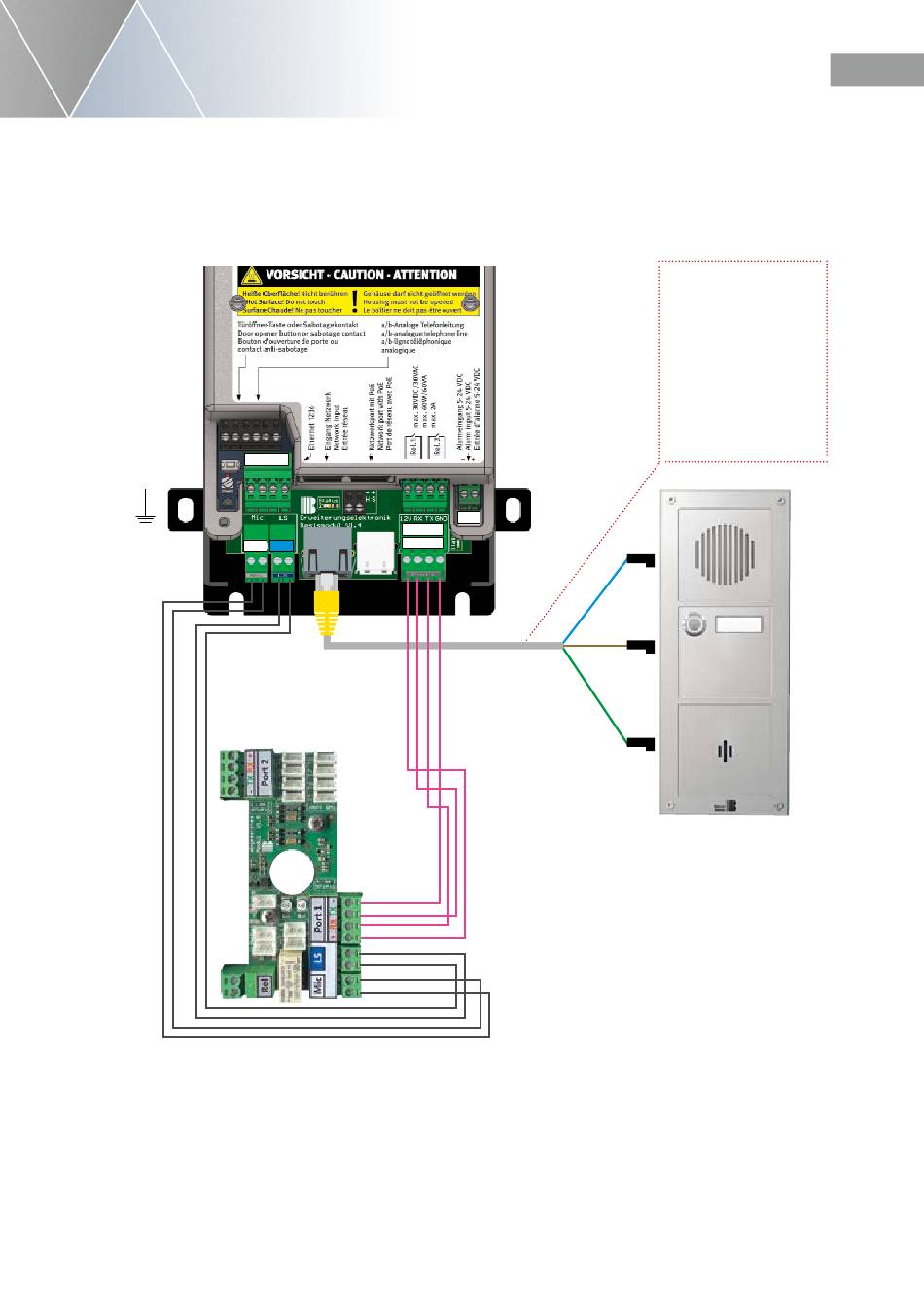

3.3. Schéma de raccordement de deux postes vers une électronique de base
(Boîtier électronique pour 20-0005-BS, 20-0005B-IP)
Touche de
configuration
1 2 3 6
LED d'état
Mic
www.behnke-online.de
Manuel Postes Behnke Hybrid 20-0005-BS, SIP 20-0005B-IP
Port 1
+ RX TX -
Ls
**
Électronique de base
- +
**
Attention :
En cas de câblage par le client,
toujours respecter la rotation des
bornes RX/TX être respectée.
RX sortant sur TX entrant et
TX sortant sur RX entrant.
Câble de raccordement
20-0005B-IP 20-0005-BS ou
autres modules d'extension de
touches max. 50 mtr. Respecter
les sections de conducteurs.
4 raccordement câblés sont
nécessaires.
AWG 20 (0,50 mm²) = 50 mtr.
AWG 22 (0,34 mm²) = 30 mtr.
AWG 24 (0,25 mm²) = 20 mtr.
Longueur de câble depuis
le panneau avant avec LS,
Mik et touche.
Câble de patch 20-9309,
max. 5 mtr. jusqu'à
20-0005-BS/20-0005B-IP.
Si nécessaire, utiliser
le câble de rallonge
20-9305-BS.
