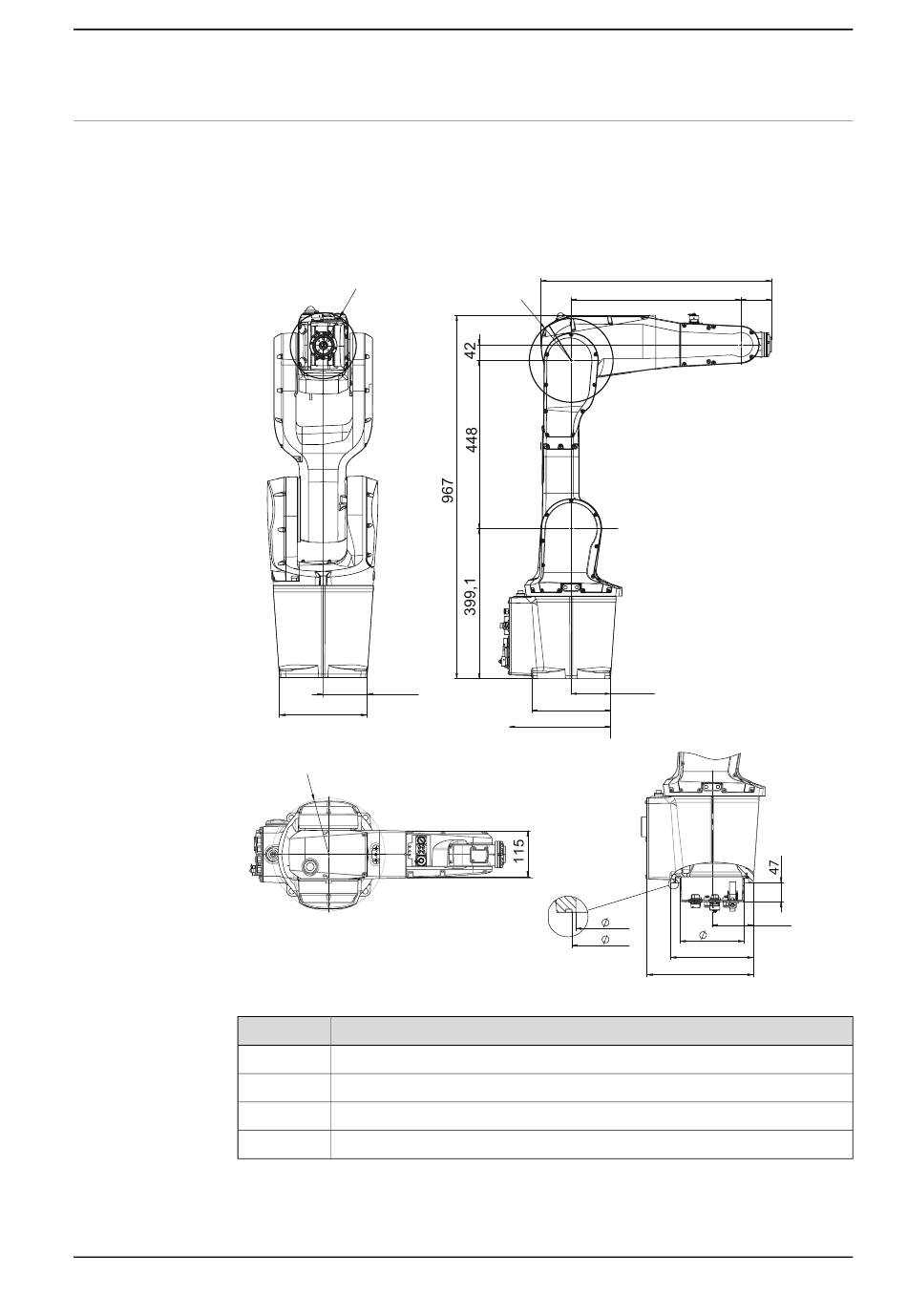

Abmessungen IRB 1200-5/0.9
Für Roboter mit Schutzart IP67, Foundry Plus, Clean Room- und Roboter mit Schmierung in
Lebensmittelqualität
xx1400000339
Pos.
A
B
C
D
Produktspezifikation - IRB 1200
3HAC081417-003 Revision: B
(A)
105
210
(C)
Beschreibung
Minimaler Drehradius von Achse 4 R=79 mm
Minimaler Drehradius von Achse 3 R=111 mm
Minimaler Drehradius von Achse 1 R=138 mm
Gültig für Option Roboterkabel-Führung, 966-1 Von unterhalb
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
613
(B) 451
105
210
269
(D)
185
190
Fortsetzung auf nächster Seite
1 Beschreibung
1.1.2 Der Roboter
Fortsetzung
82
105
162
210
269,5
