Montage
"
"
10

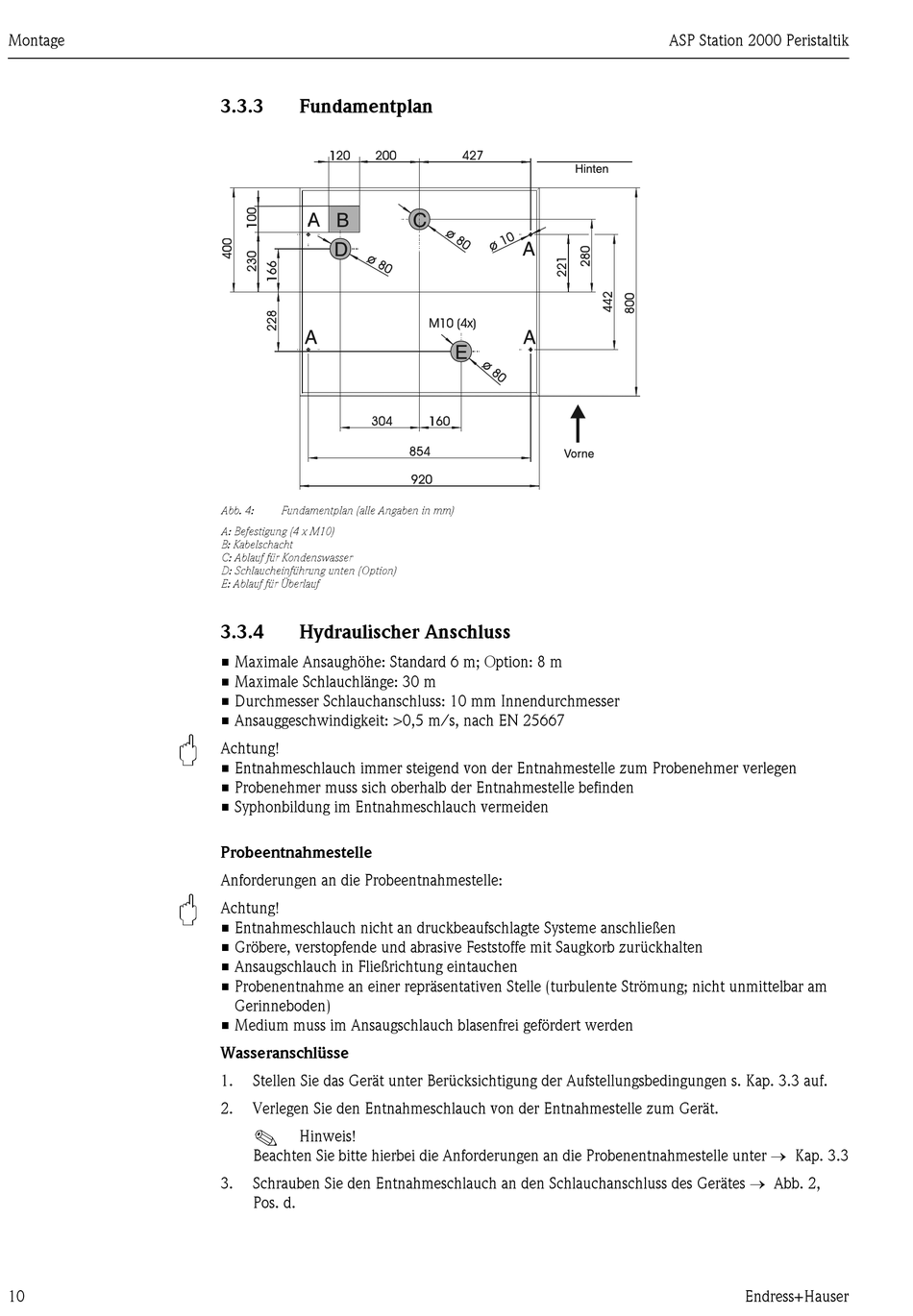

3.3.3 Fundamentplan
Abb. 4: Fundamentplan (alle Angaben in mm)
A: Befestigung (4 x M10)
B: Kabelschacht
C: Ablauf für Kondenswasser
D: Schlaucheinführung unten (Option)
E: Ablauf für Überlauf
3.3.4 Hydraulischer Anschluss
• Maximale Ansaughöhe: Standard 6 m; Option: 8 m
• Maximale Schlauchlänge: 30 m
• Durchmesser Schlauchanschluss: 10 mm Innendurchmesser
• Ansauggeschwindigkeit: >0,5 m/s, nach EN 25667
Achtung!
• Entnahmeschlauch immer steigend von der Entnahmestelle zum Probenehmer verlegen
• Probenehmer muss sich oberhalb der Entnahmestelle befinden
• Syphonbildung im Entnahmeschlauch vermeiden
Probeentnahmestelle
Anforderungen an die Probeentnahmestelle:
Achtung!
• Entnahmeschlauch nicht an druckbeaufschlagte Systeme anschließen
• Gröbere, verstopfende und abrasive Feststoffe mit Saugkorb zurückhalten
• Ansaugschlauch in Fließrichtung eintauchen
• Probenentnahme an einer repräsentativen Stelle (turbulente Strömung; nicht unmittelbar am
Gerinneboden)
• Medium muss im Ansaugschlauch blasenfrei gefördert werden
Wasseranschlüsse
1. Stellen Sie das Gerät unter Berücksichtigung der Aufstellungsbedingungen s. Kap. 3.3 auf.
2. Verlegen Sie den Entnahmeschlauch von der Entnahmestelle zum Gerät.
!
Hinweis!
Beachten Sie bitte hierbei die Anforderungen an die Probenentnahmestelle unter  Kap. 3.3
Schrauben Sie den Entnahmeschlauch an den Schlauchanschluss des Gerätes  Abb. 2,
3.
Pos. d.
