ASP Station 2000 Peristaltik
!
!
#
Endress+Hauser
Hinweis!
Die Hilfsspannung steht nur dann zur Verfügung, wenn ein digitaler Ausgang bzw. ein digitaler Ein-
gang mit einer Funktion belegt wurde.
Eine ausführliche Beschreibung der Signalbelegung (Ein- und Ausgänge) finden Sie unter dem Kapi-
tel "Gerätekonfiguration".
Hinweis!
Der Klemmenanschluss befindet sich geschützt unter dem Schrankdach im Elektronikraum des
Gerätes. Vor Inbetriebnahme muss daher zum Anschluss der Hilfsenergie die Rückwand und das
Dach des Gerätes entfernt werden. Zur Montage der Rückwand und des Dachs gehen Sie in umge-
kehrter Reihenfolge wie in den folgenden beiden Kapiteln beschrieben vor.

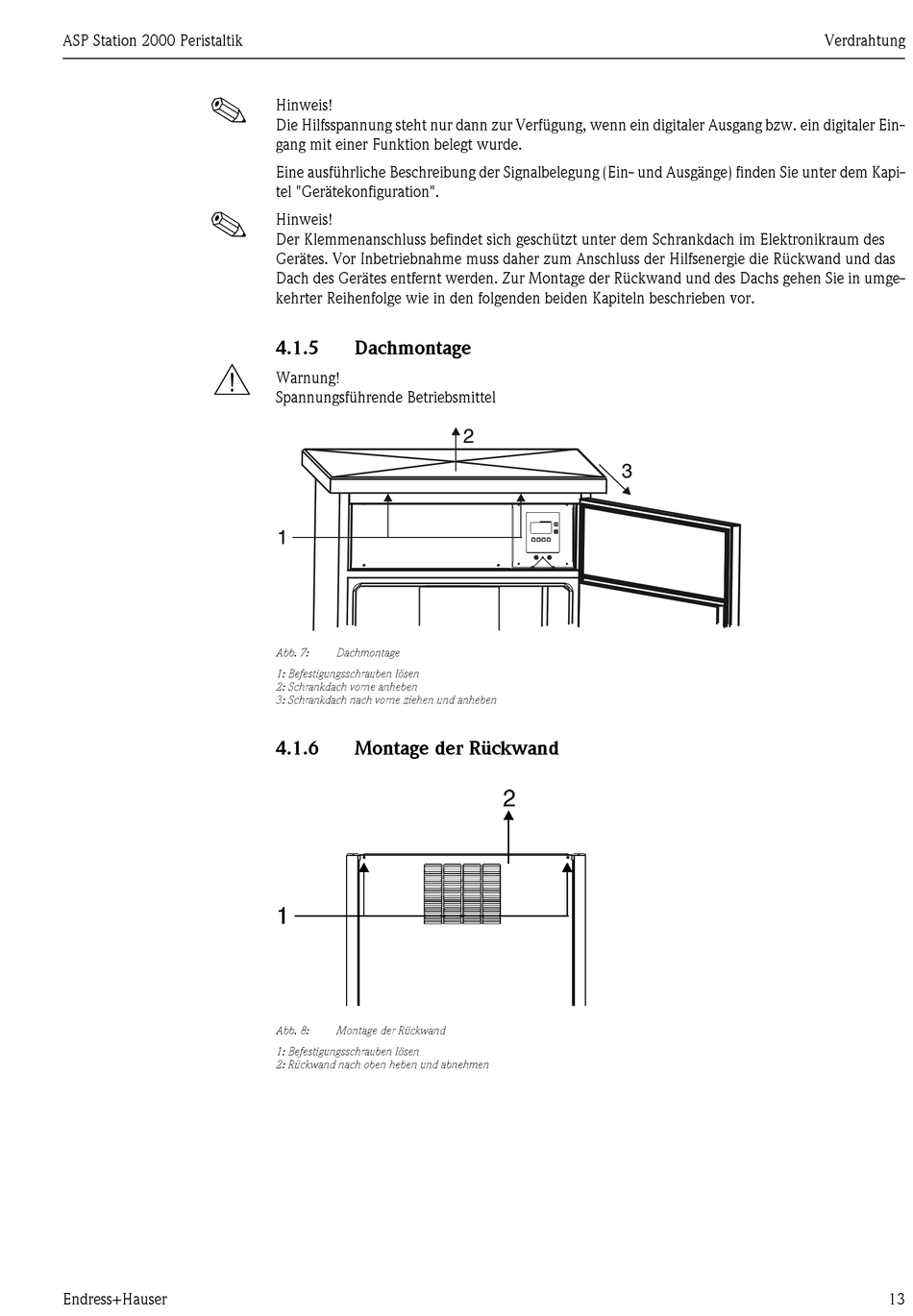

4.1.5 Dachmontage
Warnung!
Spannungsführende Betriebsmittel
Abb. 7: Dachmontage
1: Befestigungsschrauben lösen
2: Schrankdach vorne anheben
3: Schrankdach nach vorne ziehen und anheben
4.1.6 Montage der Rückwand
Abb. 8: Montage der Rückwand
1: Befestigungsschrauben lösen
2: Rückwand nach oben heben und abnehmen
Verdrahtung
