Endress+Hauser ASP Station 2000 Peristaltik Betriebsanleitung Seite 8

Montage
!
8
3 Montage
Hinweis!
Das Gerät wird fertig montiert ausgeliefert. Montagearbeiten sind nicht erforderlich!
3.1 Montage auf einen Blick

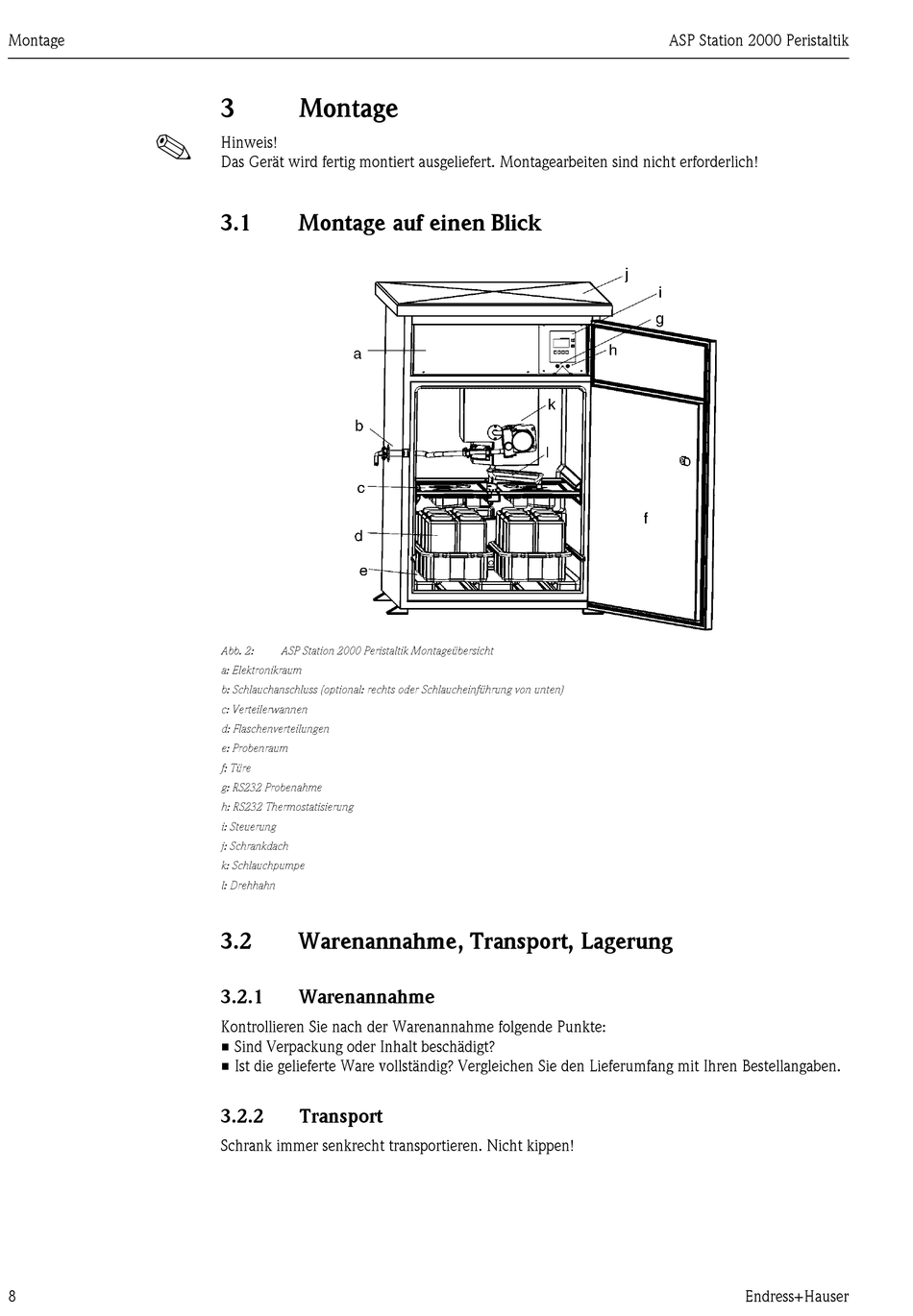

Abb. 2: ASP Station 2000 Peristaltik Montageübersicht
a: Elektronikraum
b: Schlauchanschluss (optional: rechts oder Schlaucheinführung von unten)
c: Verteilerwannen
d: Flaschenverteilungen
e: Probenraum
f: Türe
g: RS232 Probenahme
h: RS232 Thermostatisierung
i: Steuerung
j: Schrankdach
k: Schlauchpumpe
l: Drehhahn
3.2 Warenannahme, Transport, Lagerung
3.2.1 Warenannahme
Kontrollieren Sie nach der Warenannahme folgende Punkte:
• Sind Verpackung oder Inhalt beschädigt?
• Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
3.2.2 Transport
Schrank immer senkrecht transportieren. Nicht kippen!
ASP Station 2000 Peristaltik
Endress+Hauser
