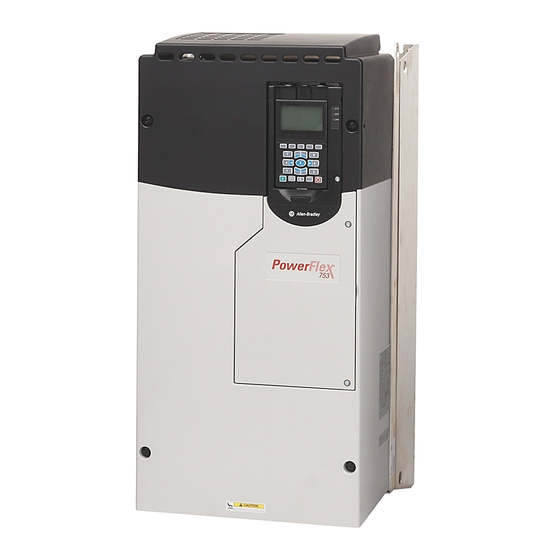

Allen-Bradley PowerFlex 750, PowerFlex 753 Handbuch
  1. Anleitungen
  2. Marken
  3. Allen-Bradley Anleitungen
  4. Frequenzumrichter
  5. PowerFlex 750, PowerFlex 753
  6. Handbuch

Allen-Bradley PowerFlex 750, PowerFlex 753 Handbuch

Programmierhandbuch, powerflex-frequenzumrichter der serie 750

Vorschau ausblenden
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
Inhaltsverzeichnis

Quicklinks

Programmierhandbuch
Übersetzung der Originalanleitung
PowerFlex-Frequenzumrichter der Serie 750
Firmwareversionen 1.xxx bis 13.xxx
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Allen-Bradley PowerFlex 750, PowerFlex 753

Inhaltszusammenfassung für Allen-Bradley PowerFlex 750, PowerFlex 753

  • Seite 1 Programmierhandbuch Übersetzung der Originalanleitung PowerFlex-Frequenzumrichter der Serie 750 Firmwareversionen 1.xxx bis 13.xxx...

  • Seite 2: Wichtige Hinweise Für Den Anwender

    Wichtige Hinweise für den Anwender Lesen Sie dieses Dokument sowie die im Abschnitt „Literaturhinweise“ aufgelisteten Dokumente zur Installation, Konfiguration und Bedienung dieser Einrichtung, bevor Sie dieses Produkt installieren, konfigurieren, bedienen oder warten. Benutzer müssen sich mit den Installations- und Verdrahtungsanweisungen sowie mit den Anforderungen aller anwendbaren Vorschriften, Gesetze und Normen vertraut machen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort Zusammenfassung der Änderungen ....... . . 7 Produktzertifizierung..........7 Schreibweisen in diesem Handbuch.
  • Seite 4 Inhaltsverzeichnis Kapitel 5 Parameter für integrierte Parameter für integriertes EtherNet/IP (Anschluss 13) ... . . 228 Kommunikationskonfigurationen ....... . 234 Funktionen und optionale Parameter für integriertes DeviceLogix (Anschluss 14) .
  • Seite 5 Programmbeispiele ..........486 Anhang E Permanentmagnetmotoren Kompatible Allen-Bradley-Servomotoren ......497 Anhang F Anwendung Integrated Motion Einführung .
  • Seite 6 Inhaltsverzeichnis Notizen: Rockwell Automation-Publication 750-PM001N-DE-P – Februar 2017...

  • Seite 7: Zusammenfassung Der Änderungen

    Vorwort In diesem Handbuch finden Sie grundlegende Informationen zur Installation, Inbetriebnahme und Fehlerbehebung der PowerFlex®-Frequenzumrichter der Serie 750. Dieses Handbuch richtet sich an qualifiziertes Fachpersonal. Kennt- nisse bezüglich der Programmierung und Bedienung von Frequenzumrichtern werden vorausgesetzt. Außerdem ist ein Verständnis der Parametereinstellungen und -funktionen unerlässlich.

  • Seite 8: Allgemeine Vorsichtshinweise

    Vorwort Allgemeine Vorsichtshinweise Qualifizierte Mitarbeiter ACHTUNG: Die Planung und Ausführung der Installation sowie die Inbetriebnahme und spätere Wartung des Systems darf nur von qualifiziertem Fachpersonal ausgeführt werden, das mit Frequenzumrichtern und den daran angeschlossenen Maschinen vertraut ist. Zuwiderhandlungen können zu Personen- und Sachschäden führen. Persönliche Sicherheit ACHTUNG: Zur Vermeidung eines elektrischen Schlags muss sichergestellt werden, dass die Buskondensatoren vor der Wartung entladen sind.

  • Seite 9: Produktsicherheit

    Vorwort Produktsicherheit ACHTUNG: Wird ein FU nicht ordnungsgemäß eingesetzt bzw. installiert, können Komponenten beschädigt und die Lebensdauer des Produkts verkürzt werden. Verdrahtungs- bzw. Anwendungsfehler, wie z. B. zu klein dimensionierter Motor, falsche oder unzureichende Netzversorgung und zu hohe Umgebungstemperaturen, können zu Fehlfunktionen im System führen. ACHTUNG: Dieser FU enthält Teile und Baugruppen, die empfindlich auf elektrostatische Entladung reagieren.

  • Seite 10: Zusätzliche Informationsquellen

    Vorwort Zusätzliche Informationsquellen Alle in diesem Abschnitt aufgeführten, empfohlenen Dokumente sind online unter http://www.rockwellautomation.com/literature abrufbar. Die folgenden Publikationen enthalten allgemeine Informationen zu Frequenzumrichtern. Titel Publikation Verdrahtungs- und Erdungsrichtlinien für pulsweitenmodulierte (PWM) Frequenzumrichter DRIVES-IN001 Safety Guidelines for the Application, Installation and Maintenance of Solid State Control SGI-1.1 Guarding Against Electrostatic Damage 8000-4.5.2...
  • Seite 11 Vorwort Wenn Sie eine gedruckte Version der technischen Dokumentation benötigen, wenden Sie sich an den für Sie zuständigen Allen-Bradley-Distributor oder -Vertriebsbeauftragten. Ihren Allen-Bradley-Distributor finden Sie unter www.rockwellautomation.com/ locations. Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 12 Vorwort Notizen: Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 13: Inbetriebnahme-Checkliste

    Kapitel Startup Dieses Kapitel enthält Informationen zur Inbetriebnahme des PowerFlex®- Frequenzumrichters der Serie 750. Thema Seite Inbetriebnahme-Checkliste Menü „Start“ Frequenzumrichteranzeigen Herstellen einer Verbindung mit EtherNet/IP • Diese Checkliste ist auf die Menüoption „Start“ ausgerichtet. Inbetriebnahme-Checkliste • Zum Ausführen der Inbetriebnahmeroutine ist eine Bedieneinheit (HIM) erforderlich.
  • Seite 14 Kapitel 1 Startup ❏ 5. Für die übrigen Schritte dieser Anleitung muss eine Bedieneinheit am DPI™-Anschluss 1 oder 2 angeschlossen werden. ❏ 6. Schließen Sie Wechselstrom und Steuerspannung an den Frequenzumrichter an. Falls die Digitaleingänge für „Stop – CF“, „Betrieb“ oder „Aktivieren“ konfiguriert werden, stellen Sie sicher, dass Signale vorliegen, da anderenfalls der FU nicht startet.

  • Seite 15: Menü „Start

    Startup Kapitel 1 Menü „Start“ Auf der Bedieneinheit (HIM) wird beim ersten Einschalten des Frequenzumrich- ters standardmäßig das allgemeine Startmenü angezeigt. Um nach dem ersten Hochfahren des Frequenzumrichters zum Menü „Start“ zu navigieren, drücken Sie die Taste (Ordner). General Startup Start Hauptmenü...

  • Seite 16: Frequenzumrichteranzeigen

    Kapitel 1 Startup Frequenzumrichteranzeigen Tabelle 1 – PowerFlex 753-Statusanzeigen – Beschreibungen Name Farbe Zustand Beschreibung Grün Blinkt FU bereit, doch nicht aktiv – es liegen keine Fehler vor. (Status) Leuchtet stetig FU aktiv – es liegen keine Fehler vor. Gelb Blinkt FU nicht aktiv –...

  • Seite 17: Herstellen Einer Verbindung Mit Ethernet/Ip

    Startup Kapitel 1 Die Statusanzeige-LEDs auf der Halterung der Bedieneinheit zeigen nicht den Status WICHTIG eines installierten optionalen Kommunikationsadapters an. Die Beschreibung der LED-Position und ihrer Bedeutung für einen ggf. installierten optionalen Kommunikationsadapter finden Sie im entsprechenden Benutzerhandbuch. Herstellen einer Verbindung mit Die IP-Adresse des integrierten EtherNet/IP-Adapters kann auf drei verschiedene Weisen konfiguriert werden: EtherNet/IP...

  • Seite 18: Mögliche Einstellungen

    Kapitel 1 Startup Abbildung 1 – Festlegen der IP-Adressschalter Hunderter- Position Zehner- Position Einer- Position Mögliche Beschreibung Einstellungen Adapter verwendet für die IP-Adresse, abhängig von P36 [BOOTP], die BOOTP-Einstellung oder die Adapterparametereinstellungen. 001…254 Der Adapter verwendet für die IP-Adresse die Drehschaltereinstellungen (192.168.1.xxx, wobei xxx = Drehschaltereinstellungen).
  • Seite 19 Kapitel Parametergruppen In diesem Kapitel sind die Parameter für Anschluss 0 der PowerFlex®-Frequen- zumrichter der Serie 750 aufgelistet und beschrieben. Die Parameter können mithilfe einer Bedieneinheit (HIM) programmiert (angezeigt/bearbeitet) werden. Nähere Informationen dazu, wie Sie mit der Bedieneinheit Parameter anzeigen und bearbeiten, finden Sie in der Publikation 20HIM-UM001, Enhanced PowerFlex 7-Class Human Interface Module (HIM) User Manual.

  • Seite 20: Informationen Zu Den Parametern

    Kapitel 2 Parametergruppen Informationen zu den Damit ein Frequenzumrichtermodul entsprechend der gewünschten Anwendung konfiguriert werden kann, müssen gegebenenfalls verschiedene Parameter Parametern eingestellt werden. Es wird zwischen drei Arten von Parametern unterschieden: • Numerische Parameter Diese Parameter weisen einen einzelnen numerischen Wert auf (z. B. 1750,0 U/min).

  • Seite 21: Parameterzugriffsebene

    Parametergruppen Kapitel 2 Name Lesen/ Datentyp Schreiben Beschreibung ✥ Datei- und Gruppenanordnung Nr. – Parameternummer Der Parameterwert kann erst geändert werden, wenn der FU angehalten wurde. Parameter kann nicht auf Datenverbindungseingang (DataLink In) festgelegt werden. ✥ Name – Parametername, der der jeweils in der Software DriveExecutive genannten Bezeichnung entspricht. Beschreibung –...

  • Seite 22: Struktur Der Frequenzumrichterparameter

    Kapitel 2 Parametergruppen Struktur der In der Programmiersoftware DriveExecutive™ werden Parameter im Format einer „Nummernliste“ oder als „Ebene-Gruppe-Parameter“ angezeigt. Die Anzeige der Frequenzumrichterparameter Parameter als Ebene-Gruppen-Parameter vereinfacht die Programmierung, da für ähnliche Funktionen verwendete Parameter gruppiert sind. Elf Ebenen stehen zur Verfügung.
  • Seite 23 Parametergruppen Kapitel 2 Datei Gruppe Parameter Schutz Motorüberlast MotorüberlAktn MtrÜberl AlarmSt MotorüberlHz MtrÜberl ResetZt MotrÜberlStart MotorüberlFaktor MtrÜberl ResetPg P r o t e c t io n LastGrenzwerte StrombegrenzAusw ScherstiftKonf Scherstift 1 Peg Strombegrenzung1 Scherstift 1 Akt Scherstift 1 Zt Netzausfall LeistVerlAktion LeistVerlModus A...

  • Seite 24: Übersicht Über Die Erweiterten Parameter (Anschluss 0)

    Kapitel 2 Parametergruppen Übersicht über die erweiterten Parameter (Anschluss 0) Parameter 301 [Zugriffsebene] ist auf Option 1 „Erweitert“ gesetzt. Datei Gruppe Parameter Überwachung Messen Ausgangsfrequenz Rckf Magn.Strom DC-Busspann. Motor-Lstg MWh Drehzahlsollwert Ausgangsstrom DC-Busspeich. Reg-Lstg MWh M o n it o Mtr Drehz.-Rückf Ausgangsspannung Verbr.
  • Seite 25 Parametergruppen Kapitel 2 Datei Gruppe Parameter FU-Konfig Voreinstellungen Drehzahleinh. Zugriffsebene Sprache D r iv e C StrgKonfig Spannungsklasse DrhzDmPsnModus B SLATFehlEinstp VorladFehlerkonf o n fi g Einschaltdauer DrhzDmPsnModus C SLAT-Verweilzeit Richtungsmodus DrhzDmPsnModus D Vorladesteuerung DrhzDmPsnModus A Aktiv. DrhzPsMod Vorladeverzöger. AutoManuellStrg Logikmaske Man.
  • Seite 26 Kapitel 2 Parametergruppen Datei Gruppe Parameter Drehzahlregelung Drehzahlgrenzwerte Max posDrehz Min negDrehz SprungDrehzahl 1 SrpungDrehzBnd Max negDrehz ÜbDrehzBegrenz SprungDrehzahl 2 S p e e d C o n t r o Min posDrehz NullDrehzBegrenz SprungDrehzahl 3 DzRampenZeiten Beschl.-Zt 1 Verzög.-Zt 1 TipBschlVerzZeit S-KurvenVerzög Beschl.-Zt 2...
  • Seite 27 Parametergruppen Kapitel 2 Datei Gruppe Parameter Positionssteue- Position Kfg/Sts PTP PsnSwStatus Ausgew. Pos.Sw Psn RegStatus InPos Bandbr. rung Positionssteuer. Psn-Befehl Nullposition InPos Verweil. P o s it io n C o n t r PositionsRefFhrt RefFhrt Sts DI Psn-Neudef RefPsn finden Rp RefFhrt Strg DI OR Ref.F.Bgrz Akt.
  • Seite 28 Kapitel 2 Parametergruppen Datei Gruppe Parameter Anwendungen Process PID PID-Konfigur. 1065 PID RückfAnlgOG 1073 PID Obergrenze 1081 PID Status 1089 PID-Steuerung 1066 PID RückfAnlgUG 1074 PID Untergrenze 1082 PID SollwMessg 1090 A p p li c a t io n s PID Ref Ausw 1067 PID RfVerl DzAus...
  • Seite 29 Parametergruppen Kapitel 2 Datei Gruppe Parameter Anwendungen Fahrprofil Profilstatus 1210 DI StrtSchrAusw0 1222 Schritt 1, 2, 3 bis 16 Typ 1230, 1240, 1250 bis 1380 Wegeinheiten 1212 DI StrtSchrAusw1 1223 Schritt 1, 2, 3 bis 16 Drehz 1231, 1241, 1251 bis 1381 A p p li c a t io n s Profilbefehl...

  • Seite 30: Übersicht Über Die Expertenparameter (Anschluss 0)

    Kapitel 2 Parametergruppen Übersicht über die Expertenparameter (Anschluss 0) Parameter 301 [Zugriffsebene] ist auf Option 2 „Experte“ gesetzt. Datei Gruppe Parameter Überwachung Messen Ausgangsfrequenz Rckf Magn.Strom DC-Busspann. Motor-Lstg MWh Drehzahlsollwert Ausgangsstrom DC-Busspeich. Reg-Lstg MWh M o n it o Mtr Drehz.-Rückf Ausgangsspannung Verbr.
  • Seite 31 Parametergruppen Kapitel 2 Datei Gruppe Parameter Rückführung und Feedback Whl PriDrhzRckf Alt DrhzRückf. Whl Psn Rckf Virt. EncVerz PriDrhzRckfFltr Akt. DrehzRckf Whl LastPsnRckf Virtual Enc EPR F e e d b a Pri DrhzRückf. Whl ZusDrhzRckf RckfRegelkrOffn Virtual Enc Psn c k a n d Alt DrhzRckfAusw Zus DrhzRckfFltr...
  • Seite 32 Kapitel 2 Parametergruppen Datei Gruppe Parameter Schutz Motorüberlast MotorüberlAktn MotorüberlFaktor MtrÜberl ResetZt MotrÜberlStart MotorüberlHz MotorüberlZhl P r o t e c t io n MtrÜberl AlarmSt MtrÜberl ResetPg MtrÜberl AuslZt LastGrenzwerte FUÜberl Modus MotorLeistBegrz ScherstiftKonf LastverlustAktn StrombegrenzAusw StromBegrenz Kd Scherstift 1 Akt LastverlustPegel Strombegrenzung1 StromBegrenz Ki...
  • Seite 33 Parametergruppen Kapitel 2 Datei Gruppe Parameter Drehmomentre- DrehmBegrenzung PosDrehmBegrenz NegDrehmBegrenz gelung Drehmomentsollwert DrehmSw A Ausw DrehmSw A Multip DrehmSw B AnlgUG Notch Fltr Freq T o r q u e C o n t r o DrehmSw A Einst DrehmSw B Ausw DrehmSw B Multip Notch Fltr Dämpf DrehmSw A AnlgOG...
  • Seite 34 Kapitel 2 Parametergruppen Datei Gruppe Parameter Kommunikation KommSteuerung DPI Pt1 Flt Actn DPI Pt3 Flt Ref Anschluss 5 Ref DPI SollwErgebn. DPI Pt2 Flt Actn Anschluss 1 Ref Anschluss 6 Ref DPI RampErgebn. C o m m u n ic a t io DPI Pt3 Flt Actn Anschluss 2 Ref Anschluss 13 Ref...
  • Seite 35 Parametergruppen Kapitel 2 Datei Gruppe Parameter Anwendungen Process PID PID-Konfigur. 1065 PID RückfAnlgOG 1073 PID Obergrenze 1081 PID Status 1089 PID-Steuerung 1066 PID RückfAnlgUG 1074 PID Untergrenze 1082 PID SollwMessg 1090 A p p li c a t io n s PID Ref Ausw 1067 PID RfVerl DzAus...
  • Seite 36 Kapitel 2 Parametergruppen Datei Gruppe Parameter Anwendungen Fahrprofil Profilstatus 1210 DI DrehzVorgabe 1221 Schritt 1, 2, 3 bis 16 Typ 1230, 1240, 1250 bis 1380 Wegeinheiten 1212 DI StrtSchrAusw0 1222 Schritt 1, 2, 3 bis 16 Drehz 1231, 1241, 1251 bis 1381 A p p li c a t io n s Profilbefehl...

  • Seite 37: Umrichter-Bezugspotenzial (Anschluss 10)

    Parametergruppen Kapitel 2 Umrichter-Bezugspotenzial (Anschluss 10) Die Parameter für Umrichter-Bezugspotenzial werden nur von PowerFlex 755- FUs ab Baugröße 8 verwendet. Die Parameterbeschreibungen beginnen auf Seite 210. Datei Gruppe Parameter System-Nennwerte Sys-Nennstrom I1 Nennstrom I3 Nennstrom Bezugspotenzial Sys-Nennspannung I2 Nennstrom In v e r t e r C o m m Status Onlinestatus...

  • Seite 38: Wandler-Bezugspotenzial (Anschluss 11)

    Kapitel 2 Parametergruppen Wandler-Bezugspotenzial (Anschluss 11) Die Parameter für Wandler-Bezugspotenzial werden nur von PowerFlex 755-FUs ab Baugröße 8 mit AC-Eingang verwendet. Die Parameterbeschreibungen beginnen auf Seite 215. Datei Gruppe Parameter Umrichter-Bezug System-Nennwerte Sys-Nennstrom U1-Nennstrom U3-Nennstrom Sys-Nennspannung U2-Nennstrom C o n v e rt e r C o m m o n Status...

  • Seite 39: Vorladungs-Bezugspotenzial (Anschluss 11)

    Parametergruppen Kapitel 2 Vorladungs-Bezugspotenzial (Anschluss 11) Die Parameter für Vorladungs-Bezugspotenzial werden nur von PowerFlex 755- FUs ab Baugröße 8 mit DC-Eingang verwendet. Die Parameterbeschreibungen beginnen auf Seite 220. Datei Gruppe Parameter Vorladungs- System-Nennwerte Sys-Nennstrom P1 Rated Amps P3 Rated Amps Bezugspotenzial Sys-Nennspannung P2 Rated Amps...

  • Seite 40: Integriertes Ethernet/Ip (Anschluss 13)

    Kapitel 2 Parametergruppen Integriertes EtherNet/IP (Anschluss 13) Die Parameterbeschreibungen beginnen auf Seite 228. Datei Gruppe Parameter Hostgruppen für nicht zutreffend DV v. Netz 01 Anschlussnummer Fhl Kfg DL 01 DV v. Peer konf. integriertes DV v. Netz 02 DV v. Netz akt. Fhl Kfg DL 02 DV v.

  • Seite 41: Integriertes Devicelogix (Anschluss 14)

    Parametergruppen Kapitel 2 Integriertes DeviceLogix (Anschluss 14) Die Parameter für integriertes DeviceLogix werden nur von PowerFlex 755-FUs verwendet. Die Parameterbeschreibungen beginnen auf Seite 237. Datei Gruppe Parameter Hostgruppen für Analogausgänge DLX Aus 01 DLX Aus 05 DLX Aus 09 DLX Aus 13 integriertes DLX Aus 02 DLX Aus 06...

  • Seite 42: Struktur Der Parameter Für Optionale Module

    Kapitel 2 Parametergruppen Struktur der Parameter für Die Parameter für optionale Module stehen nur zur Verfügung, wenn die jeweilige Option in einem Host-FU installiert ist. Wählen Sie zum Anzeigen optionale Module und Bearbeiten der Parameter von Optionsmodulen die Anschlussnummer des Geräts aus, das Sie über den Statusbildschirm aufrufen möchten.

  • Seite 43: Einzelnes Inkremental-Encoder-Modul

    Parametergruppen Kapitel 2 E/A-Module der Serie 22 Die Parameterbeschreibungen beginnen auf Seite 240. Datei Gruppe Parameter E/A der Serie 22 Digital Inputs Status Dig. Ein. MaskDigEinFilter DigEinFilter Host-Gruppen Digital Outputs Status Dig. Aus. RO0-Auswahl RO1-Auswahl TO1-Auswahl 2 2 - S e r Dig.
  • Seite 44 Kapitel 2 Parametergruppen Duales Inkremental-Encoder-Modul Die Parameterbeschreibungen beginnen auf Seite 263. Datei Gruppe Parameter Hostgruppen für Encoder 0 Konf. Encoder 0 RckfVerlKon Enc0 Status Encoder 0 PhsVerlZähl Enc0 dualen PBR Encoder 0 Rckf Encoder 0 FehlStat Enc0 QuadVerlZhl Enc0 Inkremental- Encoder 1 Konf.
  • Seite 45 Parametergruppen Kapitel 2 Universales Rückführungsmodul Die Parameterbeschreibungen beginnen auf Seite 268. Datei Gruppe Parameter Hostgruppen für Modul Modulstatus universale Modulfehl. Reset Rückführung Rückführung 0 Rckf0 Position Rckf0 Konf. Rckf0 Inkr. Kfg Rckf0 SSI Dreh. U n iv e rs a l F e e d b a c k Rckf0 Gerätausw.

  • Seite 46: Modul Zur Überwachung Der Sicheren Drehzahl (Safe Speed Monitor)

    Kapitel 2 Parametergruppen Modul zur Überwachung der sicheren Drehzahl (Safe Speed Monitor) Die Parameterbeschreibungen beginnen auf Seite 286. Datei Gruppe Parameter Hostgruppen Sicherheit Kennwort Werksp. wiederh. Kennw.-Befehl KonfigFehlercode für Safe Speed Verrieg. Status Signatur-ID Sicherheitscode Monitor Betriebsmodus Neues Kennw. Liefer.-Kennwort (Drehzahlüber- wachung) Allgemein...

  • Seite 47: Parameter Für Fu-Anschluss

    Kapitel Parameter für FU-Anschluss 0 In diesem Kapitel sind die Parameter für Anschluss 0 der PowerFlex-Frequenz- umrichter der Serie 750 aufgelistet und beschrieben. Die Parameter können mithilfe einer Bedieneinheit (HIM) programmiert (angezeigt/bearbeitet) werden. Nähere Informationen dazu, wie Sie mit der Bedieneinheit Parameter anzeigen und bearbeiten, finden Sie in der Publikation 20HIM-UM001, Enhanced PowerFlex 7-Class Human Interface Module (HIM) User Manual.

  • Seite 48: Fu-Überwachungsdatei (Anschluss 0)

    Kapitel 3 Parameter für FU-Anschluss 0 FU-Überwachungsdatei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung Ausgangsfrequenz Einheiten: Nur L Real Output Frequency Werksein- stellung: 0.00 Ausgangsfrequenz an den Klemmen T1, T2 und T3 (U, V & W). Min./Max.: –/+650.00 Drehzahlsollwert Einheiten: Nur L Real Drehzahlsollwert U/min...
  • Seite 49 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Verbr. kWhr Einheiten: Nur L Real Verbrauchte Kilowatt-Stunden Werksein- stellung: 0.000 Akkumulierte Ausgangsenergie des Frequenzumrichters. Verwenden Sie P336 [Reset- Anzeigen], um diesen Parameter zurückzusetzen. Min./Max.: 0.000 / 4294967296.000 Verstr. Laufzeit Einheiten: Stunden Nur L Real...

  • Seite 50: Fu-Motorsteuerungsdatei (Anschluss 0)

    Kapitel 3 Parameter für FU-Anschluss 0 FU-Motorsteuerungsdatei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung Motornennsp. Einheiten: V AC Real Motornennspannung Werksein- stellung: Basierend auf FU-Nennwert und Die auf dem Motortypenschild angegebene Nennspannung. Spannungsklasse Min./Max.: 0,10 x P25 [Motornennsp.]/Basierend auf FU-Nennwert und Spannungsklasse Motornennstrom Einheiten: Real...
  • Seite 51 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Motor Strg Modus Werksein- 1 – SV Induktion 32-Bit- stellung: Ganzzahl Motorsteuerungsmodus Optionen: 0 – VHz Indukt. Motortyp und Motorsteuerungsmodus. 1 – SV Induktion VHz Indukt. (0) – Asynchroner Motor, Steuerungsmodus: Volt/Hertz. 2 –...
  • Seite 52 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Mtr Opt. Knfg 32-Bit- Ganzzahl Konfiguration der Motoroptionen Konfiguration der auf die Motorsteuerung bezogenen Funktionen. Für Motoren über 200 Hz wird eine Trägerfrequenz von 8 kHz oder höher empfohlen. Berücksichtigen Sie Einschränkungen aufgrund der Herabsetzung der FU-Betriebswerte und der Entfernung der Motorzuleitung.
  • Seite 53 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Busnutzung Einheiten: Real Busnutzung Werksein- stellung: 95.00 Maximal zulässige Nutzung der Busspannung durch die Motorsteuerung. Min./Max.: 85.00 / 100.00 Ändern Sie diesen Wert nicht, ohne zuvor den technischen Support zu konsultieren. Höhere Werte können zu einer instabilen Steuerung oder zu Überstromfehlern führen.
  • Seite 54 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1648 IPM V FB HP Filt Werksein- Real stellung: 15.0 Hochpassfilter mit IPM-Spannungsrückführung Min./Max.: 1.0 / 50.0 Hochpassfiltereinstellung für die Winkelsteuerung bei hohen Drehzahlen. Hinweis: Dieser Parameter wird nicht von FUs ab Baugröße 8 verwendet. 1649 IPM SpdEst Filt Einheiten:...
  • Seite 55 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1659 IPM Tran Angle Einheiten: Zählwerte Real IPM-Übergangswinkel Werksein- stellung: 100.0 Differenzschwellenwert zwischen Hoch- und Tiefwinkelsteuerung, um den Übergang zu ermöglichen. Min./Max.: 5.0 / 500.0 Hinweis: Dieser Parameter wird nicht von FUs ab Baugröße 8 verwendet. 1660 IPM Stc OfsTst K Werksein-...
  • Seite 56 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Start/BschlVerz Einheiten: V AC Real Start-/Beschleunigungsverstärkung Werksein- stellung: Basierend auf der FU-Einstufung Der Spannungsverstärkungspegel zum Starten und Beschleunigen, wenn ein „VHz“- Modus ausgewählt ist (gemäß P35 [Motor Strg Modus]). Siehe das Diagramm für P524 Min./Max.: 0,00/Basierend auf FU-Nennwert und [ÜbDrehzBegrenz].
  • Seite 57 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Autom. Anp. Werksein- 32-Bit- stellung: 1 – Berechnen Ganzzahl Autotuning Optionen: 0 – Bereit Stellt eine manuelle oder automatische Methode zum Festlegen von P73 [IR- Spannungsabf.], P74 [Ixo-SpannAbf] und P75 [Magn.-Str.-Sw.] zur Verfügung. Nur 1 –...
  • Seite 58 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung TräghTestGrenze Einheiten: Umdrehungen Real Trägheitstestgrenze Werksein- stellung: Gibt an, wie oft sich der Motor während des Tests für die automatische Anpassung der Trägheit maximal dreht. Ist der Wert gleich null, wurde der Grenzwert nicht aktiviert. Min./Max.: 0.0 / 65535.0 WnklKmp.
  • Seite 59 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung PM AltEnc-Vers. Werksein- 32-Bit- stellung: Ganzzahl Alternativ-Encoder-Versatz des Permanentmagnetmotors Min./Max.: 0 / 1023 Der Versatz zwischen den Zählungen des alternativen Rückführungs-Encoders und der mittleren Position des Rotorflusses des PM-Motors. Ein Wert von 1024 entspricht 360 elektrischen Graden.
  • Seite 60 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DM IXq-Spann.125 Einheiten: Volt Real Induktionsspannungsabfall des Q-Achsen-Stators des Permanentmagnetmotors von Werksein- 125 % stellung: P25 [Motornennsp.] x 0,0435 Spannung entlang des Q-Achsen-Statorwiderstands des PM-Motors bei 125 % des Min./Max.: 0,0000/P25 [Motornennsp.] x 1,5 Motornennstroms und bei der Motornennfrequenz, der bzw.
  • Seite 61 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung VCL StrRegBbr Einheiten: Real Bandbreite des Stromreglers mit geschlossenem Vektorregelkreis Werksein- stellung: Setzt die Bandbreite des Stromreglers durch automatisches Anpassen der Verstärkungen (P96 und P97) auf der Basis der Ergebnisse der automatischen Anpassung des Motors Min./Max.: 0.0 / 9999.0 fest.
  • Seite 62 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DrehmAnpDrehzahl Einheiten: Real Drehmomentanpassungsdrehzahl Werksein- stellung: 10.00 Betriebsfrequenz (Drehzahl), bei der die adaptiven Drehmomentregler als Prozentsatz der Motornennfrequenz aktiv werden. Min./Max.: 0.00 / 100.00 Mit steigender Frequenz (Drehzahl) schaltet sich der Drehmomentadapter bei einem Wert ein, der 10 % höher ist als der in diesem Parameter festgelegte Wert.
  • Seite 63 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung SFAdapt KnvrgGrz Werksein- Real stellung: 0.500 Konvergenzgrenze der Schlupf- und Flussanpassung Min./Max.: 0.000 / 5.000 Dauer der Konvergenz, bevor die Anpassungsregler aktiviert werden, nachdem der Fehler unter den in P115 [SFAdapt KnvrgSt] festgelegten Pegel gesenkt wurde. Aktiv, wenn P35 [Motor Strg Modus] = 3 „FV Induktion“.

  • Seite 64: Fu-Rückführungs- & E/A-Datei (Anschluss 0)

    Kapitel 3 Parameter für FU-Anschluss 0 FU-Rückführungs- & E/A-Datei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung Whl PriDrhzRckf Werksein- 32-Bit- stellung: Ganzzahl Auswahl der primären Drehzahlrückführung Min./Max.: 1 / 159999 Wählt die Quelle von P3 [Mtr Drehz.-Rückf] und P131 [Akt. DrehzRckf] aus, die verwendet wird, wenn der FU ohne automatische Tachometerumschaltung aktiv ist.
  • Seite 65 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Alt DrhzRckfFltr Werksein- 32-Bit- stellung: 3 – 50R/S Rau. Ganzzahl Filter der alternativen Drehzahlrückführung 0 – 190R/S Rau. Optionen: Dient zum Anpassen einer Filtereinstellung, die auf die über P128 [DrhzRckfAusw] 1 –...
  • Seite 66 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Whl LastPsnRckf Werksein- 32-Bit- stellung: Ganzzahl Auswahl der Lastpositionsrückführung Min./Max.: 1 / 159999 Dient zum Auswählen einer Quelle für die Positionslastrückführung der Positionssteuerung. Die Positionslastrückführung (P847 [Positionsrückf.]) gibt den ausgewählten Wert für die Positionsrückführung an.

  • Seite 67: Digitaleingkonf

    Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung DigitaleingKonf Werksein- 32-Bit- stellung: 0 – BetrFlanke Ganzzahl Konfiguration des Digitaleingangs Optionen: 0 – BetrFlanke Definiert den Betrieb für die Parameter vom Typ „DI Ausf.“. 1 – BetrPeg „BetrFlanke“ (0) – Die Steuerungsfunktion erfordert eine ansteigende Flanke (offen zum Schließen der Transition), damit der Frequenzumrichter aktiv sein kann.
  • Seite 68 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DI Rückw. Lauf Werksein- 32-Bit- stellung: 0.00 Ganzzahl Digitaleingang für Rückwärtslauf Min./Max.: 0.00 / 159999.15 Ordnet einen Digitaleingang zu, der zur Ausführung des Frequenzumrichters (2-adrige Steuerung) und zum Festlegen der Rückwärtsrichtung verwendet wird. DI Tippen 1 Werksein- 32-Bit-...
  • Seite 69 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung DI MOP Ink Werksein- 32-Bit- stellung: 0.00 Ganzzahl Digitaleingang für das Inkrement des motorbetriebenen Potenziometers Min./Max.: 0.00 / 159999.15 Ordnet einen Digitaleingang zu, der zum Erhöhen des Drehzahlsollwert des motorbetriebenen Potenziometers dient.
  • Seite 70 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DI VorladeDicht Werksein- 32-Bit- stellung: 0.00 Ganzzahl Digitaleingang für Vorladungsabdichtung Min./Max.: 0.00 / 159999.15 Ordnet einen Digitaleingang zu, der zum Erzwingen eines eindeutigen Fehlers verwendet wird, wenn eine externe Vorladeschaltung geöffnet wird. DI PID aktiv.
  • Seite 71 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung DI NegEndBegrz Werksein- 32-Bit- stellung: 0.00 Ganzzahl Digitaleingang für Rückwärts-Endbegrenzung Min./Max.: 0.00 / 159999.15 Ordnet einen Digitaleingang zu, der zum Auslösen einer Rückwärts-Endbegrenzung verwendet wird. Die daraus resultierende Aktion hängt davon ab, ob der Frequenzumrichter als Drehzahl-, Drehmoment- oder Positionsregler eingesetzt wird.
  • Seite 72 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DigitaleingSts Nur L 16-Bit- Ganzzahl Status des Digitaleingangs Status des Digitaleingangs auf der Hauptsteuerplatine (Anschluss 0). Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Bedingung wahr 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 73 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Status Dig. Aus. Nur L 16-Bit- Ganzzahl Digital Output Status Status der Digitalausgänge. Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Bedingung wahr stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 74 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung RO0-EbeneVgl Sts Nur L 16-Bit- Ganzzahl Ebenenkompensationsstatus Relaisausgang 0 Status des Pegelvergleichs und eine mögliche Quelle für einen Relais- oder Transistorausgang. Für die Auswahl von Relais-Ausgang n oder Transistorausgang n muss dieser Parameter ausgewählt sein, damit der Ausgang eingeschaltet werden kann.
  • Seite 75 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung TO0-Akt. Zeit Einheiten: Sekunden 32-Bit- Ganzzahl Aktivierte Zeit für Transistorausgang 0 Werksein- stellung: Legt die Zeit für die Einschaltverzögerung der Digitalausgänge fest. Dies ist die Zeit zwischen dem Auftreten einer Bedingung und der Aktivierung des Relais oder Min./Max.: 0 / 159999 Transistors.
  • Seite 76 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Analogeing.-Wrz. Nur L 16-Bit- Ganzzahl Quadratwurzel des Analogeingangs Aktiviert/deaktiviert die Quadratwurzelfunktion für jeden Eingang. Optionen: 0 = Quadratwurzel deaktiviert Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Quadratwurzel aktiviert 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 77 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Anlg Ein0-Rohw. Einheiten: Volt Nur L Real Rohwert von Analogeingang 0 Werksein- Gibt den Rohwert von Analogeingang an. stellung: 0,000 Volt 0,000 mA Min./Max.: –/+10,000 Volt 0,000/20,000 mA Anlg Ein0-FltVst Werksein- Real stellung:...
  • Seite 78 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Anlg Aus0-DatenN Werksein- Real stellung: 0.00 Tiefwert der Daten für Analogausgang 0 Min./Max.: –/+214748000.00 Legt den Tiefwert für den Datenbereich der Analogausgangsskala fest. Anlg Aus0-Hoch Einheiten: Volt Real Hochwert von Analogausgang 0 Legt den Hochwert für den Analogausgangswert fest, wenn der Datenwert das Werksein- Maximum erreicht hat.
  • Seite 79 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Stat.voraussWart Nur L 16-Bit- Ganzzahl Status der vorausschauenden Wartung des Relaisausgangs Status der vorausschauenden Wartung von Relais 0. Wenn die Bedingung des Bits = 1, ist die prognostizierte Lebensdauer des Relais abgelaufen. Optionen: 0 = Bedingung falsch Werksein-...

  • Seite 80: Fu-Konfigurationsdatei (Anschluss 0)

    Kapitel 3 Parameter für FU-Anschluss 0 FU-Konfigurationsdatei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung Drehzahleinh. Werksein- 32-Bit- stellung: Aktuelle Auswahl Ganzzahl Drehzahleinheiten Optionen: 0 = „Hz“ Wählt die Einheiten aus, die für alle drehzahlbezogenen Parameter verwendet werden können. Dieser Parameter wird nur zurückgesetzt, wenn alle Werte auf die 1 = „U/min“...
  • Seite 81 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Spannungsklasse Werksein- 32-Bit- stellung: 0 = Basierend auf Voreinstellung ab Ganzzahl Spannungsklasse Werk Optionen: Wählt den Spannungsklassenbetrieb des Frequenzumrichters aus. Für 0 = „Nied. Spann.“ Frequenzumrichter mit 400/480 V ist „Nied. Spann.“ = 400 V und „Hohe Spann.“ = 480 V. Diese Einstellung wirkt sich darauf aus, wie der Frequenzumrichter als Knoten in einem 1 = „Hohe Spann.“...
  • Seite 82 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DrhzDmPsnModus A Werksein- 32-Bit- stellung: 1 = „DrehzReg“ Ganzzahl DrhzDmPsnModus B Optionen: 0 = „Nulldrehmom.“ DrhzDmPsnModus C 1 = „DrehzReg“ DrhzDmPsnModus D 2 = „DrehmReg“ Positionsmodus für Drehzahl-Drehmoment A, B, C, D 3 = „SLAT Min“...

  • Seite 83: Vorladfehlerkonf

    Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Aktiv. DrhzPsMod Werksein- Nur L 32-Bit- stellung: 1 = „DrehzReg“ Ganzzahl Aktiver Drehzahl-, Drehmoment-, Positionsmodus Optionen: 0 = „Nulldrehmom.“ Zeigt den aktiven Drehzahl-, Drehmoment-, Positionsmodus basierend auf der dynamischen Auswahl der Modi A, B, C und D für die Parameter P309 bis P312 und die 1 = „DrehzReg“...
  • Seite 84 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Logikmaske 16-Bit- Ganzzahl Logic Mask Aktiviert/deaktiviert Anschlüsse, um den Logikbefehl (z. B. für Start und Richtung) zu steuern. Maskiert Stoppbefehle nicht. Optionen: 0 = Deaktiviert Werksein- 0 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 stellung: 1 = Aktiviert 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 85 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung AltManRefAnOG Einheiten: Real Obergrenze des Analogwerts des alternativen manuellen Sollwerts U/min Obergreznez für den alternativen manuellen Drehzahlsollwert, wenn P328 Werksein- [AltManRefAusw] mit einem Analogeingang verbunden ist. stellung: P520 Min./Max.: P521/P520 AltManRefAnUG Einheiten:...
  • Seite 86 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung AutoWiederhFehl 16-Bit- Ganzzahl Fehler bei automatischer Wiederholung Aktiviert eine Fehleraktion nach gescheiterten Wiederholungsversuchen. Wenn der Fehlerzustand nach Ablauf der in P348 [AutoNeustVersuch] festgelegten Zeit noch immer vorliegt, tritt der Fehler F33 „AuRsts Exhausted“ auf. Optionen: 0 = Bedingung falsch Werksein-...
  • Seite 87 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Inaktiv/AktivMod Werksein- 32-Bit- stellung: 0 = „Deaktiviert“ Ganzzahl Sleep Wake Mode Optionen: 0 = „Deaktiviert“ Aktiviert/deaktiviert die Schlaf-/Wachfunktion. 1 = „Direkt“ (Aktiviert) Wichtig: Bei Aktivierung müssen die folgenden Bedingungen erfüllt sein: •...
  • Seite 88 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung SwWhl Inakt/Akt Werksein- 32-Bit- stellung: 0 „Disabled“ (Deaktiviert) Ganzzahl Auswahl Inaktiv/Aktiv-Referenz Min./Max.: 0 / 159999 Wählt die Quelle des Eingangs aus, der die Schlaf-/Wachfunktion steuert InaktivPegel Einheiten: Volt, P351 = 0 (Deaktiviert) Real Volt oder mA, P351 = nicht 0 Schlafpegel...
  • Seite 89 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung FS Anregungs-Ki Werksein- Real stellung: 60.0 Integrierte Verstärkung der Erregung für fliegenden Start Min./Max.: 0.0 / 32767.0 P356 [Fliegender Start] = 1 „Erweitert“: Das im Stromregler verwendete Integralglied, das die Erregungsfunktion steuert, wenn von der Funktion zum erneuten Herstellen einer Verbindung ein Bedarf erkannt wird.
  • Seite 90 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Stoppmodus A Werksein- 32-Bit- stellung: 1 = „Rampe“ Ganzzahl Stoppmodus B 0 = „Auslauf“ Stoppmodus A, B Optionen: 0 = „Auslauf“ Methode zum Stoppen des Frequenzumrichters, wenn ein Stoppbefehl ausgegeben wird.
  • Seite 91 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Bus Begrenz. Kp Einheiten: Real Proportionale Verstärkung der Busbegrenzung Werksein- stellung: 1170.0 Funktionslos, wenn einer der Modi für die FV-Motorsteuerung ausgewählt ist. Min./Max.: 0.0 / 1000000.0 Bus Begrenz. Kd Einheiten: Sekunden Real...
  • Seite 92 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DB ExtImpulsLstg Einheiten: Watt Real Externe Impulsleistung der Dynamikbremse Werksein- stellung: 2000.00 Legt das thermische Einschwingverhalten des externen Widerstands der Dynamikbremse fest, das durch die maximal zulässige Leistung des dynamischen Min./Max.: 1.00 / 100000000.00 Bremswiderstands für 1 Sekunde definiert wird, ohne die Elementtemperatur des...
  • Seite 93 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung FlussbremseAktiv Werksein- 32-Bit- stellung: 0 = „Deaktiviert“ Ganzzahl Flux Braking Enable Optionen: 0 = „Deaktiviert“ Aktiviert/deaktiviert die Flussbremse. 1 = „Aktiviert“ Funktioniert in allen Motorsteuerungsmodi. Funktioniert nicht mit Permanentmagnetmotoren. Flussbremse ist während der Verzögerung aktiviert. FlussbremseBgz Einheiten: Real...

  • Seite 94: Vrzögunterdraktn

    Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DC Bremszeit Einheiten: Sekunden Real DC Bremszeit Werksein- stellung: 0.00 Legt fest, wie lange der DC-Bremsstrom dem Motor „zugeführt“ wird. Min./Max.: 0.00 / 90.00 Wenn der aktive Stoppmodus P370/371 [Stoppmodus n] = 2 „Rampe bis zum Stillstand“...

  • Seite 95: Fu-Schutzdatei (Anschluss 0)

    Parameter für FU-Anschluss 0 Kapitel 3 FU-Schutzdatei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung MotorüberlAktn Werksein- 32-Bit- stellung: 3 = „FhlAuslStopp“ Ganzzahl Motor Overload Action Optionen: 0 = „Ignorieren“ Konfiguriert die Reaktion auf eine Motorüberlastbedingung. Wenn „FhlGering“ (2) ausgewählt ist, aktivieren Sie P950 [Kl. Fehler Konf] Bit 0. 1 = „Alarm“...

  • Seite 96: Motorüberlzhl

    Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung MotorüberlZhl Einheiten: Nur L Real Motorüberlastzählwerte Werksein- stellung: 0.00 Akkumulierter Prozentsatz der Motorüberlast. Wenn der Motor kontinuierlich über 100 % der Motorüberlasteinstellung betrieben wird, erhöht sich dieser Wert auf 100 % Min./Max.: 0.00 / 100.00 und führt zum Ausführen der in P410 [MotorüberlAktn] ausgewählten Aktion.
  • Seite 97 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung StromBegrenz Kp Einheiten: Hz/A Real Proportionale Verstärkung der Strombegrenzung Werksein- stellung: 290.0 Proportionale Verstärkung der Strombegrenzungsfunktion. Dieser Parameter ist funktionslos, wenn einer der Modi für die FV-Motorsteuerung ausgewählt ist. Min./Max.: 0.0 / 1000000.0 Id NFreqStr Kp...
  • Seite 98 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Lastverlustaktion Werksein- 32-Bit- stellung: 0 = „Ignorieren“ Ganzzahl Lastverlustaktion Optionen: 0 = „Ignorieren“ Konfiguriert die auszuführende Aktion, wenn die Last kleiner oder gleich P442 [LastverlustPegel] für die in P443 [LastverlustZt] festgelegte Zeit ist. 1 = „Alarm“...
  • Seite 99 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung LeistVerlAktion Werksein- 32-Bit- stellung: 1 = „Alarm“ Ganzzahl Power Loss Action Optionen: 0 = „Ignorieren“ Konfiguriert die Reaktion des Frequenzumrichters auf eine Zeitüberschreitungsbedingung bei Leistungsverlust. Die Zeit wird in P452/455 1 = „Alarm“...

  • Seite 100: Unterspannaktn

    Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung UnterspannAktn Werksein- 32-Bit- stellung: 3 = „FhlAuslStopp“ Ganzzahl Aktion bei Unterspannung Optionen: 0 = „Ignorieren“ Konfiguriert die Reaktion des Frequenzumrichters auf ein Unterspannungsereignis, das über P461 [UnterspannPegel] konfiguriert wurde. 1 = „Alarm“...
  • Seite 101 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung ErdungsWarnAktn Werksein- 32-Bit- stellung: 0 = „Ignorieren“ Ganzzahl Aktion bei Erdungswarnung Optionen: 0 = „Ignorieren“ Wählt die Aktion aus, die beim Erkennen eines Erdstromereignisses ausgeführt werden soll. 1 = „Alarm“ Die Funktion zur Warnung vor Erdströmen erkennt einen Erdstrom, der den in P467 2 = „FhlGering“...
  • Seite 102 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Stat.voraussWart Nur L 16-Bit- Ganzzahl Status der vorausschauenden Wartung Status der verstrichenen Betriebszeit für die vorausschauende Wartung relativ zum programmierten Ereignispegel. Ein Wert von 1 bedeutet, dass der Ereignispegel überschritten wurde.
  • Seite 103 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung CbFan RemainLife Einheiten: Stunden Nur L 32-Bit- 755 (8+) Ganzzahl Verbleibende Lebensdauer des Schaltschranklüfters Werksein- stellung: 0.00 Die verbleibende Anzahl von Stunden bis zum geschätzten Ende der Lebensdauer der Schaltschranklüfter.
  • Seite 104 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung KhlLüftRestBetr Einheiten: Stunden Nur L 32-Bit- Ganzzahl Verbleibende Lebensdauer des Lüfterkühlkörpers Werksein- stellung: 0.00 Die verbleibende Anzahl von Stunden bis zum geschätzten Ende der Lebensdauer der Lüfterkühlkörper. Dies entspricht der Differenz von P489 [KhlLüftGesBetr] und P490 Min./Max.: –21474836.48 / 21474836.47 [KhlLüftBetrDauer].
  • Seite 105 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung IntLüftGesBetr Einheiten: Stunden Nur L 32-Bit- Ganzzahl Verstrichene Lebensdauer des internen Lüfters Werksein- stellung: 0.00 Akkumulierte Stunden der Laufzeit des internen Lüfters. Hinweis: Die Lüfter für die Baugrößen 6 und 7 laufen ständig, während die für die Min./Max.: 0,00/21474836,47 (31 Bit) Baugrößen 2 bis 5 von der Firmware gesteuert werden.
  • Seite 106 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung MtrLagerGesBetr Einheiten: Stunden 32-Bit- Ganzzahl Gesamtlebensdauer der Motorlager Werksein- stellung: 0.00 Gesamtzahl der erwarteten Stunden für die Lebensdauer der Motorlager. Min./Max.: 0,00/21474836,47 (31 Bit) MtrLagerBetrDau Einheiten: Stunden Nur L 32-Bit- Ganzzahl Verstrichene Lebensdauer der Motorlager Werksein-...
  • Seite 107 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung MtrSchmGestBetr Einheiten: Stunden 32-Bit- Ganzzahl Gesamtlebensdauer der Maschinenlager Werksein- stellung: Aktueller Wert Gesamtzahl der erwarteten Stunden für die Lebensdauer der Maschinenlager. Min./Max.: 0.00 / 21474836.47 MchLgrBetrDauer Einheiten: Stunden Nur L 32-Bit- Ganzzahl Verstrichene Lebensdauer der Maschinenlager Werksein-...

  • Seite 108: Fu-Drehzahlregelungsdatei (Anschluss 0)

    Kapitel 3 Parameter für FU-Anschluss 0 FU-Drehzahlregelungsdatei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung Max posDrehz Einheiten: Real Maximale Vorwärtsdrehzahl U/min Legt die Obergrenze für die Vorwärtsdrehzahl fest. Siehe P524 [ÜbDrehzBegrenz]. Werksein- stellung: P27 [Motor NP Hertz] P28 [Motor NP RPM] Min./Max.: 650/P27 [Motornennfreq] 78000/P28 [Motornenn.
  • Seite 109 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung SprungDrehzahl 1 Einheiten: Real Skip Speed 2 U/min Skip Speed 3 Werksein- stellung: 0.00 SprungDrehzahl n Min./Max.: P521 [Max negDrehz]/P520 Legt eine Frequenz fest, bei der der Frequenzumrichter nicht aktiv ist. Wird 0 eingestellt, [Max posDrehz] werden die Parameter deaktiviert.
  • Seite 110 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DrhzSollw A Ausw Werksein- 32-Bit- stellung: Ganzzahl DrhzSollw B Ausw Auswahl Drehzahlsollwert A, B Min./Max.: 0 / 159999 Wählt die Quelle für die Drehzahlsollwerte aus, während der Modus „Auto“ (typisch) aktiv ist.
  • Seite 111 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung MOP-Soll speich. 16-Bit- Ganzzahl Sollwert des motorbetriebenen Potenziometers speichern Aktiviert/deaktiviert die Funktion, über die der aktuelle Sollwert des motorbetriebenen Potenziometers beim Ausschalten oder Stoppen gespeichert wird. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 = Falsch stellung: 1 = Wahr...
  • Seite 112 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DrhzSollwFilt Werksein- 32-Bit- stellung: 0 = „Aus“ Ganzzahl Filter für den Drehzahlsollwert Optionen: 0 = „Aus“ Wählt den Wert für die Filterung aus, die auf den Rampen-Drehzahlsollwert (P594) angewandt wird. Ist nur in den FV-Motorsteuerungsmodi (P35) aktiv. Wenn eine der 1 = „Leicht“...
  • Seite 113 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung DrhzSollwAuswSts Nur L 32-Bit- Ganzzahl Auswahlstatus Drehzahlsollwert Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Falsch...
  • Seite 114 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung AusgewDrhzSollw Einheiten: Nur L Real Ausgewählter Drehzahlsollwert U/min Zeigt den Wert des aktiven Drehzahlsollwerts an. Werksein- stellung: 0.00 Min./Max.: –/+P27 [Motornennfreq] –/+P28 [Motornenn. U/min] BegrenzDrhzSollw Einheiten: Nur L Real Begrenzter Drehzahlsollwert U/min Zeigt den Wert des Drehzahlsollwerts an, nachdem die folgenden Grenzwerte...
  • Seite 115 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung TrimmSw A AnlgOG Einheiten: Real TrimmSw B AnlgOG U/min Obergrenze des Analogwerts für Trimmsollwert A, B Werksein- stellung: P520 [Max Fwd Speed] Wird nur verwendet, wenn ein Analogeingang als Trimmsollwert gemäß P600 oder P604 ausgewählt wurde.
  • Seite 116 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung RgDif U/min bFLA Einheiten: U/min Real Regeldifferenz für Umdrehungen pro Minute bei voller Last Werksein- stellung: 0.00 Wählt den Wert für die Regeldifferenz aus, um die der Drehzahlsollwert bei einem Volllastdrehmoment verringert wird.
  • Seite 117 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung DrehzahlOptStrg 16-Bit- Ganzzahl Steuerung der Drehzahloptionen Optionen: 0 = Falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Wahr 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Konfiguriert Optionen für die Drehzahlregelung wie folgt: Bit 0 „Rampe Halt“...
  • Seite 118 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DrehzRgRfFltrAsw Werksein- 32-Bit- stellung: 0 = „Aus“ Ganzzahl Auswahl des Filters für die Drehzahlreglerrückführung Optionen: 0 = „Aus“ Wählt den Wert für die Filterung aus, die auf den Rückführungskanal des Drehzahlreglers angewandt wird.
  • Seite 119 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung DrehzFhlFltBndb Einheiten: Real Bandbreite des Drehzahlfehlerfilters Werksein- stellung: 50.00 Legt die Bandbreite eines Butterworth-Tiefpassfilters zweiter Ordnung fest, der sich im Bereich der proportionalen Verstärkung des Drehzahlreglers (in den FV- Min./Max.: 0.00 / 8000.00 Motorsteuerungsmodi) befindet.
  • Seite 120 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung AltDrehzReg Kp Werksein- Real stellung: 20.00 Alternative proportionale Verstärkung des Drehzahlreglers Min./Max.: 0,00/Berechnet Stellt eine unabhängige Einstellung für dieselbe Funktion wie P645 [DrehzReg Kp] zur Verfügung, ist jedoch nur aktiv, wenn die automatische Umschaltung aufgrund eines Rückführungsverlusts auftritt (wird durch Bit 5 von P936 [FU-Status 2] angezeigt).
  • Seite 121 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung DrehzRegIntegAus Einheiten: Nur L Real Ausgang des Drehzahlreglerintegrators Werksein- stellung: 0.00 Zeigt den aktuellen Wert des integrierten Kanals für den Vektordrehzahlregler an. Min./Max.: –/+800.00 Ein Wert von 100 % stellt das Nenndrehmoment des Motors dar. DrehzReg PosBgrz Einheiten: Real...
  • Seite 122 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung DrehzVergl Ausw Werksein- 32-Bit- stellung: 0 = „Deaktiviert“ Ganzzahl Auswahl der Drehzahlkompensation Optionen: 0 = „Deaktiviert“ Konfiguriert die Drehzahlkompensation, die in Vektorsteuerungsmodi zum Erstellen einer positiven Kompensierung verwendet wird, die zum Drehzahlsollwert addiert wird. 1 = „RampSw“...

  • Seite 123: Fu-Drehmomentregelungsdatei (Anschluss 0)

    Parameter für FU-Anschluss 0 Kapitel 3 FU-Drehmomentregelungsdatei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung PosDrehmBegrenz Einheiten: Real Positive Drehmomentbegrenzung Werksein- stellung: 200.00 Definiert die Drehmomentbegrenzung für den positiven Drehmomentsollwert. Der Sollwert darf diesen Wert nicht überschreiten. Min./Max.: 0.00 / 800.00 Nur in den Flussvektor-Motorsteuerungsmodi (P35) aktiv.
  • Seite 124 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Ausgew. DrehmSw Einheiten: Nur L Real Ausgewählter Drehmomentsollwert Werksein- stellung: 0.00 Zeigt den Drehmomentwert des ausgewählten Drehmomentsollwerts an (dynamische Auswahl abhängig von P313 [Aktiv. DrhzPsMod]). Dieser Wert wird mit P686 [Torque Min./Max.: –/+800.00 Step] summiert.
  • Seite 125 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung TräghVerglModus Werksein- 32-Bit- stellung: 0 = „Deaktiviert“ Ganzzahl Trägheits-Kompensationsmodus Optionen: 0 = „Deaktiviert“ Die Funktion für die Trägheitskompensation berechnet ein positives Drehmomentsignal P699 [TräghVergl Ausg]. Die Trägheitskompensierung versucht das Motordrehmoment 1 = „IntRampSw“...
  • Seite 126 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung TrAnpLstÜberwMod Werksein- 32-Bit- stellung: 0 = „Deaktiviert“ Ganzzahl Überwachungsmodus der Trägheitsanpassungslast Optionen: 0 = „Deaktiviert“ Wird verwendet, um die Funktion einer Trägheitsanpassung oder Lastüberwachung zu aktivieren. 1 = „TräghAnp“ Diese Systemsteuerungsmodi stehen nur im Vektorsteuerungsmodus zur Verfügung, 2 = „LastÜberw“...

  • Seite 127: Lastüberwbandbr

    Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung TräghDrehmAnp Einheiten: Nur L Real Anpassung des Trägheitsdrehmoments Werksein- stellung: 0.00 Zeigt den Ausgang der Trägheitsanpassungsfunktion an. Dieser Wert wird vom Motordrehmoment-Sollwert subtrahiert, wobei das Ergebnis als P689 [Gef. DrehmSw] Min./Max.: –/+800.00 angezeigt wird.
  • Seite 128 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1560 ReibKompModus Werksein- 32-Bit- stellung: 0 = „Deaktiviert“ Ganzzahl Reibungskompensationsmodus Optionen: 0 = „Deaktiviert“ Die Funktion für die Reibungskompensation berechnet ein positives Drehmomentsignal P1567 [ReibKomp-Ausg]. Die Reibungskompensation versucht, das Motordrehmoment 1 = „IntRampSw“...
  • Seite 129 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1565 ReibKompSchlupf Einheiten: Real Reibungskompensationsschlupf Werksein- stellung: 10.00 Legt den Drehmomentpegel fest, der bei sehr niedrigen Drehzahlen beibehalten wird, sobald die „Abkopplung“ erreicht wurde. Dieser Wert sollte immer niedriger sein als der Min./Max.: 0.00 / 800.00 Pegel in P1564 [ReibKomp-Haft].

  • Seite 130: Fu-Positionssteuerungsdatei (Anschluss 0)

    Kapitel 3 Parameter für FU-Anschluss 0 FU-Positionssteuerungsdatei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung PTP PsnSwStatus Nur L 16-Bit- Ganzzahl Status des Punkt-zu-Punkt-Positionssollwerts Zeigt den aktuellen Betriebsstatus des Punkt-zu-Punkt-Positionsplaners bei der Positionsreferenzierung an. Optionen: 0 = Falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Wahr stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 131 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Ausgew. Pos.Sw Werksein- Nur L 32-Bit- stellung: Ganzzahl Ausgewählter Positionssollwert Min./Max.: –2147483648 / 2147483647 Gibt den Ausgang der Positionsreferenzierung an. Wenn als Drehzahl-/Drehmoment-/ Positionsmodus P313 [Aktiv. DrhzPsMod] der direkte Positionsmodus (Option 10) ausgewählt wurde, wird der Wert des direkten Positionssollwerts P767 [Psn RichtSw] in diesem Parameter angezeigt.
  • Seite 132 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung RefFhrt Sts Nur L 16-Bit- Ganzzahl Homing Status Gibt den Status der Positionssteuerungslogik an. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 = Deaktiviert stellung: 1 = Aktiviert...
  • Seite 133 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung DI RefPsn Werksein- 32-Bit- stellung: 0.00 Ganzzahl Digitaleingang für „Referenzposition finden“ Min./Max.: 0.00 / 159999.15 Legt einen Digitaleingangsanschluss für „Referenzposition finden“ fest. Nachdem P731 [RefFhrt Strg], Bit 0 „RefPsn find“ gesetzt wurde, ist ein Startbefehl erforderlich. DI Psn-Neudef Einheiten: 0.00...
  • Seite 134 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung InterpolStrg Werksein- 32-Bit- stellung: Ganzzahl Interpolator-Steuerung Optionen: 1 / 2147483647 Für die zukünftige Verwendung reserviert. Interp Psn Eing Werksein- 32-Bit- stellung: Ganzzahl Interpolator-Positionseingang Min./Max.: –2147483648 / 2147483647 Eingangswert für den Sollpositions-Feininterpolator. InterpDzEing Einheiten: Real...
  • Seite 135 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung PTP-Strg 16-Bit- Ganzzahl Punkt-zu-Punkt-Steuerung Setzt Bits zum Konfigurieren der Punkt-zu-Punkt-Positionssteuerung. Optionen: 0 = Falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Wahr 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 136 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung PTP Sw Ausw Werksein- 32-Bit- stellung: Ganzzahl Auswahl des Punkt-zu-Punkt-Sollwerts Min./Max.: 1 / 159999 Wählt eine Quelle für den Punkt-zu-Punkt-Sollwert aus, die auf die Punkt-zu-Punkt- Positionssteuerung angewandt wird. PTP Sollwert Werksein- Nur L 32-Bit- stellung:...
  • Seite 137 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung PTP negDz Bgrz Einheiten: Real Grenzwert der negativen Punkt-zu-Punkt-Drehzahl U/min Stellt den maximalen Grenzwert für den negativen Drehzahlsollwert vom PTP-Regler Werksein- zur Verfügung. stellung: P27 [Motornennfreq] x 0,5 P28 [Motornenn. U/min] x 0,5 Min./Max.: P27 [Motor NP Hertz] P28 [Motornenn.
  • Seite 138 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung PLL ExtDrzEinst Werksein- Real stellung: 0.00 Einstellpunkt der externen Phasenregelkreisdrehzahl Min./Max.: –/+220000000.00 Stellt einen externen Drehzahlsollwert zur Verfügung. Dieser Parameter stellt einen positiven Drehzahleingang dar, der über P796 [PLL ExtDrzAusw] ausgewählt wird. PLL ExtDrzGr Werksein- Real...
  • Seite 139 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung PLL PsnAusFltr Werksein- Nur L Real stellung: 0.00 Ausgangsfilter der Phasenregelkreisposition Min./Max.: –/+220000000.00 Gibt den Ausgang des internen Tiefpassfilters an. Dieser Parameter wird normalerweise verwendet, um einen externen Drehzahlsollwert richtig zu skalieren. Lesen Sie hierzu die Beschreibung zum Parameter P798 [PLL ExtDrzGr].
  • Seite 140 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Psn Vers 1 Ausw Werksein- 32-Bit- stellung: Ganzzahl Auswahl des Positionsversatzes 1 Min./Max.: 1 / 159999 Wählt eine Quelle für den Positionsversatz 1 aus. Psn Versatz 1 Werksein- 32-Bit- stellung: Ganzzahl Positionsversatz 1...
  • Seite 141 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung PsnNtchFltrFreq Einheiten: Real Position Notch Filter Frequency Werksein- stellung: 0.00 Legt die mittlere Frequenz des Positionssperrfilters fest. Min./Max.: 0.00 / 500.00 PsnNtchFltrTief Werksein- Real stellung: 50.00 Positionssperrfilter-Tiefe Min./Max.: 0.00 / 500.00 Legt die Tiefe des Positionssperrfilters fest.
  • Seite 142 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Akt. Psn Last Werksein- Nur L 32-Bit- stellung: Ganzzahl Aktuelle Position der Last Min./Max.: –2147483648 / 2147483647 Gibt den akkumulierten Ausgang des Last-Übersetzungsverhältnisses als 32-Bit- Ganzzahl an und bildet die primäre Rückführung für den integrierten Kanal des Positionsreglers.

  • Seite 143: Fu-Kommunikationsdatei (Anschluss 0)

    Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Psn Reg RglDiff Einheiten: Sekunden Real Positionsregeldifferenz Werksein- stellung: 0.00 Legt die Positionsregeldifferenz fest, mit der die Niederfrequenzverstärkung des integrierten Kanals des Positionsreglers auf einen Wert von (1/Regeldifferenz) Min./Max.: 0.00 / 25.00 festgelegt wird.
  • Seite 144 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Anschluss 1 Ref Einheiten: Nur L Real Anschluss 2 Ref U/min Anschluss 3 Ref Werksein- stellung: 0.00 Anschluss 4 Ref Min./Max.: –/+P27 [Motornennfreq] x 8 Anschluss 5 Ref –/+P28 [Motornenn. U/min] x 8 Anschluss 6 Ref Anschluss 13 Ref Anschluss 14 Ref...
  • Seite 145 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung AnslMask akt Nur L 16-Bit- Ganzzahl Anschlussmaske aktiv Aktiver Status für die Anschlusskommunikation. Bit 15 „Sicherheit“ bestimmt, ob Netzwerksicherheit die Anschlussmaske anstatt dieses Parameters steuert. Beispielsweise kann Bit 15 aktiv sein (Steuerung der Anschlussmaske), wenn die automatische Gerätekonfiguration (Automatic Device Configuration, ADC) aktiv ist. Optionen: 0 = Schreibgeschützt Werksein-...
  • Seite 146 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Wichtig: Parameter für DPI-Datenverbindungen werden auf älteren 20-COMM-n- Kommunikationsgeräten für Datenverbindungen verwendet. Informationen zu integrierten EtherNet/IP- oder optionalen 20-750-Datenverbindungen finden Sie in den Abschnitten zu den Parametern, die dem jeweiligen Optionsmodul zugeordnet sind. Dateneing.
  • Seite 147 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung VerwRecht Stopp Nur L 16-Bit- Ganzzahl Stop Owner Gibt an, welcher Anschluss momentan einen gültigen Stoppbefehl ausgibt. Optionen: 0 = Falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Wahr stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 148 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung VerwRchtFhlLösch Nur L 16-Bit- Ganzzahl Verwaltungsrechte für das Löschen eines Fehlers Gibt an, welcher Anschluss momentan einen Fehler löscht. Optionen: 0 = Falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Wahr stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 149 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1700…1731 UserData Int 00 bis 31 Werksein- 32-Bit- stellung: Ganzzahl Benutzerdatenganzzahl 00 bis 31 Min./Max.: -2147483647 / 2147483647 Verfügbar für die Speicherung eines ganzzahligen 32-Bit-Werts durch den Benutzer. 1800…1831 UserData Real 00 bis 31 Werksein- Gleit- stellung:...

  • Seite 150: Fu-Diagnosedatei (Anschluss 0)

    Kapitel 3 Parameter für FU-Anschluss 0 FU-Diagnosedatei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung DrhzSollwQuelle Werksein- Nur L 32-Bit- stellung: Ganzzahl Quelle des Drehzahlsollwerts Min./Max.: 0 / 159999 Gibt die momentan ausgewählte Quelle für den in P593 [BegrenzDrhzSollw] angezeigten Wert an. Die Quelle für den Drehzahlsollwert zeigt die Parameternummer an, die den Drehzahlsollwert zur Verfügung stellt.
  • Seite 151 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Startunterdr. Nur L 32-Bit- Ganzzahl Start Inhibits Gibt an, welche Bedingung den Start oder Betrieb des Frequenzumrichters verhindert. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Falsch...
  • Seite 152 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung FU-Status 1 Nur L 32-Bit- Ganzzahl Drive Status 1 Aktuelle Betriebsbedingung des Frequenzumrichters. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Bedingung falsch...
  • Seite 153 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Bit 16 „In Betrieb“ – Dieses Bit weist darauf hin, dass der Frequenzumrichter erfolgreich auf ein Startsignal reagiert hat. Das Status-Bit „Aktiv“ (Bit 1) wird zur selben Zeit gesetzt wie der Status „In Betrieb“. Das Bit „In Betrieb“ bleibt gesetzt, während die Regelkreise des Frequenzum- richters aktiv sind.
  • Seite 154 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung FU-Status 2 Nur L 32-Bit- Ganzzahl Drive Status 2 Aktuelle Betriebsbedingung des Frequenzumrichters. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Bedingung falsch...
  • Seite 155 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung BedingungsSts 1 Nur L 32-Bit- Ganzzahl Bedingungsstatus 1 Status der Bedingungen, die dazu führen können, dass der Frequenzumrichter basierend auf der Konfiguration der Schutzfunktionen Maßnahmen (d. h. Fehlerschutzmaßnahmen) ergreift. Wenn Bedingungen auftreten, die als Fehler konfiguriert wurden, wird dies durch P952 [Fehlerstatus A] angezeigt.
  • Seite 156 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung FU ÜL Zähler Einheiten: Nur L Real Überlastzähler des Frequenzumrichters Werksein- stellung: 0.00 Gibt eine Überlast (IT) des Leistungsteils in Prozent an. Ein Wert von 100 % führt zu einem Überlastfehler des Leistungsteils.
  • Seite 157 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung AnGrenzeStatus Nur L 32-Bit- Ganzzahl At Limit Status Status der dynamischen Bedingungen im Frequenzumrichter, die entweder aktiv sind oder für die ein Grenzwert gilt. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Bedingung falsch...
  • Seite 158 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Kl. Fehler Konf 16-Bit- Ganzzahl Konfiguration für geringfügige Fehler Aktiviert/deaktiviert den Betrieb der Funktion „Geringfügiger Fehler“, die es dem Frequenzumrichter ermöglicht, auch beim Vorliegen bestimmter Fehlertypen weiterhin in Betrieb zu bleiben. Neben dem Festlegen dieses Parameters muss die Aktion „FhlGering“ für die Bedingung ausgewählt werden, die bei einem geringfügigen Fehler erwünscht ist (ein Beispiel finden Sie in der Beschreibung des Parameters P410 [MotorüberlAktn]).
  • Seite 159 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Fehlerstatus B Nur L 32-Bit- Ganzzahl Fault Status B Gibt an, ob Bedingungen aufgetreten sind, die als Fehler konfiguriert wurden. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Bedingung falsch...
  • Seite 160 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Status2 bei Fhl Nur L 32-Bit- Ganzzahl Status 2 bei einem Fehler Erfasst und zeigt das Bit-Muster von P936 [FU-Status 2] zum Zeitpunkt des letzten Fehlers an. Eine Beschreibung der Bits finden Sie im Abschnitt zum Parameter 936 [FU-Status 2]. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0...
  • Seite 161 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Alarmstatus B Nur L 32-Bit- Ganzzahl Alarm Status B Gibt an, ob Bedingungen aufgetreten sind, die als Alarm konfiguriert wurden. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Bedingung falsch...
  • Seite 162 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung Alarme Typ 2 Nur L 32-Bit- Ganzzahl Type 2 Alarms Gibt an, ob Bedingungen aufgetreten sind, die als Alarm konfiguriert wurden. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Bedingung falsch...
  • Seite 163 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung Alarm A b. Fhl Nur L 32-Bit- Ganzzahl Alarm A bei Fehler Erfasst und zeigt P959 [Alarmstatus A] zum Zeitpunkt des letzten Fehlers an. Bei einigen Alarmzuständen stimmt der in diesem Parameter erfasste Wert aufgrund der Datenlatenz nicht mit dem maximalen/minimalen Wert zum Zeitpunkt des Fehlers überein.
  • Seite 164 Kapitel 3 Parameter für FU-Anschluss 0 CRC Flt Cfg Werksein- 32-Bit- stellung: 6 – FltNonReset Ganzzahl CRC-Fehlerkonfiguration 0 – „Ignorieren“ Ermöglicht dem Benutzer die Konfiguration von Ausnahme 917 [FPGA CRC Failure] und Optionen: die Änderung des Standardzustands. 1 – Alarm „Ignore“...
  • Seite 165 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1035 SpErk Einst Real Werksein- Real stellung: 0.000000 Realwert des Einstellpunkts für die Spitzenerkennung Min./Max.: –/+ 220000000.000000 Ein Wert für den Einstellpunkt in Form einer reellen Zahl. Dient als mögliche Datenquelle für P1038 [SpErk1VoreinAusw] und P1043 [SpErk2VoreinAusw].
  • Seite 166 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1039 Sp 1 Konfig. 16-Bit- Ganzzahl Konfiguration der Spitze 1 Konfiguriert den Betrieb der einzelnen Spitzendetektoren. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Bit 0 „Sp 1 Spitze“...
  • Seite 167 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1044 Sp 2 Konfig. 16-Bit- Ganzzahl Konfiguration der Spitze 2 Konfiguriert den Betrieb der einzelnen Spitzendetektoren. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Bit 0 „Sp 2 Spitze“...

  • Seite 168: Fu-Anwendungsdatei (Anschluss 0)

    Kapitel 3 Parameter für FU-Anschluss 0 FU-Anwendungsdatei (Anschluss 0) Anzeigename Werte Vollständiger Name Beschreibung 1065 PID-Konfigur. 16-Bit- Ganzzahl PID-Konfiguration Hauptkonfiguration des Prozess-PID-Reglers. Optionen: 0 = Deaktiviert Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Aktiviert stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 169 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1072 PID RückfAusw Werksein- 32-Bit- stellung: 1077 Ganzzahl Auswahl PID-Rückführung Min./Max.: 1 / 159999 Wählt die Quelle für die PID-Rückführung aus. 1073 PID RückfAnlgOG Einheiten: Real Obergrenze des Analogwerts für die PID-Rückführung Werksein- stellung: 100.00...
  • Seite 170 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1083 PID Totband Einheiten: Real PID-Totband Werksein- Bestimmt den zu ignorierenden Fehlerbereich (+/–). Jeder Fehler, der innerhalb dieses stellung: 0.00 Totbands liegt, ändert den PID-Ausgang nicht. Ein Wert von 100 % entspricht der Min./Max.: 0.00 / 100.00 Motornenndrehzahl.
  • Seite 171 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1100 DrehmPrüfKonf 16-Bit- Ganzzahl Konfiguration der Drehmomentprüfung Aktiviert/deaktiviert die Drehmoment-/Bremsprüfungsfunktion. Wenn „Aktiviert“ festgelegt wurde, wird die Bremse über ein Digitalausgangsrelais gesteuert, das für die Auswahl von Anschluss 0, P1103 [DrehmPrüfStatus], Bit 4 „BremsEinst.“ konfiguriert ist. Beispiele zur Verwendung der Drehmomentprüfung (TorqProve- Funktion) mit PowerFlex 755-Frequenzumrichtern finden Sie unter PowerFlex 755-Heben/Drehmomentprüfung auf Seite und in der Publikation 750-RM002, PowerFlex-Frequenzumrichter der Serie 750 –...
  • Seite 172 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1102 DI FloatMikroPsn Werksein- 32-Bit- stellung: 0.00 Ganzzahl Digitaleingang für die Schwebe-Mikroposition Min./Max.: 0.00 / 159999.15 Wählt den Digitaleingang aus, der für die Schwebe- und Mikropositionsfunktionen verwendet wird. Aktiviert bei Auswahl und Ausführung die Mikropositionsfunktion. Aktiviert den Schwebemodus beim Stoppen.

  • Seite 173: Fließtoleranz

    Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1110 BrmsSchlupfzähl Werksein- Real stellung: 250.00 Bremsschlupfzählungen Min./Max.: 0.00 / 65535.00 Legt die Anzahl der Encoder-Zählungen fest, anhand der eine Bremsschlupfbedingung definiert wird, und basiert auf dem Rückführungsgerät, das an P135 [Positionsrückführung] angeschlossen ist.
  • Seite 174 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1120 LWL-Steuerung 16-Bit- Ganzzahl LWL-Steuerung Steuert die LWL-Anwendungsfunktionen für Synchronisierung und Traversierung. Optionen: 0 = Deaktiviert Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Aktiviert stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 175 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1126 P Sprung Einheiten: Real Positionssprung U/min Legt die Amplitude der Rechtecksignal-Drehzahlmodulation für die LWL-Traversierfunk- Werksein- tion fest. Diese Drehzahl wird zusammen mit der Dreiecksdrehzahlmodulation P1125 stellung: 0.00 [Max Traverse] abwechselnd zum Drehzahlsollwert addiert oder von diesem subtrahiert. Min./Max.: 0,00/P520 [Max posDrehz] 1129...
  • Seite 176 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1139 Anp SpannBefehl Einheiten: V AC Nur L Real Anpassung des Spannungsbefehls Werksein- stellung: 0.00 Zeigt den Spannungswert der in P1133 [Anp SpannAusw] angegebenen Referenz an. Min./Max.: 0,00/FU-Nennspannung 1140 AnpSpnnBschlZt Einheiten: Sekunden...
  • Seite 177 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1165 StangDrehz Einheiten: U/min Nur L Real Stangendrehzahl Werksein- stellung: 0.00 Zeigt die Drehzahl der Pumpenstange (in U/min) nach dem Getriebe und den Scheiben Min./Max.: 0.00 / 10000.00 StangDrehz = Motordrehzahl x P1174 [ÜbersetzVerh ges] 1166 StangDrehm Einheiten:...
  • Seite 178 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1174 ÜbersetzVerh ges Werksein- Nur L Real stellung: ÜbersetzVerh ges Min./Max.: 0.0 / 32000.0 Zeigt das berechnete Gesamtübersetzungsverhältnis wie folgt an: (P1184 [GetriebeAntrSchb] x P1183 [GetriebeVerhält])/P1178 [MtrAntriebScheib] 1175 Max. StangDrehz Einheiten: U/min Real...
  • Seite 179 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1187 Pumpe Aus Konfig Werksein- 32-Bit- stellung: 0 = „Automatisch“ Ganzzahl Konfiguration für Pumpenabschaltung Optionen: 0 = „Automatisch“ Wählt die Drehmomentdaten für die Pumpenabschaltsteuerung aus. 1 = „Position“ „Automatic“ (0) – Das Abwärtshubdrehmoment wird verwendet, wenn die Drehmomentkurvenform mit der zuvor gespeicherten Kurvenform synchronisiert wird.
  • Seite 180 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1191 Pumpe Aus Status Nur L 16-Bit- Ganzzahl Pumpe Aus Status Zeigt den Status der Pumpenabschaltsteuerung an. Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Bedingung wahr 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 181 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1196 Pumpe Aus Drehz Einheiten: Real Pumpe Aus Drehz Werksein- stellung: 20.00 Legt fest, um wie viel Prozent die Drehzahl von der Solldrehzahl abfällt, wenn eine Pumpenabschaltbedingung vorliegt. Min./Max.: 0.00 / 100.00 1197 Pumpe Aus Zeit...
  • Seite 182 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1210 Profilstatus Nur L 32-Bit- Ganzzahl Profile Status Gibt den Status des Drehzahlprofils/der Steuerungslogik des Positionsindexers an. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Bedingung falsch...
  • Seite 183 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1213 Profilbefehl 32-Bit- Ganzzahl Profilbefehl Setzt die Bits zum Konfigurieren des Drehzahlprofils/der Steuerungslogik des Positionsindexers. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Deaktiviert...
  • Seite 184 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1217 Prof DI Invert 32-Bit- Ganzzahl Umkehr des Digitaleingangs für das Profil Legt die Polarität der Digitaleingänge fest. Jedes Bit wird einem Schritt in der Bewegungstabelle zugeordnet. Die ansteigende Flanke des Digitaleingangs wird verwendet, wenn das Bit deaktiviert ist, und die abfallende Flanke des Digitaleingangs wird verwendet, wenn das Bit aktiviert ist.
  • Seite 185 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1220 DI ProfilAbbr Werksein- 32-Bit- stellung: 0.00 Ganzzahl Digitaleingang für Abbruchprofil Min./Max.: 0.00 / 159999.15 Legt einen Digitaleingangsanschluss für das Abbruchprofil in der Profil-/Indexersteue- rungslogik fest. Die Polarität des aktiven Zustands wird über P1217 [Prof DI Invert], Bit 2 „Profil abbr.“, definiert.
  • Seite 186 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1231 Schritt 1 Drehz Einheiten: Hz/U/min Real 1241 Schritt 2 Drehz Werksein- stellung: 0.00 1251 Schritt 3 Drehz Min./Max.: –/+P27 [Motornennfreq] x 8 1261 Schritt 4 Drehz –/+P28 [Motornenn. U/min] x 8 1271 Schritt 5 Drehz 1281...
  • Seite 187 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1233 Schritt 1 Verzög Einheiten: Sekunden Real 1243 Schritt 2 Verzög Werksein- stellung: 10.00 1253 Schritt 3 Verzög Min./Max.: 0.00 / 3600.00 1263 Schritt 4 Verzög 1273 Schritt 5 Verzög 1283 Schritt 6 Verzög 1293...
  • Seite 188 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1234 Schritt 1 Wert Werksein- 32-Bit- stellung: Ganzzahl 1244 Schritt 2 Wert Min./Max.: –2147483648 / 2147483647 1254 Schritt 3 Wert 1264 Schritt 4 Wert 1274 Schritt 5 Wert 1284 Schritt 6 Wert 1294 Schritt 7 Wert...
  • Seite 189 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1235 Schritt 1 Verw Einheiten: Sekunden Real 1245 Schritt 2 Verw Werksein- stellung: 0.00 1255 Schritt 3 Verw Min./Max.: –1.00 / 3600.00 1265 Schritt 4 Verw 1275 Schritt 5 Verw 1285 Schritt 6 Verw 1295...
  • Seite 190 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1237 Schritt 1 Weiter Werksein- 32-Bit- stellung: Ganzzahl 1247 Schritt 2 Weiter Min./Max.: 1 / 16 1257 Schritt 3 Weiter 1267 Schritt 4 Weiter 1277 Schritt 5 Weiter 1287 Schritt 6 Weiter 1297 Schritt 7 Weiter...
  • Seite 191 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1239 Schritt 1 DigEin Werksein- 32-Bit- stellung: 0.00 Ganzzahl 1249 Schritt 2 DigEin Min./Max.: 0.00 / 159999.15 1259 Schritt 3 DigEin 1269 Schritt 4 DigEin 1279 Schritt 5 DigEin 1289 Schritt 6 DigEin 1299...
  • Seite 192 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1390 PCAM-Steuerung 16-Bit- Ganzzahl Positionskurvenscheibensteuerung Legt die Bits zur Steuerung der Positionskurvenscheibe in der Steuerungslogik fest. Optionen: 0 = Deaktiviert Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Aktiviert stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 193 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1395 PCAM PsnAus Eps Werksein- 32-Bit- stellung: 2000 Ganzzahl Versatz (Flanken pro Sekunde) der Positionskurvenscheibenposition Min./Max.: 0 / 2147483647 Dieser Parameter stellt eine Zählung der Flanken pro Sekunde für die virtuelle Encoder- Funktion zur Verfügung.
  • Seite 194 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1406 PCAM Haupttypen 32-Bit- Ganzzahl Haupttypen der Positionskurvenscheiben Jedes Bit legt den Kurventyp für die einzelnen Segmente im Haupt-Kurvenscheibenprofil fest. Bei gelöschtem Bit ist die Kurve am Punkt des Segments im Haupt- Kurvenscheibenprofil linear.
  • Seite 195 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1439 PCAM ZusEndPkt Werksein- 32-Bit- stellung: Ganzzahl Hilfsendpunkt der Positionskurvenscheibe Optionen: 1 / 15 Stellt eine Zahl des letzten Kurvenscheibenpunkts zur Verfügung, der im Hilfs- Kurvenscheibenprofil verwendet wurde. 1440 PCAM ZusTypen 32-Bit- Ganzzahl...
  • Seite 196 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1471 PCAM-Status Nur L 32-Bit- Ganzzahl Positionskurvenscheibenstatus Gibt den Status der Positionskurvenscheibenlogik an. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Deaktiviert...
  • Seite 197 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1500 RPI-Konfig 16-Bit- Ganzzahl Konfiguration des Rollenpositionsanzeigers Konfiguration der Rollenpositionsanzeigerfunktion. Optionen: 0 = Deaktiviert Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Aktiviert 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 198 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1507 RPI-Umdr-Eingang Werksein- 32-Bit- stellung: Ganzzahl Rollenpositionsanzeiger für Umdrehungen Eingang Min./Max.: –/+1000000 Legt die Umdrehung des Eingangs-Encoders fest. Dieser Parameter muss mit der Umdrehung des Ausgangs-Encoders P1508 [RPI-Umdr-Ausgang] koordiniert werden, damit die Getriebeübersetzung zwischen Eingangsumdrehungen und Ausgangsumdre- hungen (virtuell) ausgelöst wird.
  • Seite 199 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1516 PosDrehmBst Sts Nur L 16-Bit- Ganzzahl Status der lageorientierten Drehmomentverstärkung Status der Funktion zur lageorientierten Drehmomentverstärkung. Optionen: 0 = Deaktiviert Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Aktiviert stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 200 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1535 VB Config Nur L 16-Bit- Ganzzahl Variable Verstärkungskonfiguration Steuert die variable Verstärkungsfunktion. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 = Deaktiviert stellung: 1 = Aktiviert...
  • Seite 201 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1538 VB Time Einheiten: Sekunden Real Zeit der variablen Verstärkung Werksein- stellung: Legt die Zeitverzögerung fest, für die die Auslösung der variablen Spannungsverstärkung nach einem FU-Start aktiv wird. Min./Max.: 0.0 / 100.0 Dieser Parameter beginnt mit der Abwärtszählung, wenn der FU in den Betriebszustand wechselt.
  • Seite 202 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1548 VB Current Rate Werksein- Nur L Real stellung: Stromstärke der variablen Verstärkung Min./Max.: –/+1000.0 Geänderte Ausgangsstromstärke. 1549 VB Current Hyst Werksein- Real stellung: Stromhysterese der variablen Verstärkung Min./Max.: –/+100.0 Legt den Hysteresepegel um P1550 [VB Cur Thresh] für die Spannungsfunktion der variablen Verstärkung fest.
  • Seite 203 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1581 SR-Status Nur L 16-Bit- Ganzzahl Status der Spindelausrichtung Gibt den Status der Spindelausrichtungslogik an. Optionen: 0 = Deaktiviert Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Aktiviert 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 204 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1592 SR-Bremszeit Einheiten: Sekunden Real Bremszeit für die Spindelausrichtung Werksein- stellung: 10.00 Legt die Bremsrate fest, die während der Positionierung verwendet wird. Min./Max.: 0.00 / 3600.00 1593 SR maxTemp vorw Einheiten: Hz/U/min Real...
  • Seite 205 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1606 D-AKompÜberw3 Iq Werksein- Real stellung: 0.7500 Überwachung 3 lq der D-Achskompensation Min./Max.: 0.0000 / 5.0000 Legt den Iq-Wert (je Einheit) fest, an dem P1605 [D-AchsKompÜberw3] (je Einheit) spezifiziert ist. Dieser Parameter ist nur aktiv, wenn in der Motorsteuerung der Modus für die Flussvektorinduktion (P35 [Motor Strg Modus] = 3 „FV Induktion“) aktiviert wurde.
  • Seite 206 Kapitel 3 Parameter für FU-Anschluss 0 Anzeigename Werte Vollständiger Name Beschreibung 1614 D-A-KompReg 1 Iq Werksein- Real stellung: 0.2500 D-Achskompensation Regen 1 Iq Min./Max.: 0.0000 / 5.0000 Legt den Iq-Wert (je Einheit) fest, an dem P1613 D-AKomp Regen 1 (je Einheit) spezifiziert ist.
  • Seite 207 Parameter für FU-Anschluss 0 Kapitel 3 Anzeigename Werte Vollständiger Name Beschreibung 1623 D-AKomp Regen 6 Werksein- Real stellung: 0.0000 D-Achskompensation Regen 6 Min./Max.: –/+1.0000 Legt den D-Achskompensationswert (je Einheit) bei Iq = P1624 [D-A-KompReg 6 Iq] (je Einheit) für den regenerativen Vorgang fest. D-Achskompensation = D-AKomp Regen 5 + (D-AKomp Regen 6 –...
  • Seite 208 Kapitel 3 Parameter für FU-Anschluss 0 Notizen: Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 209 Kapitel Parameter für Anschluss 10 und Anschluss 11 In diesem Kapitel sind die Parameter für Anschluss 10 und 11 der PowerFlex- Frequenzumrichter der 750-Serie aufgelistet und beschrieben. Die Parameter können mithilfe einer Bedieneinheit (HIM) programmiert (angezeigt/bearbeitet) werden. Nähere Informationen dazu, wie Sie mit der Bedieneinheit Parameter anzeigen und bearbeiten, finden Sie in der Publikation 20HIM-UM001, Enhanced PowerFlex 7-Class Human Interface Module (HIM) User Manual.

  • Seite 210: Parameter Für Umrichter-Bezugspotenzial (Anschluss 10)

    Kapitel 4 Parameter für Anschluss 10 und Anschluss 11 Parameter für Umrichter- Die Parameter für das Umrichter-Bezugspotenzial gelten nur für PowerFlex 755- Frequenzumrichter ab Baugröße 8. Bezugspotenzial (Anschluss 10) Anzeigename Werte Vollständiger Name Beschreibung Sys-Nennstrom Einheiten: Nur L Real 755 (8+) System-Nennstrom Werksein- stellung:...
  • Seite 211 Parameter für Anschluss 10 und Anschluss 11 Kapitel 4 Anzeigename Werte Vollständiger Name Beschreibung Alarmstatus Nur L 16-Bit- 755 (8+) Ganzzahl Alarmstatus Zeigt an, ob im Frequenzumrichter ein Alarmzustand besteht. Im Abschnitt zu P107 [I1-Alarmstatus] erfahren Sie, welche Alarme es derzeit für Umrichter 1 gibt. Nähere Informationen zu Fehler- und Alarmcodes finden Sie in Kapitel Optionen:...

  • Seite 212: Parameter Für Umrichter N (Anschluss 10)

    Kapitel 4 Parameter für Anschluss 10 und Anschluss 11 Parameter für Umrichter n Die Parameter für den Umrichter n gelten nur für PowerFlex 755- (Anschluss 10) Anzeigename Werte Vollständiger Name Beschreibung I1-Fehlerstatus Nur L 32-Bit- 755 (8+) Ganzzahl I2-Fehlerstatus 755 (8+) I3-Fehlerstatus 755 (8+) Fehlerstatus des Umrichters n...
  • Seite 213 Parameter für Anschluss 10 und Anschluss 11 Kapitel 4 Anzeigename Werte Vollständiger Name Beschreibung I1-Strom Ph. U Einheiten: Nur L Real 755 (8+) I2-Strom Ph. U Werksein- 755 (8+) stellung: I3-Strom Ph. U 755 (8+) Min./Max.: –/+3000.0 U-Phasenstrom des Umrichter n Ausgangsstrom, der an Klemme T1 (Phase U) von Umrichter n vorhanden ist.
  • Seite 214 Kapitel 4 Parameter für Anschluss 10 und Anschluss 11 Anzeigename Werte Vollständiger Name Beschreibung I1VorausWartRück Werksein- 32-Bit- 755 (8+) stellung: 0 = „Bereit“ Ganzzahl I2VorausWartRück 755 (8+) Optionen: 0 = „Bereit“ I3VorausWartRück 755 (8+) 1 = „KühlLüfterLb“ Reset für vorausschauende Wartung von Umrichtern 2 = „IntLftLeb“...

  • Seite 215: Parameter Für Umrichter-Bezugspotenzial (Anschluss 11)

    Parameter für Anschluss 10 und Anschluss 11 Kapitel 4 Parameter für Umrichter- Die Parameter für das Umrichter-Bezugspotenzial gelten nur für PowerFlex 755- Frequenzumrichter mit AC-Eingang und ab Baugröße 8. Bezugspotenzial (Anschluss 11) Anzeigename Werte Vollständiger Name Beschreibung Sys-Nennstrom Einheiten: Nur L Real 755 (8+) System-Nennstrom Werksein-...
  • Seite 216 Kapitel 4 Parameter für Anschluss 10 und Anschluss 11 Anzeigename Werte Vollständiger Name Beschreibung Erdstrom-Fehler Einheiten: Real 755 (8+) Erdstrom-Fehler-Pegel Werksein- stellung: 600.0 Der Schwellwert, ab dem Spitzen im Erdstrom einen Fehler im Umrichtersystem auslösen. Der Umrichter meldet einen Fehler, wenn auf einem beliebigen Umrichter der Min./Max.: 0.0 / 3000.0 Spitzeneingangserdstrom diesen Schwellwert fünf Leitungszyklen lang überschreitet.

  • Seite 217: Parameter Für Umrichter N (Anschluss 11)

    Parameter für Anschluss 10 und Anschluss 11 Kapitel 4 Parameter für Umrichter n Die Parameter für den Umrichter n gelten nur für PowerFlex 755- Frequenzumrichter mit AC-Eingang und ab Baugröße 8. (Anschluss 11) Anzeigename Werte Vollständiger Name Beschreibung U1-Fehlerstatus1 Nur L 32-Bit- 755 (8+) Ganzzahl U2-Fehlerstatus1...
  • Seite 218 Kapitel 4 Parameter für Anschluss 10 und Anschluss 11 Anzeigename Werte Vollständiger Name Beschreibung U1 L1Phasenstrom Einheiten: Nur L Real 755 (8+) U2 L1Phasenstrom Werksein- 755 (8+) stellung: U3 L1Phasenstrom 755 (8+) Min./Max.: –/+9000.0 Phasenstrom Leitung 1 des Wandlers n Eingangsstrom an Klemme L1 (Phase R) von Wandler n.
  • Seite 219 Parameter für Anschluss 10 und Anschluss 11 Kapitel 4 Anzeigename Werte Vollständiger Name Beschreibung U1 L1+2 Volt Einheiten: V AC Nur L Real 755 (8+) U2 L1+2 Volt Werksein- 755 (8+) stellung: U3 L1+2 Volt 755 (8+) Min./Max.: 0.0 / 850.0 Netzspannung von Leitung 1 zu Leitung 2 von Wandler n Der Phase-Phase-Effektivwert der Netzspannung zwischen L1 und L2 für Wandler n.

  • Seite 220: Parameter Für Vorladungs-Bezugspotenzial (Anschluss 11)

    Kapitel 4 Parameter für Anschluss 10 und Anschluss 11 Parameter für Vorladungs- Die Parameter für Vorladungs-Bezugspotenzial gelten nur für PowerFlex 755- Frequenzumrichter mit Bezugspotenzial-DC-Stromeingang ab Baugröße 8. Bezugspotenzial (Anschluss 11) Anzeigename Werte Vollständiger Name Beschreibung Sys-Nennstrom Einheiten: Nur L Real 755 (8+) System-Nennstrom Werksein-...
  • Seite 221 Parameter für Anschluss 10 und Anschluss 11 Kapitel 4 Anzeigename Werte Vollständiger Name Beschreibung Main DC Bus Volt Einheiten: V DC Real 755 (8+) Haupt-DC-Busspannung Werksein- stellung: 0.00 Legt die Haupt-DC-Busspannung fest. Min./Max.: 0,00/1200,00 Gateplatinentemp Einheiten: °C Nur L Real 755 (8+) Gateplatinentemperatur Werksein-...

  • Seite 222: Parameter Für Vorladung N (Anschluss 11)

    Kapitel 4 Parameter für Anschluss 10 und Anschluss 11 Parameter für Vorladung n Die Parameter für die Vorladung n gelten nur für PowerFlex 755- Frequenzumrichter mit Bezugspotenzial-DC-Eingang ab Baugröße 8. (Anschluss 11) Anzeigename Werte Vollständiger Name Beschreibung P1 Board Status Nur L 32-Bit- 755 (8+) Ganzzahl...
  • Seite 223 Parameter für Anschluss 10 und Anschluss 11 Kapitel 4 Anzeigename Werte Vollständiger Name Beschreibung P1 Fault Status1 Nur L 32-Bit- 755 (8+) Ganzzahl P2 Fault Status1 755 (8+) P3 Fault Status1 755 (8+) Fehlerstatus 1 von Vorladung n Gibt an, welche Fehlerzustände momentan für die Vorladung n vorliegen. Weitere Informationen zu diesen Fehlercodes finden Sie in Kapitel 6 –...
  • Seite 224 Kapitel 4 Parameter für Anschluss 10 und Anschluss 11 Anzeigename Werte Vollständiger Name Beschreibung P1 DC Bus Volts Einheiten: V DC Nur L Real 755 (8+) P2 DC Bus Volts Werksein- 755 (8+) stellung: P3 DC Bus Volts 755 (8+) Min./Max.: 0.0 / 1200.0 DC-Busspannung der Vorladung n...
  • Seite 225 Parameter für Anschluss 10 und Anschluss 11 Kapitel 4 Anzeigename Werte Vollständiger Name Beschreibung P1 Testpt Sel 1 Werksein- 32-Bit- 755 (8+) stellung: Ganzzahl P1 Testpt Sel 2 755 (8+) Min./Max.: 0 / 65535 P2 Testpt Sel 1 755 (8+) P2 Testpt Sel 2 755 (8+) P3 Testpt Sel 1...
  • Seite 226 Kapitel 4 Parameter für Anschluss 10 und Anschluss 11 Notizen: Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 227: Parameter Für Integrierte Funktionen Und Optionale Module

    Kapitel Parameter für integrierte Funktionen und optionale Module In diesem Kapitel sind die Parameter für die integrierten Funktionen und optionalen Module der PowerFlex-Frequenzumrichter der Serie 750 aufgelistet und beschrieben. Die Parameter können mithilfe einer Bedieneinheit (HIM) programmiert (angezeigt/bearbeitet) werden. Nähere Informationen dazu, wie Sie mit der Bedieneinheit Parameter anzeigen und bearbeiten, finden Sie in der Publikation 20HIM-UM001, Enhanced PowerFlex 7-Class Human Interface Module (HIM) User Manual.

  • Seite 228: Parameter Für Integriertes Ethernet/Ip (Anschluss 13)

    Kapitel 5 Parameter für integrierte Funktionen und optionale Module Parameter für integriertes Eine vollständige Beschreibung der Funktion für integriertes EtherNet/IP finden Sie in der Publikation 750COM-UM001, PowerFlex 755-Antrieb mit EtherNet/IP (Anschluss 13) integriertem EtherNet/IP-Adapter – Benutzerhandbuch. Anzeigename Werte Vollständiger Name Beschreibung DV v.
  • Seite 229 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung IP-Adr Kfg 1 Werksein- 32-Bit- stellung: Ganzzahl IP Addr Cfg 2 Min./Max.: 0 / 255 IP Addr Cfg 3 IP Addr Cfg 4 IP-Adresskonfiguration 1 bis 4 Legt die Bytes in der IP-Adresse fest.
  • Seite 230 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Netzrate akt. Werksein- Nur L 32-Bit- stellung: 0 = „Keine Verb.“ Ganzzahl Aktuelle Netzwerkgeschwindigkeit Optionen: 0 = „Keine Verb.“ Zeigt die aktuelle Netzwerkgeschwindigkeit an, die vom Adapter verwendet wird. 1 = „10 Mbps Voll“...
  • Seite 231 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung PeerFhl Aktion Werksein- 32-Bit- stellung: 0 = „Fehler“ Ganzzahl Aktion bei Peer-Fehler Optionen: 0 = „Fehler“ Legt die Aktion für den Adapter und den Frequenzumrichter fest, wenn der Adapter erkennt, dass die Peer-E/A-Kommunikation unterbrochen wurde.
  • Seite 232 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Fhl Kfg DL 01 Werksein- 32-Bit- stellung: Ganzzahl Min./Max.: 0 / 4294967295 Fhl Kfg DL 16 DeviceLogix-Fehlerkonfiguration Legt die Daten fest, die an den Datalink des Antriebs gesendet werden, wenn einer der folgenden Punkte zutrifft: •...
  • Seite 233 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung VonPeerAdr 1 Werksein- 32-Bit- stellung: Ganzzahl [Fr Peer Addr 2] Min./Max.: 0 / 255 VonPeerAdr 3 VonPeerAdr 4 Von Peer-Adresse 1 bis 4 Legt die Bytes in der IP-Adresse fest, die das Gerät angibt, von dem der Adapter Peer-E/A-Daten empfängt (konsumiert).

  • Seite 234: Kommunikationskonfigurationen

    Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung PeerDauer Einheiten: Sekunden Real Peerdauer Werksein- stellung: 10.00 Legt die Mindestzeit fest, für die der Adapter beim Übertragen von Daten an einen Peer wartet. Min./Max.: 0.01 / 10.00 Wichtig: Änderungen an diesem Parameter werden ignoriert, wenn P91 [AnPeerAktiv.] gleich „0“...
  • Seite 235 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Logische Befehls-/Statuswörter Tabelle 4 – Logisches Befehlswort Logische Bits 9 8 7 6 5 4 3 2 1 0 Befehl Beschreibung Normal Stop 0 = Kein Normalstopp 1 = Normalstopp Start 0 = Kein Start 1 = Start Tippen 1...
  • Seite 236 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Tabelle 5 – Logisches Statuswort Logische Bits 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Befehl Beschreibung x Run Ready 0 = Nicht ausführungsbereit...

  • Seite 237: Parameter Für Integriertes Devicelogix (Anschluss 14)

    Parameter für integrierte Funktionen und optionale Module Kapitel 5 Parameter für integriertes DeviceLogix (Anschluss 14) Anzeigename Werte Vollständiger Name Beschreibung DLX Aus 01 Werksein- 32-Bit, stellung: real Min./Max.: 0 / 159999 DLX Aus 14 14 Schwebeausgänge, die über das DeviceLogix-Programm gesteuert werden. Diese werden in der Regel einem Parameter zugeordnet, dessen Wert sie schreiben.
  • Seite 238 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung DLX DigAus Sts2 Nur L 32-Bit- Ganzzahl Stellt den individuellen EIN-/AUS-Status der 16 DLX DOPs zur Verfügung. Optionen: Werksein 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Bedingung aus...
  • Seite 239 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung DLX Real SP1 Werksein- Real stellung: Min./Max.: –/+220000000 DLX Real SP16 16 reale 32-Bit-Scratchpad-Register zur Verwendung durch das DLX-Programm. DLX DINT SP1 Werksein- 32-Bit- stellung: Ganzzahl Min./Max.: –2147483648 / 2147483647 DLX DINT SP8...

  • Seite 240: Parameter Für E/A-Module Der Serie 11

    Kapitel 5 Parameter für integrierte Funktionen und optionale Module Parameter für E/A-Module der Serie 11 Anzeigename Werte Vollständiger Name Beschreibung Status Dig. Ein. Nur L 16-Bit- Ganzzahl Status des Digitaleingangs Status der Digitaleingänge. Optionen: 0 = Eingang nicht aktiviert Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Eingang aktiviert...
  • Seite 241 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Dig. Aus. inv. 16-Bit- Ganzzahl Digital Output Invert Kehrt den ausgewählten Digitalausgang um. Optionen: 0 = Ausgang nicht umgekehrt Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Ausgang umgekehrt stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 242 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung RO0-Akt. Zeit Einheiten: Sekunden Real Aktivierte Zeit für Relaisausgang 0 Werksein- stellung: Legt die Zeit für die Einschaltverzögerung der Digitalausgänge fest. Dies ist die Zeit zwischen dem Auftreten einer Bedingung und der Aktivierung des Relais. Min./Max.: 0.0 / 600.0 RO0-Deakt.
  • Seite 243 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung RO1-Deakt. Zeit Einheiten: Sekunden Real Deaktivierte Zeit Relaisausgang 1 – E/A-Modul 20-750-1132C-2R oder 20-750-1132D- Werksein- 2R der Serie 11 ist installiert. stellung: TO0-Deakt. Zeit Min./Max.: 0.0 / 600.0 Deaktivierte Zeit Transistorausgang 0 –...
  • Seite 244 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung ATEX-Status Nur L 16-Bit- Ganzzahl ATEX-Status Dieser Parameter ist nicht gesperrt und zeigt lediglich den aktuellen Status des ATEX-Wärmesensors an. Bei einem ATEX-Fehler ist der entsprechende Bitwert „1“. Wenn sich die Motortemperatur im optimalen Bereich befindet, ist der Bitwert „0“.
  • Seite 245 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Anlg Ein0-Wert Einheiten: Volt Nur L Real Wert von Analogeingang 0 Wert des Analogeingangs nach der Filter-, Quadratwurzel- und Verlustaktion. Werksein- stellung: 0,000 Volt 0,000 mA Min./Max.: –/+10,000 Volt 0,000/20,000 mA...
  • Seite 246 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Analogausg.-Typ 16-Bit- Ganzzahl Typ des Analogausgangs Wählen Sie den Analogausgangsmodus für jeden Analogausgang aus. Optionen: 0 = Spannungsmodus Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Strommodus 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 247 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Stat.voraussWart Nur L 16-Bit- Ganzzahl Status der vorausschauenden Wartung Status der vorausschauenden Wartung des Relais. Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Bedingung wahr stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 248 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung RO0-LebensErgAkt Werksein- 32-Bit- stellung: 1 = „Alarm“ Ganzzahl Ereignisaktion für die Lebensdauer von Relaisausgang 0 Optionen: 0 = „Ignorieren“ Legt fest, welche Aktion ausgeführt wird, wenn der Prozentsatz der Lebenszyklen des Relais erreicht wurde.

  • Seite 249: Parameter Für E/A-Module Der Serie 22

    Parameter für integrierte Funktionen und optionale Module Kapitel 5 Parameter für E/A-Module der Serie 22 Anzeigename Werte Vollständiger Name Beschreibung Status Dig. Ein. Nur L 16-Bit- Ganzzahl Status des Digitaleingangs Status der Digitaleingänge. Optionen: 0 = Eingang nicht aktiviert Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Eingang aktiviert...
  • Seite 250 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Dig. Aus. inv. 16-Bit- Ganzzahl Digital Output Invert Kehrt den ausgewählten Digitalausgang um. Optionen: 0 = Ausgang nicht umgekehrt Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Ausgang umgekehrt stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 251 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung RO0-Akt. Zeit Einheiten: Sekunden Real Aktivierte Zeit für Relaisausgang 0 Werksein- stellung: Legt die Zeit für die Einschaltverzögerung der Digitalausgänge fest. Dies ist die Zeit zwischen dem Auftreten einer Bedingung und der Aktivierung des Relais. Min./Max.: 0.0 / 600.0 RO0-Deakt.
  • Seite 252 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung RO1-Deakt. Zeit Einheiten: Sekunden Real Deaktivierte Zeit Relaisausgang 1 – E/A-Modul 20-750-2262C-2R oder 20-750-2262D- Werksein- 2R der Serie 22 ist installiert. stellung: TO0-Deakt. Zeit Min./Max.: 0.0 / 600.0 Deaktivierte Zeit Transistorausgang 0 –...
  • Seite 253 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung PTC-Konfig. Werksein- 32-Bit- stellung: 0 = „Ignorieren“ Ganzzahl Konfiguration des positiven Temperaturkoeffizienten Optionen: 0 = „Ignorieren“ Legt die Aktion fest, die vorgenommen wird, wenn der positive Temperaturkoeffizient nicht in Ordnung ist.
  • Seite 254 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Anlg Ein-VerlSts Nur L 16-Bit- Ganzzahl Status des Analogeingangsverlusts Gibt den Status des Analogeingangsverlusts an. Optionen: 0 = Kein Verlust Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Verlust festgestellt 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 255 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Anlg Ein0-FltBbr Werksein- Real stellung: Filterbandbreite für Analogeingang 0 Min./Max.: 0.0 / 500.0 Legt die Filterbandbreite für den Analogeingang fest. Anlg Ein1-Wert Einheiten: Volt Nur L Real Wert von Analogeingang 1 Wert des Analogeingangs nach der Filter-, Quadratwurzel- und Verlustaktion.
  • Seite 256 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Analogausg.-Typ 16-Bit- Ganzzahl Typ des Analogausgangs Wählen Sie den Analogausgangsmodus für jeden Analogausgang aus. Optionen: 0 = Spannungsmodus Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Strommodus 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 257 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Anlg Aus0-Wert Einheiten: Volt Nur L Real Wert von Analogausgang 0 Werksein- Zeigt den Analogausgangswert an. stellung: 10,000 Volt 20,000 mA Min./Max.: –/+10,000 Volt 0,000/20,000 mA Anlg Aus1-Ausw.
  • Seite 258 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Stat.voraussWart Nur L 16-Bit- Ganzzahl Status der vorausschauenden Wartung Status der vorausschauenden Wartung des Relais. Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = Bedingung wahr stellung: 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 259 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung RO1-Lasttyp Werksein- 32-Bit- stellung: 1 = „DC induktiv“ Ganzzahl Lasttyp von Relaisausgang 1 Optionen: 0 = „DC Widerst.“ Legt den Lasttyp fest, der auf das Relais angewandt wird. Muss ordnungsgemäß für die Funktion der vorausschauenden Wartung festgelegt werden, damit eine Vorhersage zur 1 = „DC induktiv“...

  • Seite 260: Parameter Für Module Mit Einem Inkremental-Encoder

    Kapitel 5 Parameter für integrierte Funktionen und optionale Module Parameter für Module mit einem Inkremental-Encoder Anzeigename Werte Vollständiger Name Beschreibung Encoder-Konf. 16-Bit- Ganzzahl Encoder-Konfiguration Konfiguriert die Richtung, Drehzahlberechnungsmethode, den Signaltyp und die aktiven Encoder-Kanäle. Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Bedingung wahr...
  • Seite 261 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Encoder-Status Nur L 16-Bit- Ganzzahl Encoder-Status Statusinformationen für das Inkremental-Encoder-Modul Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 1 = Bedingung wahr 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 262 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Phasenverl. Zhl Werksein- Nur L Real stellung: Phasenverlustzählwert Min./Max.: 0 / 127 Zeigt die Gesamtzahl der Encoderfehler an, die von der Encoderkarte in jedem 1-ms- Abtastintervall erkannt wurden. Diese Werte werden alle 1 ms auf null zurückgesetzt. Die Diagnoseelemente stehen für den Encoder zur Verfügung und zeigen die Fehler an, die innerhalb von 8 ms gezählt wurden.

  • Seite 263: Parameter Für Module Mit Dual-Inkremental-Encoder

    Parameter für integrierte Funktionen und optionale Module Kapitel 5 Parameter für Module mit Dual-Inkremental-Encoder Anzeigename Werte Vollständiger Name Beschreibung Konf. Encoder 0 16-Bit- Ganzzahl Konfiguration von Encoder 0 Konfiguriert die Positionsrichtung, Drehzahlberechnungsmethode, den Signaltyp und die aktiven Encoder-Kanäle, die für Encoder 0 (primärer Encoder) verwendet werden.
  • Seite 264 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Status Encoder 0 Nur L 32-Bit- Ganzzahl Status Encoder 0 Statusinformationen für Encoder 0. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Bit 0 „Z-KanAktiv“...
  • Seite 265 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Konf. Encoder 1 16-Bit- Ganzzahl Konfiguration von Encoder 1 Konfiguriert die Positionsrichtung, Drehzahlberechnungsmethode, den Signaltyp und die aktiven Encoder-Kanäle, die für Encoder 1 (sekundärer Encoder) verwendet werden. Optionen: 0 = Bedingung falsch Werksein-...
  • Seite 266 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Status Encoder 1 32-Bit- Ganzzahl Status Encoder 1 Statusinformationen für Encoder 1. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Bit 0 „Z-KanAktiv“...

  • Seite 267: Modulstatus

    Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung RefFrtKfg 16-Bit- Ganzzahl Konfiguration der Referenzfahrt Konfiguriert Optionen für die Referenzfahrtfunktion. Wird für beide Encoder verwendet. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 = Nicht umgekehrt stellung: 1 = Umgekehrt...

  • Seite 268: Parameter Für Das Universale Rückführungsmodul

    Kapitel 5 Parameter für integrierte Funktionen und optionale Module Parameter für das universale Rückführungsmodul Anzeigename Werte Vollständiger Name Beschreibung Modulstatus Nur L 16-Bit- Ganzzahl Modulstatus Zeigt Fehler- und Alarminformationen des optionalen Rückführungsmoduls an. Optionen: Werksein 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Falsch...
  • Seite 269 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Modulfehl. Reset Werksein- 32-Bit- stellung: 0 = „Bereit“ Ganzzahl Modulfehler-Reset Optionen: 0 = „Bereit“ Bestimmt den Reset-Typ für Module. Das universale Rückführungsmodul lässt das direkte Zurücksetzen von Fehlern am Modul zu. Die Mechanismen zum Löschen von 1 = „Strg&Rf Init“...
  • Seite 270 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Fdbk 0 Identit Nur L 16-Bit- Ganzzahl Identifizierung von Rückführung 0 Zeigt den Encoder-Typ an, der für das Gerät für Rückführung 0 verwendet wird, z. B. Mehrfachdrehung, Kreis-Encoder mit EnDat 2.1-Schnittstelle einschl. inkrementeller SIN/COS-Signale.
  • Seite 271 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Rckf0 Konf. 16-Bit- Ganzzahl Konfiguration von Rückführung 0 Konfigurieren der Richtung, des Positionsdatenformats und der Baudrate für die serielle Kommunikationsschnittstelle für das Gerät für Rückführung 0. Optionen: 0 = Bedingung falsch Werksein-...
  • Seite 272 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Rckf0 Status Nur L 16-Bit- Ganzzahl Status von Rückführung 0 Zeigt rückführungsspezifische Fehler und Alarme des Geräts für Rückführung 0 an. Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung:...
  • Seite 273 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Rckf0 Inkr. Kfg 16-Bit- Ganzzahl Inkrementale Konfiguration der Rückführung 0 Konfiguriert die inkrementale Rückführung des Geräts für Rückführung 0. Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 stellung: 1 = Bedingung wahr 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0...
  • Seite 274 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Rckf0 SSI Auflsg Einheiten: Bits 32-Bit- Ganzzahl SSI-Auflösung von Rückführung 0 Werksein- stellung: Konfiguriert die Anzahl der Bits für die Position innerhalb einer Umdrehung (Auflösung) des SSI-Encoders für das Gerät für Rückführung 0. Einstellung basiert auf den Min./Max.: 8 / 32 Encoderspezifikationen.
  • Seite 275 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Rckf1 Position Werksein- Nur L 32-Bit- stellung: Ganzzahl Rückführung 1 Position Min./Max.: –2147483648 / 2147483647 Zeigt den Positionswert vom Gerät für Rückführung 1 an. Für Parameter 36 [Rckf1 Gerätausw.], Optionen 1, 2, 3 und 4, entspricht eine Umdrehung der Rückführung = 1 048 576.
  • Seite 276 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Fdbk 1 Identit Nur L 16-Bit- Ganzzahl Identifizierung von Rückführung 1 Zeigt den Encoder-Typ an, der für das Gerät für Rückführung 1 verwendet wird, z. B. Mehrfachdrehung, Kreis-Encoder mit EnDat 2.1-Schnittstelle einschl. inkrementeller SIN/COS-Signale.
  • Seite 277 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Rckf1 Konf. 16-Bit- Ganzzahl Konfiguration von Rückführung 1 Konfigurieren der Richtung, des Positionsdatenformats und der Baudrate für die serielle Kommunikationsschnittstelle für das Gerät für Rückführung 1. Optionen: 0 = Bedingung falsch Werksein-...
  • Seite 278 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Rf1 Inkr&SC PPR Einheiten: Impulse/U 32-Bit- Ganzzahl Die inkrementalen und Sinus-Kosinus-Impulse pro Umdrehung für Rückführung 1 Werksein- stellung: 1024 Gibt die Impulse pro Umdrehung (Encoder-Leitungen) des Sinus-Kosinus- oder A-Quad- B-Encoders des Geräts für Rückführung 1 an.
  • Seite 279 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Rckf1 SSI Konf. 16-Bit- Ganzzahl SSI-Konfiguration der Rückführung 1 Konfiguriert die Kommunikation mit einem SSI-Encoder für das Gerät für Rückführung 1. Übertragungsformat: [MSB…Position…LSB], [Fehler-Bit]*, [Paritäts-Bit]*. Optionen: 0 = Bedingung falsch Werksein- 0 0 0 0 0 0 0 0 0 0 0 1 0 1 0 0...
  • Seite 280 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung EncAus Auswahl Werksein- 32-Bit- stellung: 0 = „Kein“ Ganzzahl Auswahl des Encoder-Ausgangs Optionen: 0 = „Kein“ Wählt den Encoder-Ausgang aus. Wenn das Gerät für Rückführung 0 oder 1 als „A Quad B Z“...
  • Seite 281 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Reg.-Ein0 Filter Werksein- Real stellung: 0 = „0 ns“ Filter für Registriereingang 0 Optionen: 0 = „0 ns“ Konfiguriert einen digitalen Filter für den Registriereingang 0. Dieser Filter kann zum Zurückweisen von Störrauschen verwendet werden.
  • Seite 282 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Reg.-Status Nur L 16-Bit- Ganzzahl Registrierungsstatus Status der konfigurierten Registrierereignisse. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 = Falsch...
  • Seite 283 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Parameter zur Konfiguration der Registrierungsverriegelung Die Funktionalitäten der einzelnen Bits der Parameter zur Konfiguration der Registierungsverriegelung finden Sie in den nachfolgenden Tabellen. Die Registrierungsparameter P100, P103, P106 bis P127 können nur dann verwendet werden, wenn die Spindelausrichtungs- und die Referenzfahrtfunktion des FUs aktiv sind.
  • Seite 284 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Abbildung 2 – Auslösungslogik der Registrierung Rückführung Gerät eins Markierung (Z) ist Kanal zugeordnet. (Kanal 1) Position eins Schalter 1, SW1 Eingang Rückführung Gerät zwei Markierung (Z) ist Kanal zugeordnet. (Kanal 2) Schalter 2, SW2 Eingang Position zwei...
  • Seite 285 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Reg.-Verr.1 Psn Werksein- Nur L 32-Bit- stellung: Ganzzahl Reg.-Verr.2 Psn Min./Max.: 2147483648 / 2147483647 Reg.-Verr.3 Psn Reg.-Verr.4 Psn Reg.-Verr.5 Psn Reg.-Verr.6 Psn Reg.-Verr.7 Psn Reg.-Verr.8 Psn Reg.-Verr.9 Psn Reg.-Verr.10 Psn Position der Registrierungsverriegelung X...

  • Seite 286: Parameter Für Module Zur Überwachung Der Sicheren Drehzahl

    Kapitel 5 Parameter für integrierte Funktionen und optionale Module Parameter für Module zur Ausführliche Informationen zur Drehzahlüberwachungsfunktion (Safe Speed Monitor) finden Sie im Abschnitt zum optionalen Modul für die Überwachung der sicheren Drehzahlüberwachung in der Publikation 750-RM001, PowerFlex 750-Series Drehzahl AC Drives Safety Reference Manual.
  • Seite 287 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung KonfigFehlercode Werksein- Nur L 8-Bit- stellung: – Ganzzahl Konfigurationsfehlercode Optionen: 0…36 0 = Kein Fehler 1 = Kennwort erforderlich (Kennw. erf.) 2 = Wert von P21 [SicherhMod.] unzulässig basierend auf dem Wert von P20 [Kask.
  • Seite 288 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Kask. Konfig. Werksein- 8-Bit- stellung: 0 = „Einzel“ Ganzzahl Kaskadierte Konfiguration Optionen: 0 = „Einzel“ Definiert, ob die Sicherheitsoption für die Drehzahlüberwachung eine einzelne Einheit ist oder ob sie eine erste, mittlere oder letzte Position in einem Kaskadensystem mit 1 = „MehrfZuerst“...
  • Seite 289 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Rückf.-Modus Werksein- 8-Bit- stellung: 0 = „EinzelRückf“ Ganzzahl Rückführungsmodus Optionen: 0 = „EinzelRückf“ Wählt die Anzahl der Rückführungsgeräte und den Typ der Diskrepanzprüfung aus. 1 = „DualDz/P-Pr.“ „EinzelRückf“...
  • Seite 290 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Rückf. 2 SpÜberw Werksein- 8-Bit- stellung: 0 = Spannung nicht überwacht Ganzzahl Rückführung 2 Spannungsüberwachung Optionen: 0 = Spannung nicht überwacht Zu überwachende Spannung von Encoder 2. 5 = 5 V +/–5 % 9 = 7 bis 12 V 12 = 12 V +/–5 %...

  • Seite 291: Stoppüberwverz

    Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung SicherhStopp Eing Werksein- 8-Bit- stellung: 1 = „2NC“ Ganzzahl Safe Stop Input Optionen: 0 = „N. belegt“ Konfiguration für den sicheren Stoppeingang („SS Ein“). 1 = „2NC“ „2NC“...
  • Seite 292 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung Begr.DrehzEing Werksein- 8-Bit- stellung: 0 = „N. belegt“ Ganzzahl Begrenzung des Drehzahleingangs Optionen: 0 = „N. belegt“ Konfiguration für den SBD-Eingang. 1 = „2NC“ „2NC“ (1) – Zweikanalig, gleichwertig 2 = „2NC 3s“...

  • Seite 293: Verrüberweing

    Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung TürAusgTyp Werksein- 8-Bit- stellung: 0 = „StrVersFreig“ Ganzzahl Türausgangstyp Optionen: 0 = „StrVersFreig“ Definiert den Verriegelungs- und Entriegelungszustand für den Türsteuerungsausgang (TS-Aus.). 1 = „StrVersSperr“ Wenn der Türausgang dem Strom für die Freigabe entspricht, ist „TS-Aus.“ im 2 = „2Kn-Quelle“...
  • Seite 294 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung MaxDrehzAktiv. Werksein- 8-Bit- stellung: 0 = „Deaktivieren“ Ganzzahl Aktivierung der maximalen Drehzahl Optionen: 0 = „Deaktivieren“ Überwachung der sicheren maximalen Drehzahl aktivieren. 1 = „Aktivieren“ SicherMaxDrehz Einheiten: U/min 16-Bit-...
  • Seite 295 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung Fehlerstatus Nur L 32-Bit- Ganzzahl Fehlerstatus Bit-codierte Fehler. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Bit 0 „KombiFehl“...
  • Seite 296 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Anzeigename Werte Vollständiger Name Beschreibung SicherhStatus Nur L 32-Bit- Ganzzahl Guard Status Gibt den Zustand der Sicherheitsfunktionen im Run-Modus an. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stellung: 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Bit 0 „Status OK“...
  • Seite 297 Parameter für integrierte Funktionen und optionale Module Kapitel 5 Anzeigename Werte Vollständiger Name Beschreibung E/ADiagStatus Nur L 32-Bit- Ganzzahl E/A-Diagnosestatus Gibt den aktuellen Zustand der für die Diagnose verwendeten E/A an. Wichtig: Wenn sich die Sicherheitsoption nicht im Run-Modus befindet, wird dieser Parameter nicht aktualisiert. Optionen: Werksein- 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0...
  • Seite 298 Kapitel 5 Parameter für integrierte Funktionen und optionale Module Notizen: Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 299: Fehler, Alarme Und Konfigurierbare Bedingungen

    Kapitel Fehlerbehebung Dieses Kapitel enthält Informationen, die Ihnen bei der Behebung von Fehlern am PowerFlex®-Frequenzumrichter der Serie 750 helfen sollen. Außerdem finden Sie hier eine Auflistung und Beschreibung der verschiedenen Fehler/Störungen und Alarme. Thema Seite Fehler, Alarme und konfigurierbare Bedingungen Frequenzumrichteranzeigen HIM-Anzeige Manuelles Löschen von Fehlern...
  • Seite 300 Kapitel 6 Fehlerbehebung Beschreibung Major Dieser Fehlertyp tritt bei einem Ausnahmeereignis auf, das den Frequenzumrichter stoppt, während er aktiv ist. Der Frequenzumrichter wechselt in den Zustand „Nicht bereit“. Der Zustand „Bereit“ ist nur möglich, wenn keine Fehler vorliegen. Minor Dieser Fehlertyp ist ein Ausnahmeereignis, durch das der Frequenzumrichter nicht gestoppt wird, solange er aktiv ist.

  • Seite 301: Frequenzumrichteranzeigen

    Fehlerbehebung Kapitel 6 Anzeigen von Fehlern und Alarmen Diagnoseparameter weisen auf Fehlerzustände und Alarmbedingungen hin. Lesen Sie dazu die Gruppe ab Seite 158. Greifen Sie zum Anzeigen der Informationen zur Fehlerhistorie auf die Diagnosefunktion zu und wählen Sie „Faults“ oder „Alarms“ aus. Frequenzumrichteranzeigen Der Zustand des Frequenzumrichters wird ständig überwacht und durch die LEDs und/oder die Bedieneinheit (sofern vorhanden) angezeigt.
  • Seite 302 Kapitel 6 Fehlerbehebung Tabelle 7 – Beschreibung der Statusanzeigen des PowerFlex 755-Frequenzumrichters Name Farbe Zustand Beschreibung Grün Blinkt FU bereit, doch nicht aktiv – es liegen keine Fehler vor. (Status) Leuchtet FU aktiv – es liegen keine Fehler vor. stetig Gelb Blinkt FU ist nicht aktiv, es liegt ein Fehlerzustand vom Typ 2 vor (nicht konfigurierbar) und...

  • Seite 303: Him-Anzeige

    Fehlerbehebung Kapitel 6 HIM-Anzeige Bildschirm mit Fehleranzeigen Der Popup-Bildschirm mit den Fehleranzeigen wird automatisch angezeigt, wenn eine Fehlerbedingung für den Host-FU oder für eines der angeschlossenen Peripheriegeräte erkannt wird. Der Popup-Bildschirm mit den Fehleranzeigen blinkt, um darauf hinzuweisen, dass eine Fehlerbedingung vorliegt. Im Bildschirm wird Folgendes angezeigt: •...

  • Seite 304: 7-Segment-Anzeige Der Pli-Platine (Power Layer Interface)

    Kapitel 6 Fehlerbehebung 7-Segment-Anzeige der PowerFlex 755-Frequenzumrichter ab Baugröße 8 sind mit einem 7-Segment- Anzeigen-Paar ausgestattet, um Status und Zustände der Frequenzumrichter PLI-Platine (Power Layer anzuzeigen. Interface) Anzeige der Serie A Aufleuchten- Anzeige Beschreibung des Segment Fault Clear Weist auf einen gelöschten Fehlerzustand hin. Fault Weist darauf hin, dass ein Fehlerzustand vorliegt.

  • Seite 305: Zurücksetzen Auf Die Werkseinstellungen

    Fehlerbehebung Kapitel 6 Zurücksetzen auf die In der Publikation 20HIM-UM001, PowerFlex 20-HIM-A6/-C6S HIM – User Werkseinstellungen Manual, finden Sie ausführliche Anwendungshinweise zur Bedieneinheit (HIM) und Erläuterungen der HIM-Funktionen, z. B. wie Sie einen PowerFlex- Frequenzumrichter der Serie 750 auf die Voreinstellung ab Werk zurücksetzen können.

  • Seite 306: Hardware-Servicehandbuch

    Kapitel 6 Fehlerbehebung Hardware-Servicehandbuch In der Publikation 750-TG001, PowerFlex 750-Series AC Drive Hardware – Service Manual, finden Sie Schemata und detaillierte Anweisungen zum Austauschen von Teilen für Frequenzumrichter ab Baugröße 8. Integrierte Achssteuerungs- Wenn ein PowerFlex 755 im Modus Integrated Motion on EtherNet/IP verwen- det wird, dann haben die Logix-Steuerung und RSLogix 5000®...

  • Seite 307: Beschreibungen Von Fu-Fehlern Und -Alarmen

    Fehlerbehebung Kapitel 6 Beschreibungen von FU- Tabelle 10 enthält eine Liste mit FU-Fehlern und -Alarmen sowie folgenden Informationen: Fehlern und -Alarmen • Fehler- oder Alarmtyp • Die Maßnahme, die bei einem FU-Fehler ergriffen werden muss • Den Parameter, der zum Konfigurieren des Fehlers oder Alarms verwendet wird (sofern zutreffend) •...
  • Seite 308 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung EingPhasenverl Konfigurierbar EinPhasVerlAktn Die Restwelligkeit des DC-Busses hat einen voreingestellten Wert überschritten. Führen Sie diese Prüfungen und Anpassungen in dieser Reihenfolge aus. • Überprüfen der Eingangsimpedanzsymmetrie. •...
  • Seite 309 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung Bremsschlupf Alarm 1 Die Encoderbewegung hat den in P1110 [BrmsSchlupfzähl] festgelegten Pegel nach dem Einstellen der Bremse überschritten; das Bremsschlupf- manöver steuert den Frequenzumrichter. (Frequenzumrichter ist aktiv.) Schalten Sie den Frequenzumrichter aus und wieder ein, um ihn zurück- zusetzen.
  • Seite 310 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung StrgPlatÜbertemp Rücksetzbarer Coast Der Temperatursensor der Hauptsteuerplatine hat eine übermäßige Fehler (Auslaufen) Wärme erkannt. Siehe Temperaturanforderungen für das Produkt. Module Defaulted Rücksetzbarer Coast Das Modul hat den Befehl erhalten, die Standardwerte zu schreiben. Fehler (Auslaufen) Ungült Code...
  • Seite 311 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung Pri DzRckfVrlst Konfigurierbar Hinweis: Die Nummer des Ein Rückführungsverlust wurde für die Quelle von P127 [Pri DrhzRückf.] Konfigurationsparameters erkannt. Der Rückführungsverlust könnte an einem Problem liegen, das finden Sie im Abschnitt von dem durch P125 [Whl PriDrhzRckf] ausgewählten optionalen zum entsprechenden...
  • Seite 312 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung UngültIDVrsgPlat Nicht Coast Ungültige ID der Leistungsstruktur. rücksetzbarer (Auslaufen) • Überprüfen der Flachkabelverbindung zwischen der Fehler Hauptsteuerplatine und der Leistungsschnittstellenplatine. • Austauschen der Leistungsschnittstellenplatine. MinVerVrsPlatAnw Rücksetzbarer Coast Leistungsstruktur erfordert neue Anwendungsversion.
  • Seite 313 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung DigEinKnfgB Alarm 2 Konflikt am Digitaleingang. Es wurden Eingangsfunktionen ausgewählt, die nicht gleichzeitig vorliegen können (z. B. Betrieb und Stopp). Korrigieren Sie die Konfiguration des Digitaleingangs. •...
  • Seite 314 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung DigEinKnfgC Alarm 2 Konflikt am Digitaleingang. Es wurden Eingangsfunktionen ausgewählt, die nicht demselben Digitaleingang zugewiesen werden können (z. B. Betrieb und Stopp). Korrigieren Sie die Konfiguration des Digitaleingangs.
  • Seite 315 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung Anp SpannSw Alarm 1 Konflikt aufgrund einer ungültigen Auswahl des einstellbaren Spannungssollwerts. Travel Lim Cflct Nicht Strombe- Die Verfahrgrenzwerte stehen miteinander im Konflikt. Die rücksetzbarer grenzungs- Verfahrgrenzwerte für die Vorwärts- und Rückwärtsrichtung weisen Fehler stopp...
  • Seite 316 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung Knfg PosDzBgrz Alarm 2 Der positive Drehzahlsollwert liegt außerhalb des zulässigen Bereichs. Überprüfen Sie die Einstellungen von P38 [PWM Frequenz] und P520 [Max posDrehz]. Niedrigere Trägerfrequenzen sorgen für einen kleineren Ausgangsfrequenzbereich.
  • Seite 317 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung SichAnschlKonfl Alarm 2 Die zulässige Anzahl von Sicherheitsoptionen wurde überschritten. Es kann immer nur ein optionales Sicherheitsmodul installiert werden. Anschl 4 KomVerl Rücksetzbarer Coast Das Gerät am Anschluss kommuniziert nicht mehr mit der Fehler (Auslaufen) Hauptsteuerplatine.
  • Seite 318 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung OutCurShare PhU Alarm 1 Der Ausgangsstrom weist eine Asymmetrie zwischen parallelen Umrichtern in der angegebenen Phase auf, die 15 % über dem OutCurShare PhV Nennstrom des Umrichters liegt. OutCurShare PhW N-1 Operation Alarm 1...

  • Seite 319: Codes Der Fehler- Und Alarmanzeigen Auf Seite

    Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung Programmfehler Automatische Coast Fehler beim Lesen des Speichers. FU-Rückstellung (Auslaufen) Erdung prüfen oder Hauptsteuerplatine austauschen. Floating Point Unit Automatische Coast Firmware-Problem. Not On FU-Rückstellung (Auslaufen) Prüfpunkte abrufen. Aux Processor Not On Automatische Coast...
  • Seite 320 Kapitel 6 Fehlerbehebung Tabelle 11 – Liste der FU-Fehler und -Alarme nach Namen Fehler-/Alarmtext Nummer Fehler-/Alarmtext Nummer Aktivierung Anschl. 9 Prüfs Alt DzRckfVrlst Anschl1 DPIVerl AltSpdReg DL Err Anschl13 Adapter Anlg Ein Verlust Anschl14 Adapter AnlgBerech Prüfsum Anschl2 DPIVerl Anp SpannSw Anschl3 DPIVerl Anschl 1 Adap Anschl4 DPIVerl...
  • Seite 321 Fehlerbehebung Kapitel 6 Fehler-/Alarmtext Nummer Fehler-/Alarmtext Nummer ErdngsWarnung MinVerVrsPlatAnw Erdschluss Module Defaulted Excess Psn Err Motor-PTC-Ausl. ExtVorlFhl Motorüberlast Fahrprofil aktiv MtrLagerLeb FehlerschlLösch MtrLagerSchmier FehlVerfDaten N-1 Operation FlStromSwBer N-1 See Manual Freq Konflikt NegEndBegrz Frequenzumrichterüberlast Net IO Timeout 14037 FU-Einsch. Netzausfall Hilfseingang NVS Not Blank HS Temp Imbal U...
  • Seite 322 Kapitel 6 Fehlerbehebung Fehler-/Alarmtext Nummer Fehler-/Alarmtext Nummer Rerate See Manual U2 Komm-Abbr Safety Brd Fault Überdrehzahlbegrenzung Safety Jmpr Out Überlast Scherstift 1 Überspannung Scherstift 2 Ungült Code SichAnschlKonfl UngültIDVrsgPlat SichStckbr Ein Unterspann SpdReg DL Err VerzögUnterdr Start b. Einsch. VHz Neg Flk StrgPlatÜbertemp VHz Verst Bgrz StromBgrz verr...

  • Seite 323: Fehler Und Alarme Des Umrichters (Anschluss 10) Ab Baugröße 8

    Fehlerbehebung Kapitel 6 Fehler und Alarme des Tabelle 12 finden Sie eine Liste der frequenzumrichterspezifischen Fehler und Alarmmeldungen, den Typ des Fehlers oder der Alarmmeldung, die Abhilfemaß- Umrichters (Anschluss 10) nahmen bei einem Fehler im Antrieb, den zum Konfigurieren des Fehlers oder ab Baugröße 8 Alarms verwendeten Parameter (sofern zutreffend) sowie eine Beschreibung und Abhilfemaßnahmen (sofern zutreffend).
  • Seite 324 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung 10104 I1 ÜbrStrom UPos Rücksetzbarer Coast In der U-, V- oder W-Phase ist im positiven oder negativen Leistungszweig Fehler (Auslaufen) ein momentaner Überstrom aufgetreten. 10204 I2 ÜbrStrom UPos 10304 I3 ÜbrStrom UPos •...
  • Seite 325 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung 10113 I1 KK-ÜbrTemp Rücksetzbarer Coast Der Kühlkörper in FU 1 weist eine Übertemperatur auf. Fehler (Auslaufen) 10213 I2 KK-ÜbrTemp • Sicherstellen, dass der NTC nicht abgezogen wurde oder einen 10313 I3 KK-ÜbrTemp Kurzschluss aufweist.
  • Seite 326 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung 10122 I1 ELüft1 lang Alarm 1/ Lüfter 1 läuft zu langsam. Rücksetzbarer 10222 I2 ELüft1 lang • Mittels Sichtprüfung verifizieren, dass Lüfter 1 dreht. Fehler 10322 I3 ELüft1 lang •...
  • Seite 327 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rückset- zung 10131 I1 FehlListVoll Rücksetzbarer Coast Der Fehlerspeicher ist voll. Es befinden sich mindestens drei weitere Fehler Fehler (Auslaufen) in der Warteschleife. Durch Beheben und Löschen der bestehenden Fehler 10231 I2 FehlListVoll schaffen Sie Platz für weitere Fehler in der Liste (falls vorhanden).

  • Seite 328: Fehler Und Alarme Des Umrichters (Anschluss 11) Ab Baugröße 8

    Kapitel 6 Fehlerbehebung Fehler und Alarme des Tabelle 13 finden Sie eine Liste der umrichterspezifischen Fehler und Alarme, den Typ des Fehlers oder Alarms, die Abhilfemaßnahmen bei einem Fehler im Umrichters (Anschluss 11) ab Antrieb, den zum Konfigurieren des Fehlers oder Alarms verwendeten Parameter Baugröße 8 (sofern zutreffend) sowie eine Beschreibung und Abhilfemaßnahmen (sofern zutreffend).
  • Seite 329 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurationspara- Autom. Beschreibung/Aktion(en) nisnr. aktion meter Rück- setzung 11112 U1 KK-Übertemp Alarm 1 Überschreitet die Kühlkörpertemperatur 95 °C, wird ein Alarm ausgegeben; überschreitet sie 100 °C, tritt ein Fehler auf. 11212 U2 KK-Übertemp Rücksetzbarer Coast 11312 U3 KK-Übertemp...
  • Seite 330 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurationspara- Autom. Beschreibung/Aktion(en) nisnr. aktion meter Rück- setzung 11134 U1 Überstrom Rücksetzbarer Coast Der AC-Spitzeneingangsstrom hat 3000 A fünf Leitungszyklen lang Fehler (Auslaufen) überschritten. 11234 U2 Überstrom 11334 U3 Überstrom • Sicherstellen, dass die Stromwandler angeschlossen sind. •...
  • Seite 331 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurationspara- Autom. Beschreibung/Aktion(en) nisnr. aktion meter Rück- setzung 11140 U1 NTC der Nicht Coast Im NTC der Umrichter-Gate-Zündbaugruppe liegt ein Kurzschluss vor. Anschaltgruppe rücksetzbarer (Auslaufen) Wenn die Temperatur über 200 °C beträgt, wird von einem Kurzschluss 11240 kurzgeschlossen Fehler...
  • Seite 332 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurationspara- Autom. Beschreibung/Aktion(en) nisnr. aktion meter Rück- setzung 11145 U1 DC-Bus Kurz Nicht Coast Der Spitzenstrom hat während des Vorladens 150 % des rücksetzbarer (Auslaufen) Umrichternennwerts überschritten. Spitzenladeströme sind 11245 U2 DC-Bus Kurz Fehler normalerweise auf 50 % des Umrichternennwerts beschränkt.
  • Seite 333 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurationspara- Autom. Beschreibung/Aktion(en) nisnr. aktion meter Rück- setzung 11161 U1 AC-Leit Hoch Rücksetzbarer Coast Die Netzleitungsspannung hat 565 V (bei 400-V-Antrieben) oder 815 V Fehler (Auslaufen) (bei 600-V-Antrieben) überschritten, was der Nennzwischenkreisspan- 11261 U2 AC-Leit Hoch nung von 799 V DC (bei 400-V-Antrieben) oder 1150 V DC (bei 600-V- 11361 U3 AC-Leit Hoch...

  • Seite 334: Fehler Und Alarme Der Voraufladung (Anschluss 11)

    Kapitel 6 Fehlerbehebung Fehler und Alarme der Tabelle 14 finden Sie eine Liste der für die Voraufladung spezifischen Fehler und Alarme, den Typ des Fehlers oder des Alarms, die Abhilfemaßnahmen bei Voraufladung (Anschluss 11) FU-Fehlern, den zum Konfigurieren des Fehlers oder Alarms verwendeten ab Baugröße 8 Parameter (sofern zutreffend) sowie eine Beschreibung und Abhilfemaßnahmen (sofern zutreffend).
  • Seite 335 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rück- setzung 11138 P1 Brd Overtemp Rücksetzbarer Coast Die Gate-Zündbaugruppe weist eine Übertemperatur auf. Dieser Fehler Fehler (Auslaufen) ereignet sich, wenn die Temperatur der Gate-Zündbaugruppe 70 °C 11238 P2 Brd Overtemp überschreitet.
  • Seite 336 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) nisnr. aktion parameter Rück- setzung 11157 P1 BFuse Harness Nicht Coast Es wurde festgestellt, dass die Verbindung des Kabelbaums einer rücksetzbarer (Auslaufen) Bussicherung unterbrochen wurde. 11257 P2 BFuse Harness Fehler 11357 P3 BFuse Harness •...

  • Seite 337: N-1- Und Neueinstufungsfunktionen

    Fehlerbehebung Kapitel 6 N-1- und Die N-1-Funktion steht bei Frequenzumrichtern ab Baugröße 9 zur Verfügung. Dank dieser Funktion kann der FU mit verringerten Stromgrenzwerten Neueinstufungsfunktionen betrieben werden, wenn eine der parallel geschalteten Umrichter-/Wandler-FU- Baugruppen ausfällt. Der Buchstabe N steht für die Anzahl der FU-Baugruppen im Frequenzumrich- ter.

  • Seite 338: Verwenden Der Neueinstufungsfunktion

    Kapitel 6 Fehlerbehebung 3. Schalten Sie den FU ein. Bei ausgebauter FU-Baugruppe wird der Fehler F360 angezeigt, der darauf hinweist, dass Sie im Handbuch weitere Informationen zu N-1 finden. 4. Überprüfen Sie die neue Einstufung, die in Anschluss 10, P21 [Effctv I Rating] angezeigt wird.
  • Seite 339 Fehlerbehebung Kapitel 6 8. Schließen Sie die LWL-Kabel wieder an der LWL-Schnittstellenplatine an. 9. Schalten Sie den FU ein. Bei ausgebauter FU-Baugruppe wird ein Anschlussüberprüfungsfehler angezeigt, der darauf hinweist, dass ein Umrichter vorhanden ist. 10. Drücken Sie an der Bedieneinheit die Taste FIX, um den Fehler zu quittieren, und drücken Sie anschließend die Eingabetaste, um dies zu bestätigen.
  • Seite 340 Kapitel 6 Fehlerbehebung 1. Speichern Sie die aktuelle Parametereinstellung des Antriebs über die Bedieneinheit, DriveExecutive™ oder DriveExplorer™. 2. Ziehen Sie alle Stromversorgungskabel zum Frequenzumrichter ab. ACHTUNG: Zur Vermeidung eines elektrischen Schlags muss sichergestellt werden, dass die Buskondensatoren vor der Wartung vollständig entladen sind.

  • Seite 341: Ereignisse Für Integriertes Ethernet/Ip (Anschluss 13)

    Fehlerbehebung Kapitel 6 Ereignisse für integriertes Der Adapter verfügt über eine Ereigniswarteschleife zum Aufzeichnen signifi- kanter Ereignisse, die bei Betrieb des Adapters auftreten. Tritt ein solches EtherNet/IP (Anschluss 13) Ereignis auf, wird es mit dem entsprechenden numerischen Code und einem Zeitvermerk in die Ereigniswarteschleife eingetragen.
  • Seite 342 Kapitel 6 Fehlerbehebung Code Ereignis Beschreibung 13041 PCCC IO Timeout Der Adapter hat für einen längeren Zeitraum als der PCCC-Steuerungs-Timeout keine PCCC-Steuerungsnachricht empfangen. 13042 Msg Ctrl Open Entweder das Timeout-Attribut im CIP-Register oder im Assembly-Objekt wurde mit einem anderen Wert als Null geschrieben, sodass Steuerungsnachrichten an den Adapter gesendet werden können.

  • Seite 343: E/A-Fehler Und Alarme

    Fehlerbehebung Kapitel 6 E/A-Fehler und Alarme Tabelle 18 finden Sie eine Liste der E/A-spezifischen Fehler und Alarmmeldungen, den Typ des Fehlers oder der Alarmmeldung, die Abhilfemaß- nahmen bei einem FU-Fehler, den zum Konfigurieren des Fehlers oder Alarms verwendeten Parameter (sofern zutreffend) sowie eine Beschreibung und Abhilfemaßnahmen (sofern zutreffend).

  • Seite 344: Atex-Fehler

    Kapitel 6 Fehlerbehebung ATEX-Fehler Tabelle 20 enthält die ATEX-spezifischen Fehler sowie die Gegenmaßnahmen bei FU-Fehlern und deren Beschreibung. Tabelle 20 – Typen, Beschreibungen von ATEX-Fehlern sowie entsprechende Abhilfemaßnahmen Ereigni Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung/Aktion(en) snr. aktion parameter Rück- setzung xx011 PTC Over Temp Rücksetzbarer Coast...

  • Seite 345: Fehler Und Alarme Für Dual-Inkremental-Encoder

    Fehlerbehebung Kapitel 6 Fehler und Alarme für Tabelle 22 finden Sie eine Liste der Encoder-spezifischen Fehler und Alarme, den Typ des Fehlers oder des Alarms, die Abhilfemaßnahmen bei einem FU- Dual-Inkremental- Fehler, den zum Konfigurieren des Fehlers oder Alarms verwendeten Parameter Encoder (sofern zutreffend) sowie eine Beschreibung und Abhilfemaßnahmen (sofern zutreffend).

  • Seite 346: Fehler Und Alarme Der Universalen Rückführung

    Kapitel 6 Fehlerbehebung Fehler und Alarme der Tabelle 23 finden Sie eine Liste der für die universale Rückführung spezifischen Fehler und Alarme, den Typ des Fehlers oder des Alarms, die universalen Rückführung Abhilfemaßnahmen bei einem FU-Fehler, den zum Konfigurieren des Fehlers oder Alarms verwendeten Parameter (sofern zutreffend) sowie eine Beschreibung und Abhilfemaßnahmen (sofern zutreffend).
  • Seite 347 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung nisnr. aktion parameter Rück- setzung xx024 Kn0 FldGrFhl Konfigurierbar Vom Stegmann-Encoder an Kanal 0 mit Hiperface-Schnittstelle gemeldeter Fehler – Angegebene Datenfeldgröße kann nicht geändert Rckf0 Verl.Konf. werden xx025 Kn0 AdressFhl Konfigurierbar Vom Stegmann-Encoder an Kanal 0 mit Hiperface-Schnittstelle gemeldeter Fehler –...
  • Seite 348 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung nisnr. aktion parameter Rück- setzung xx074 Kn0 KeinePosit Konfigurierbar Von einem linearen Stahl-Encoder an Kanal 0 gemeldeter Fehler – Gibt an, dass kein Positionswert zur Verfügung stand – nur möglich nach Rckf0 Verl.Konf.
  • Seite 349 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung nisnr. aktion parameter Rück- setzung xx205 Kn1 ÜberStrFhl Konfigurierbar Vom Heidenhain-Encoder an Kanal 1 mit EnDat-Schnittstelle gemeldeter Fehler – Überstromfehler Rckf1 Verl.Konf. xx206 Kn1 BatterieFhl Konfigurierbar Vom Heidenhain-Encoder an Kanal 1 mit EnDat-Schnittstelle gemeldeter Fehler –...
  • Seite 350 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung nisnr. aktion parameter Rück- setzung xx239 Kn1 DrehzFhl Konfigurierbar Vom Stegmann-Encoder an Kanal 1 mit Hiperface-Schnittstelle gemeldeter Fehler – Zu hohe Drehzahl, keine Positionsbildung möglich Rckf1 Verl.Konf. xx240 Kn1 AllgFhl Konfigurierbar Von einem Encoder an Kanal 1 mit BiSS-Schnittstelle gemeldeter Fehler –...
  • Seite 351 Fehlerbehebung Kapitel 6 Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung nisnr. aktion parameter Rück- setzung xx289 Kn1 Phasenverl. Konfigurierbar Weist darauf hin, dass ein A- oder B-Signal eines A-Quad-B-Inkremental- Encoders an Kanal 1 nicht angeschlossen ist. Rckf1 Verl.Konf. xx290 Kn1 EncNUnterst. Konfigurierbar Weist darauf hin, dass der angeschlossene Encoder an Kanal 1 nicht unterstützt wird.
  • Seite 352 Kapitel 6 Fehlerbehebung Ereig- Fehler-/Alarmtext Fehler- Konfigurations- Autom. Beschreibung nisnr. aktion parameter Rück- setzung xx417 SichKnflkt Alarm 1 Entweder Weist darauf hin, dass sich die Sicherheits-DIP-Schalter in einer ungültigen Position befinden. P9 [Rckf0 Verl.Konf.] oder P39 [Rckf1 Verl.Konf.] xx420 Rf0Rf1Knfl Alarm 2 Weist darauf hin, dass die mit den Parametern P6 [Rckf0 Gerätausw.] und P36 [Rckf1 Gerätausw.] vorgenommene Kombination der Rückführungs-...

  • Seite 353: Verifizieren Von Anschlüssen

    Fehlerbehebung Kapitel 6 Verifizieren von Anschlüssen Beim Anschluss an ausgewählte Geräte – z. B. PowerFlex-Frequenzumrichter der Serie 750 – öffnet sich das Dialogfeld zur Verifizierung der Anschlüsse, wenn während des Verbindungsprozesses Konflikte zwischen Geräten erkannt werden. In der Regel müssen diese Konflikte gelöst werden, bevor eine Verbindung zu dem Gerät hergestellt werden kann.
  • Seite 354 Kapitel 6 Fehlerbehebung Ursache Anzeige Abhilfemaßnahme Fehlerhafte Programmierung des Digitaleingangs. Keine Konfigurieren Sie die Eingangsfunktion. • Es wurden Optionen ausgewählt, die sich Gelb blinkende Beheben Sie die gegenseitig ausschließen (wie z. B. „Tippbetrieb“ Statuslampe und Eingangsfunktionskonflikte. und „Tipp vor“). Anzeige •...
  • Seite 355 Fehlerbehebung Kapitel 6 Betrieb des Motors ist instabil. Ursache Anzeige Abhilfemaßnahme Es wurden falsche Motordaten Keine 1. Nennwertangaben vom Motortypenschild korrekt eingegeben oder es wird kein eingeben. Autotuning durchgeführt. 2. Verfahren „StatischAnp.“ oder „Drehungsanp.“ zur automatischen Anpassung durchführen. Siehe P70 [Autom.

  • Seite 356: Powerflex 755-Heben/Drehmomentprüfung

    Kapitel 6 Fehlerbehebung PowerFlex 755-Heben/ Lesen Sie den folgenden Achtungshinweis, wenn Sie die TorqProve™-Funktion ohne Encoder verwenden möchten. TorqProve kann nur für PowerFlex 755-FUs Drehmomentprüfung verwendet werden. ACHTUNG: Lesen Sie die folgenden Informationen, bevor Sie TorqProve ohne Encoder verwenden. TorqProve ohne Encoder darf nur in Hebeanwendungen eingesetzt werden, in denen keine Personen gefährdet werden können.

  • Seite 357: Optionen Für Technischen Vorgehensweise Beim Anrufen Des Technischen Supports Support

    Fehlerbehebung Kapitel 6 Optionen für technischen Vorgehensweise beim Anrufen des technischen Supports Support Wenn Sie sich an den technischen Support wenden, müssen Sie die folgenden Informationen angeben: • Auftragsnummer • Bestellnummer des Produkts und Seriennummer des Frequenzumrichters (sofern zutreffend). • Seriennummer des Produkts •...

  • Seite 358: Assistenten Für Technischen Support

    Kapitel 6 Fehlerbehebung Assistenten für technischen Support Wenn Sie an einem Antrieb über DriveExplorer™ oder DriveExecutive™ angeschlossen sind, können Sie einen Assistenten für technischen Support einsetzen, um Daten zusammenzustellen, die Sie bei der Diagnose von Problemen mit Ihrem Antrieb und/oder Peripheriegerät unterstützen. Der Assistent sammelt Informationen und speichert die Daten in einer Textdatei.

  • Seite 359: Powerflex 753-Steuerungsblockdiagramme

    Anhang PowerFlex 753-Steuerungsblockdiagramme Die Blockdiagramme in diesem Anhang beziehen sich ausschließlich auf Firmwareversion bis 11.002. Die Flussdiagramme auf den folgenden Seiten veranschaulichen die Algorithmen der PowerFlex 753-FU-Steuerung. Diagramm Seite Flussvektor – Überblick Überblick über VF, SV Drehzahl-/Positionsrückführung Drehzahlregelung – Referenz-/Sollwertüberblick Drehzahlregelung –...

  • Seite 360: Konventionen Und Definitionen In Den Diagrammen

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Konventionen und Definitionen in den De nitions of the Per nit system: 1.0 PU Position = Distance traveled / 1sec at Base Spd Diagrammen 1.0 PU Speed = Base Speed of the Motor 1.0 PU Torque = Base Torque of the Motor * Notes, Important : (1) These diagrams are for reference only and may Symbol egend:...

  • Seite 361: Flussvektor - Überblick

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 5 – Flussvektor – Überblick Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 362: Überblick Über Vf, Sv

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 6 – Überblick über VF, SV Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 363: Drehzahl-/Positionsrückführung

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 7 – Drehzahl-/Positionsrückführung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 364: Drehzahlregelung - Referenz-/Sollwertüberblick

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 8 – Drehzahlregelung – Referenz-/Sollwertüberblick Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 365: Drehzahlregelung - Referenz/Sollwert

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 9 – Drehzahlregelung – Referenz/Sollwert (1) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 366: Drehzahlregelung - Referenz/Sollwert

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 10 – Drehzahlregelung – Referenz/Sollwert (2) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 367: Drehzahlregelung - Referenz/Sollwert

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 11 – Drehzahlregelung – Referenz/Sollwert (3) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 368: Drehzahlregelung - Referenz/Sollwert

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 12 – Drehzahlregelung – Referenz/Sollwert (4) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 369: Drehzahlregelung - Referenz/Sollwert

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 13 – Drehzahlregelung – Referenz/Sollwert (5) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 370: Drehzahlregelung - Regler (Fv)

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 14 – Drehzahlregelung – Regler (FV) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 371: Positionssteuerung - Referenz/Sollwert

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 15 – Positionssteuerung – Referenz/Sollwert Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 372: Positionssteuerung - Regler

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 16 – Positionssteuerung – Regler Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 373: Positionssteuerung - Hilfsfunktionen

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 17 – Positionssteuerung – Hilfsfunktionen Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 374: Positionssteuerung - Referenzfahrt

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 18 – Positionssteuerung – Referenzfahrt Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 375: Drehmomentregelung - Überblick (Im)

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 19 – Drehmomentregelung – Überblick (IM) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 376: Drehmomentregelung - Überblick (Ipm)

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 20 – Drehmomentregelung – Überblick (IPM) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 377: Drehmomentregelung - Referenzskala & -Trimmung

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 21 – Drehmomentregelung – Referenzskala & -trimmung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 378: Drehmomentregelung - Drehmoment

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 22 – Drehmomentregelung – Drehmoment Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 379: Drehmomentregelung - Strom (Im)

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 23 – Drehmomentregelung – Strom (IM) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 380: Drehmomentregelung - Strom (Ipm)

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 24 – Drehmomentregelung – Strom (IPM) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 381: Prozesssteuerung

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 25 – Prozesssteuerung (1) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 382: Prozesssteuerung

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 26 – Prozesssteuerung (2) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 383: Mop-Steuerung

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 27 – MOP-Steuerung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 384: Integrierte Eingänge Und Ausgänge - Digital

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 28 – Integrierte Eingänge und Ausgänge – Digital Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 385: Integrierte Eingänge Und Ausgänge - Analog

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 29 – Integrierte Eingänge und Ausgänge – Analog Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 386: Eingänge Und Ausgänge Der Serie 22 - Digital

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 30 – Eingänge und Ausgänge der Serie 22 – Digital Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 387: Eingänge Und Ausgänge Der Serie 22 - Analog

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 31 – Eingänge und Ausgänge der Serie 22 – Analog Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 388: Eingänge Und Ausgänge Der Serie 11 - Digital

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 32 – Eingänge und Ausgänge der Serie 11 – Digital Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 389: Eingänge Und Ausgänge Der Serie 11 - Analog

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 33 – Eingänge und Ausgänge der Serie 11 – Analog Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 390: Eingänge Und Ausgänge Der Serie 11 - Atex

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 34 – Eingänge und Ausgänge der Serie 11 – ATEX Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 391: Steuerungslogik

    PowerFlex 753-Steuerungsblockdiagramme Anhang A Abbildung 35 – Steuerungslogik Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 392: Inverterüberlast It

    Anhang A PowerFlex 753-Steuerungsblockdiagramme Abbildung 36 – Inverterüberlast IT Abbildung 37 – Variable Verstärkungsspannung – Überblick Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 393 PowerFlex 753-Steuerungsblockdiagramme Anhang A Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 394 Anhang A PowerFlex 753-Steuerungsblockdiagramme Notizen: Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 395: Powerflex 755-Steuerungsblockdiagramme

    Anhang PowerFlex 755-Steuerungsblockdiagramme Die Blockdiagramme in diesem Anhang beziehen sich ausschließlich auf Firmwareversion bis 11.002. Die Flussdiagramme auf den folgenden Seiten veranschaulichen die Algorithmen der PowerFlex 755®-FU-Steuerung. Diagramm Seite Flussvektor – Überblick Überblick über VF, SV Drehzahl-/Positionsrückführung Drehzahlregelung – Referenz-/Sollwertüberblick Drehzahlregelung –...

  • Seite 396: Konventionen Und Definitionen In Den Diagrammen

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Diagramm Seite Reibungskompensation Variable Verstärkungsspannung – Überblick, Funktionseingänge/-ausgänge Diagnosetools Assistent zur schnellen Trenderstellung Konventionen und Definitionen in den Diagrammen Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 397: Flussvektor - Überblick

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 38 – Flussvektor – Überblick Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 398: Überblick Über Vf, Sv

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 39 – Überblick über VF, SV Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 399: Drehzahl-/Positionsrückführung

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 40 – Drehzahl-/Positionsrückführung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 400: Drehzahlregelung - Referenz-/Sollwertüberblick

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 41 – Drehzahlregelung – Referenz-/Sollwertüberblick Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 401: Drehzahlregelung - Referenz/Sollwert

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 42 – Drehzahlregelung – Referenz/Sollwert (1) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 402: Drehzahlregelung - Referenz/Sollwert

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 43 – Drehzahlregelung – Referenz/Sollwert (2) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 403: Drehzahlregelung - Referenz/Sollwert

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 44 – Drehzahlregelung – Referenz/Sollwert (3) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 404: Drehzahlregelung - Referenz/Sollwert

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 45 – Drehzahlregelung – Referenz/Sollwert (4) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 405: Drehzahlregelung - Referenz/Sollwert

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 46 – Drehzahlregelung – Referenz/Sollwert (5) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 406: Drehzahlregelung - Regler (Fv)

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 47 – Drehzahlregelung – Regler (FV) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 407: Positionssteuerung - Referenz/Sollwert

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 48 – Positionssteuerung – Referenz/Sollwert Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 408: Positionssteuerung - Regler

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 49 – Positionssteuerung – Regler Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 409: Positionssteuerung - Hilfsfunktionen

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 50 – Positionssteuerung – Hilfsfunktionen Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 410: Positionssteuerung - Phasenregelkreis

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 51 – Positionssteuerung – Phasenregelkreis Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 411: Positionssteuerung - Positionskurvenscheibe

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 52 – Positionssteuerung – Positionskurvenscheibe Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 412: Positionssteuerung - Profiler/Indexer

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 53 – Positionssteuerung – Profiler/Indexer (1) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 413: Positionssteuerung - Profiler/Indexer (2), Referenzfahrt

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 54 – Positionssteuerung – Profiler/Indexer (2), Referenzfahrt Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 414: Positionssteuerung/Hilfsfunktionen - Rollenpositionsanzeiger

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 55 – Positionssteuerung/Hilfsfunktionen – Rollenpositionsanzeiger Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 415: Positionssteuerung - Spindelausrichtung

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 56 – Positionssteuerung – Spindelausrichtung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 416: Positionssteuerung/Hilfsfunktionen - Lageorientierte Drehmomentverstärkung

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 57 – Positionssteuerung/Hilfsfunktionen – lageorientierte Drehmomentverstärkung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 417: Drehmomentregelung - Überblick (Im & Spm)

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 58 – Drehmomentregelung – Überblick (IM & SPM) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 418: Drehmomentregelung - Überblick (Ipm)

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 59 – Drehmomentregelung – Überblick (IPM) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 419: Drehmomentregelung - Referenzskala & -Trimmung

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 60 – Drehmomentregelung – Referenzskala & -trimmung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 420: Drehmomentregelung - Drehmoment

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 61 – Drehmomentregelung – Drehmoment Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 421: Drehmomentregelung - Strom (Im & Spm)

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 62 – Drehmomentregelung – Strom (IM & SPM) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 422: Drehmomentregelung - Strom (Ipm)

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 63 – Drehmomentregelung – Strom (IPM) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 423: Drehmomentregelung- Trägheitsanpassung

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 64 – Drehmomentregelung– Trägheitsanpassung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 424: Drehmomentregelung- Lastüberwachungs-/Schätzfunktion

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 65 – Drehmomentregelung– Lastüberwachungs-/Schätzfunktion Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 425 PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 66 – Prozesssteuerung (1) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 426 Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 67 – Prozesssteuerung (2) Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 427: Mop-Steuerung

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 68 – MOP-Steuerung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 428: Eingänge Und Ausgänge Der Serie 22 - Digital

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 69 – Eingänge und Ausgänge der Serie 22 – Digital Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 429: Eingänge Und Ausgänge Der Serie 22 - Analog

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 70 – Eingänge und Ausgänge der Serie 22 – Analog Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 430: Eingänge Und Ausgänge Der Serie 11 - Digital

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 71 – Eingänge und Ausgänge der Serie 11 – Digital Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 431: Eingänge Und Ausgänge Der Serie 11 - Analog

    PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 72 – Eingänge und Ausgänge der Serie 11 – Analog Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 432: Eingänge Und Ausgänge Der Serie 11 - Atex

    Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 73 – Eingänge und Ausgänge der Serie 11 – ATEX Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 433 PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 74 – Steuerungslogik Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 434 Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 75 – Inverterüberlast IT Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 435 PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 76 – Reibungskompensation Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 436 Anhang B PowerFlex 755-Steuerungsblockdiagramme Abbildung 77 – Variable Verstärkungsspannung – Überblick, Funktionseingänge/-ausgänge Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 437 PowerFlex 755-Steuerungsblockdiagramme Anhang B Abbildung 78 – Diagnosetools Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...
  • Seite 438 Anhang B PowerFlex 755-Steuerungsblockdiagramme Assistent zur schnellen Trenderstellung Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 439: Spannungstoleranz

    Anhang Anwendungshinweise Spannungstoleranz Drive Rating Netznennspannung Motornennspannung Nutzleistungsbereich Betriebsbereich des Frequenz- des Frequenz- umrichters umrichters 380…400 380…528 342…528 400…528 460…528 Nutzleistungsbereich des Motornennspannung zu FU-Nennspannung 10 %. Frequenzumrichters = Der Nennstrom steht über den gesamten Nutzleistungsbereich des FUs zur Verfügung Betriebsbereich des FUs = Niedrigste Motornennspannung –...

  • Seite 440: Powerflex 755-Heben/Drehmomentprüfung

    Anhang C Anwendungshinweise PowerFlex 755-Heben/ TorqProve™ ist ein Merkmal des PowerFlex® 755-Frequenzumrichters und wurde für Anwendungen konzipiert, die eine ordnungsgemäße Koordination zwischen Drehmomentprüfung Motorsteuerung und mechanischer Bremse erfordern. Vor dem Lösen einer mechanischen Bremse prüft der Frequenzumrichter den Phasendurchgang am Motorausgang und überprüft die ordnungsgemäße Motorsteuerung (Drehmo- mentprüfung).

  • Seite 441: Abstimmung Des Motors Für Anwendungen Mit Drehmomentprüfung

    Anwendungshinweise Anhang C Abbildung 79 – Flussdiagramm der Drehmomentprüfung Operator Commands Command Command Released Run can be initiated anytime Time Drive Running [Brk Release Time] [Brk Set Time] [ZeroSpdFloatTime] Parameter 1107 Parameter 1108 Parameter 1113 Drive Torque Brake Float Brake Brake Actions Prove Initiated...

  • Seite 442: Krankonfiguration Mit Encoder-Rückführung

    Anhang C Anwendungshinweise Krankonfiguration mit Diese Setup-Anweisungen setzen Folgendes voraus: • Antriebs- und Motorbaugröße wurden sorgfältig ausgewählt. Encoder-Rückführung • Der externe Bremswiderstand wurde korrekt ausgelegt. • Der Antrieb verwendet die Werkseinstellungen. Sollte dies nicht der Fall sein, müssen Sie die Relaisausgangsreihenklemme abziehen und den HOST sowie alle ANSCHLÜSSE auf die Werkseinstel- lungen zurücksetzen.

  • Seite 443: Konfigurieren Des Frequenzumrichters

    Anwendungshinweise Anhang C Konfigurieren des Frequenzumrichters 1. Passen Sie die Parametereinstellungen an und geben Sie die Motordaten ein. Parameter Einstellung Bremsendetails P370 [Stoppmodus A] 1 „Rampe“ P372 [Bus Reg Mode A] 2 „Dyn. Bremse“ (Widerstandsbremsung) P382 [DB Resistor Type] 1 „Extern“ P383 [DB Ext Ohms] Ohmwert des externen Widerstands insgesamt.

  • Seite 444: Static Tune (Statische Abstimmung)

    Anhang C Anwendungshinweise Static Tune (Statische Abstimmung) Während der statischen Anpassung bleibt die mechanische Bremse eingestellt. 1. Geben Sie die Einstellungen für den Parameter StatischAnp. ein. Frequenzumrichterparameter Einstellung P70 [Autotune] 2 „StatischAnp.“ E/A-Modul-Parameter (Anschluss X) Einstellung P10 [RO0-Auswahl] 0,00 (Deaktiviert) 2.

  • Seite 445: Rotate Tune (Rotationsabstimmung)

    Anwendungshinweise Anhang C Encoder-Richtung verifizieren 1. Wenn ein Dual-Inkremental-Encoder-Optionsmodul (20-750-DENC-1) verwendet wird und nur ein Encoder angeschlossen ist, dann deaktivieren Sie die Encoder-Überwachung des nicht verwendeten Kanals. Frequenzumrichterparameter Einstellung P132 [Whl ZusDrhzRckf] Encoder-Anschlussnummer, Rckf Encoder 0 (wählt Kanal 0) Encoder-Modul-Parameter Einstellung (Anschluss X) P13 [RckfVerlKon Enc1]...

  • Seite 446: Inertia Tune (Trägheitsanpassung)

    Anhang C Anwendungshinweise 1. Geben Sie die Einstellungen für den Parameter Drehungsanp. ein. Frequenzumrichterparameter Einstellung P70 [Autotune] 3 „Drehungsanp.“ P520 [Max Fwd Speed] Während der automatischen Anpassung verwendeter Drehzahlgrenzwert für Vorwärtslauf. Min. 70 % von P27 [Motornennfreq]. P521 [Max Rev Speed] Während der automatischen Anpassung verwendeter Drehzahlgrenzwert für Rückwärtslauf.

  • Seite 447: Eingänge Für Die Drehzahlauswahl

    Anwendungshinweise Anhang C 3. Stellen Sie die Mindestdrehzahl ein. Frequenzumrichterparameter Einstellung P522 [Min posDrehz] 0.00 P523 [Min negDrehz] 0.00 4. Stellen Sie die Grenzwerte für die maximale Drehzahl ein. Frequenzumrichterparameter Einstellung P520 [Max Fwd Speed] Während des Normalbetriebs verwendeter Drehzahlgrenzwert für Vorwärtslauf.

  • Seite 448: Drehmprüfung

    Anhang C Anwendungshinweise DrehmPrüfung Führen Sie die nachfolgenden Schritte sorgfältig und genau in der hier aufgeführten Reihenfolge durch. 1. Geben Sie die Einstellungen für die Torque Prove-Parameter ein. E/A-Modul-Parameter (Anschluss X) Einstellung P10 [RO0-Auswahl] 0,00 (Deaktiviert) P6 [Dig. Aus. inv.] Bit 0 „Relaisausg 0“...
  • Seite 449 Anwendungshinweise Anhang C 9. Legen Sie die Bremsschlupfdefinition fest. Frequenzumrichterparameter Einstellung P1110 [BrmsSchlupfzähl] 250,00 (Standard) Legt die Anzahl der Encoder-Zählungen fest, anhand derer eine Bremsschlupfbedingung definiert wird. Zählwerte = Encoder PPR x 4 10. Stellen Sie die Schwebetoleranz der Bremse ein. Frequenzumrichterparameter Einstellung P1111 [Schwebetoleranz]...
  • Seite 450 Anhang C Anwendungshinweise Fehlerbehebung Folgende Fehler ereignen sich häufig während der Inbetriebnahme des Frequenzumrichters. F4 „Unterspann“ • Wenn weiterhin Netzspannung vorhanden ist, reduzieren Sie den Unterspannungspegel in P461 [UnterspannPegel]. F5 „Überspann“ • Überwachen Sie die Zwischenkreisspannung während des Kranbetriebs. Begrenzen Sie beim Absenken der Last die Zwischenkreisspannung auf 750 V DC.

  • Seite 451: Krankonfiguration Ohne Encoder

    Anwendungshinweise Anhang C Krankonfiguration ohne Diese Setup-Anweisungen setzen Folgendes voraus: • Antriebs- und Motorbaugröße wurden sorgfältig ausgewählt. Encoder • Der externe Bremswiderstand wurde korrekt ausgelegt. • Der Antrieb verwendet die Werkseinstellungen. Sollte dies nicht der Fall sein, müssen Sie die Relaisausgangsreihenklemme abziehen und den HOST sowie alle ANSCHLÜSSE auf die Werkseinstel- lungen zurücksetzen.
  • Seite 452 Anhang C Anwendungshinweise Konfigurieren des Frequenzumrichters 1. Passen Sie die Parametereinstellungen an und geben Sie die Motordaten ein. Parameter Einstellung Bremsendetails P370 [Stoppmodus A] 1 „Rampe“ P372 [Bus Reg Mode A] 2 „Dyn. Bremse“ (Widerstandsbremsung) P382 [DB Resistor Type] 1 „Extern“ P383 [DB Ext Ohms] Ohmwert des externen Widerstands insgesamt.
  • Seite 453 Anwendungshinweise Anhang C Static Tune (Statische Abstimmung) Während der statischen Anpassung bleibt die mechanische Bremse eingestellt. 1. Geben Sie die Einstellungen für den Parameter StatischAnp. ein. Frequenzumrichterparameter Einstellung P70 [Autotune] 2 „StatischAnp.“ E/A-Modul-Parameter (Anschluss X) Einstellung P10 [RO0-Auswahl] 0,00 (Deaktiviert) 2.
  • Seite 454 Anhang C Anwendungshinweise Rotate Tune (Rotationsabstimmung) Während einer Routine zur Drehungsanpassung dreht der Motor 20 s lang in die Sollrichtung. Die Routine zur Drehungsanpassung muss ohne oder nur mit einer geringen Last durchgeführt werden, z. B. bei Anschluss des Motors an ein Getriebe, eine Seiltrommel oder an ein Drahtseil mit Haken.
  • Seite 455 Anwendungshinweise Anhang C Inertia Tune (Trägheitsanpassung) Die Routine zur Trägheitsanpassung misst die Zeit, die erforderlich ist, um das System (mit Last) mittels P71 [Auto. Drehm.Anp.] auf die Nenndrehzahl zu beschleunigen. Die Testdrehzahl kann durch Reduzierung von P520 [Max posDrehz] und P521 [Max negDrehz] beschränkt werden. Der schnellste Test wird erreicht, wenn für P71 [Auto.

  • Seite 456: Einstellung

    Anhang C Anwendungshinweise 6. Stellen Sie den Drehzahlsollwert ein. Programmieren Sie die voreingestellten Drehzahlwerte gemäß den für die Drehzahlauswahl verwendeten Eingängen. Eingangsstatus (1 = Eingang angesteuert) Quelle für automatischen DI Speed Sel 2 DI Speed Sel 1 DI Speed Sel 0 Sollwert Referenz A Referenz A...
  • Seite 457 Anwendungshinweise Anhang C DrehmPrüfung Führen Sie die nachfolgenden Schritte sorgfältig und genau in der hier aufgeführten Reihenfolge durch. 1. Geben Sie die Einstellungen für die Torque Prove-Parameter ein. E/A-Modul-Parameter (Anschluss X) Einstellung P10 [RO0-Auswahl] 0,00 (Deaktiviert) P6 [Dig. Aus. inv.] Bit 0 „Relaisausg 0“...
  • Seite 458 Anhang C Anwendungshinweise Konfiguration abgeschlossen Der Frequenzumrichter ist nun konfiguriert, und die Drehmomentprüfung für die Steuerung der mechanischen Bremse ist aktiviert. Die Last kann nun angewendet werden. Mithilfe von DriveObserver kann die Anpassung des Drehzahlregelkreises optimiert werden. Verwenden Sie auf der X-Achse eine Zeitskalierung von 30 s. 5.

  • Seite 459: Pumpenabschaltfunktion

    Anwendungshinweise Anhang C Pumpenabschaltfunktion Überblick Die Pumpenabschaltfunktion dient zum Ändern der Drehzahl oder zum automatischen Stoppen von Pferdekopfpumpen auf der Grundlage der Drehmomentrückführung vom Motor. Diese Funktion ist nützlich, um die Produktion zu maximieren und den mechanischen Verschleiß zu verringern. Sie haben zwei Möglichkeiten, P1187 [Pumpe Aus Konfig] so zu konfigurieren, dass eine Pumpenabschaltung erkannt wird.

  • Seite 460: Erfassen Von Motor- Und Pumpendaten

    Anhang C Anwendungshinweise Erfassen von Motor- und Pumpendaten Geben Sie in die Tabelle die angegebenen Motor- und Pumpendaten ein. Motordaten Motornennspannung Motornennstrom Motornennfrequenz Motornennumdrehungen U/min Motornennleistung Motor Poles Pole Pumpendaten Durchmesser Zoll Getriebeantriebsscheibe Getriebeverhältnis Getriebenennleistung Kin# Durchmesser Zoll Motorantriebsscheibe Eingabe der Motordaten Geben Sie die Motordaten aus der Tabelle oben ein und passen Sie die Parametereinstellungen an.

  • Seite 461: Ausführen Der Routine Zur Motorabstimmung

    Anwendungshinweise Anhang C Ausführen der Routine zur Motorabstimmung Der Frequenzumrichter kann auf den Motor abgestimmt werden. Auf automatische Abstimmroutinen können Sie direkt oder über das Startmenü zugreifen. Bei der Abstimmung sollte der Motor von der Pferdekopfpumpe abgekoppelt sein und es wird empfohlen, eine Routine für die Rotationsabstimmung auszuführen.

  • Seite 462: Eingeben Der Pumpendaten

    Anhang C Anwendungshinweise Eingeben der Pumpendaten Geben Sie die Pumpendaten ein und passen Sie die Parametereinstellungen an. Parameter Einstellung Pferdekopfpumpe P1178 [MtrAntriebScheib] Durchmesser in Zoll. P1179 [ÖlsmpfPumpeKfg] 1 „Pferdekopfpumpe“ P1181 [Getriebegrenze] Prozent von P1182 [GetriebeNennlstg] P1182 [GetriebeNennlstg] Getriebenennleistung. P1183 [GetriebeVerhält] Nennübersetzungsverhältnis des Getriebes.

  • Seite 463: Initialisieren Der Pumpenhubposition

    Anwendungshinweise Anhang C Speichern des Pumpenzyklusdrehmoments 1. Überprüfen Sie, ob der Ölsumpf voll ist. 2. Geben Sie eine Solldrehzahl ein. 3. Starten Sie die Pferdekopfpumpe von der Bedieneinheit aus. 4. Setzen Sie P1192 [PumpeZkls speich] auf Option 1 „Aktivieren“. Wenn die Pumpenabschaltfunktion eine Signaturkurvenform für das Drehmoment einer Pferdekopfpumpe erkennt, wird die Kurvenform gespeichert und der Parameter auf 0 „Deaktiviert“...

  • Seite 464: Funktion Zur Initialisierung Der Pumpenabschaltung

    Anhang C Anwendungshinweise Abbildung 80 – Einstellungen von DriveObserver Auf den Wert von P970 [Testpunktausw. 1] wird durch P972 [Testpkt L-Wert 1] verwiesen. 5. Legen Sie P970 [Testpunktausw. 1] auf einen Zykluszähler von 2043 fest. Funktion zur Initialisierung der Pumpenabschaltung 1.

  • Seite 465: Feinabstimmung

    Anwendungshinweise Anhang C Feinabstimmung P1195 [Pumpe Aus Pegel], P1196 [Pumpe Aus Drehz] und P1197 [Pumpe Aus Zeit] tragen alle zur Produktivität des Ölsumpfs bei und müssen angepasst werden. Weitere Informationen finden Sie in den Parameterbeschreibungen in Kapitel Gelegentlich beginnt sich die Position relativ zur Drehmomentsignatur zu verschieben.

  • Seite 466: Übersicht Zur Pumpenabschaltsteuerung

    Anhang C Anwendungshinweise Übersicht zur Pumpenabschaltsteuerung Basissatz für „Automatic“/„Position“ Die folgenden Schritte umreißen in etwa, wie die anfängliche Pumpenabschalt- steuerung (Pumpe Aus Strg) im PowerFlex 753 konfiguriert wird. Mit der Standardkonfiguration ist das Abwärtshubdrehmoment mit P1187 [Pumpe Aus Konfig] auf 0 „Automatisch“ oder 1 „Position“ und P1190 [Pumpe Aus Strg] auf 1 „Basis festl“...
  • Seite 467 Anwendungshinweise Anhang C Betrieb mit verringerter Drehzahl Wenn eine Pumpenabschaltbedingung vorliegt und P1189 [Pumpe Aus Aktion] auf 0 „ÄndGeschw“ gesetzt ist, senkt der in P1196 [Pumpe Aus Drehz] festgelegte Prozentsatz die Solldrehzahl. Verringerte Drehzahl = Solldrehzahl – (Solldrehzahl x P1196) 8.
  • Seite 468 Anhang C Anwendungshinweise 15. Beim Betrieb mit der zweiten reduzierten Pumpenabschaltdrehzahl wird jeder fünfte Hub mit dem zweiten neuen Basiswert verglichen, um festzustellen, ob eine anhaltende Pumpenabschaltbedingung vorliegt. Wenn die Abtastwerte des Abwärtshubdrehmoments während der in P1197 [Pumpe Aus Zeit] festgelegten Zeit stabil bleiben, tritt Folgendes ein: •...
  • Seite 469 Anwendungshinweise Anhang C Die nächsten drei Hübe dienen dazu, dass sich die Pumpe setzen kann. 3. P1191 [Pumpe Aus Status] Bit 6 „Pumpe stabil“ = 1. 4. Die Pferdekopfpumpe läuft unter normalen Bedingungen. 5. Beim Betrieb unter normalen Bedingungen wird jeder fünfte Hub mit dem Basiswert verglichen, um eine Pumpenabschaltbedingung festzustellen.
  • Seite 470 Anhang C Anwendungshinweise Testpunkt Beschreibung TP 2036 POSITION4 in Pumpenabschaltung TP 2037 POSITION5 in Pumpenabschaltung TP 2038 Aktive Position in Pumpenabschaltung TP 2039 Positionszustand in Pumpenabschaltung TP 2040 Stark gefiltertes Drehmoment für Positionserkennung in Pumpenabschaltung TP 2041 Zustand der Pferdekopfpumpensteuerung in Pumpenabschaltung TP 2042 Durchschn.

  • Seite 471: Vorausschauende Wartung Mit Logix

    Anwendungshinweise Anhang C Vorausschauende Wartung Die PowerFlex 753- und 755-Frequenzumrichter enthalten Algorithmen für die vorausschauende Wartung, mit der eine längere Betriebszeit von Maschinen, mit Logix Prozessen und Einrichtungen erzielt werden soll. Diese Algorithmen überwachen die Lebensdauer bestimmter Komponenten. Mit ihrer Hilfe können Mitarbeiter darüber informiert werden, dass sich die Komponenten dem Ende ihrer Lebensdauer nähern, sodass sie ausgewechselt werden können, bevor sie ausfallen.

  • Seite 472: Vorausschauende Wartung Für Frequenzumrichter In Der Ausführung Für Bodenmontage (Baugröße 8 Bis 10)

    Anhang C Anwendungshinweise Vorausschauende Wartung für Frequenzumrichter in der Ausführung für Bodenmontage (Baugröße 8 bis 10) Frequenzumrichter mit Bodenmontage können parallel mehrere Leistungsstruk- turen und daher mehrere Lüftergruppen aufweisen, was die vorausschauende Wartung komplizierter macht als bei Frequenzumrichtern mit Wandmontage. Zur Minimierung der Parameteranzahl verfügen die parallelen Umrichter-, Wandler- und Vorladungseinheiten über keine separaten Parameter [Total Life] und [Remaining Life].
  • Seite 473 Anwendungshinweise Anhang C Sie müssen die Werte des Parameters [Remaining Life] für die Schaltschranklüf- ter in jeder Leistungsstruktur berechnen. Diese Berechnung ist immer dann erforderlich, wenn sich der Parameter [Elapsed Life] einer Leistungsstruktur von den anderen unterscheidet. Dieser Unterschied kann auftreten, wenn eine Leistungsstruktur ersetzt oder getrennt von den anderen gewartet wurde.
  • Seite 474 Anhang C Anwendungshinweise 3. Konfigurieren Sie die Nachrichtenbefehle. a. Klicken Sie auf die Registerkarte „Configuration“. Siehe Abbildung Abbildung 84 – Bildschirm „Message Configuration“ – Registerkarte „Configuration“ b. Klicken Sie im Feld „Message Type“ auf den Abwärtspfeil und wählen Sie „CIP Generic“ aus. c.
  • Seite 475 Anwendungshinweise Anhang C h. Geben Sie in das Feld „Path“ den FU-Namen ein, um den Kommunika- tionspfad des Nachrichtenbefehls zu diesem Frequenzumrichter zu konfigurieren. In diesem Fall lautet der Name des Frequenzumrichters in der Logix-E/A-Verzeichnisstruktur „_DriveName“. i. Der Wert für „Total Life“ wird im DINT-Datenformat (doppelte Ganzzahl) zurückgegeben.
  • Seite 476 Anhang C Anwendungshinweise 5. Konfigurieren Sie die Nachrichtenbefehle. a. Klicken Sie auf die Registerkarte „Configuration“. Siehe Abbildung Abbildung 88 – Bildschirm „Message Configuration“ – Registerkarte „Konfiguration“ b. Klicken Sie im Feld „Message Type“ auf den Abwärtspfeil, um „CIP Generic“ auszuwählen. c.
  • Seite 477 Anwendungshinweise Anhang C g. Klicken Sie auf die Registerkarte „Communication“. Siehe Abbildung Abbildung 89 – Bildschirm „Message Configuration“ – Registerkarte „Communication“ h. Geben Sie in das Feld „Path“ den FU-Namen ein, um den Kommunika- tionspfad des Nachrichtenbefehls zu diesem Frequenzumrichter zu konfigurieren.
  • Seite 478 Anhang C Anwendungshinweise Notizen: Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 479: Einführung

    Anhang Verwendung von DeviceLogix Einführung DeviceLogix™ (DLX) ist eine integrierte Komponente am Anschluss 14 von PowerFlex®-Frequenzumrichtern der Serie 750. Sie dient zum Steuern von Ausgängen und zum lokalen Verwalten von Statusinformationen im Frequenz- umrichter. Sie kann eigenständig oder ergänzend zur übergeordneten Steuerung verwendet werden.

  • Seite 480: Leistungsmerkmale

    Anhang D Verwendung von DeviceLogix Beachten Sie die folgenden Unterschiede der Leistungsmerkmale zwischen den FU-Firmwareversionen: PowerFlex 755 v1.xx PowerFlex 753 v1.xx PowerFlex 755 v2.xx DeviceLogix-Bibliothek Version 3 Version 4 Maximale Anzahl von Funktionsblöcken Aktualisierungszeit für das Programm 5 ms (fest): 1 bis 45 Blöcke 5 ms (fest): 1 bis 45 Blöcke abhängig von der Anzahl der 10 ms (fest): 46 bis 90 Blöcke...

  • Seite 481: (Parameter)

    Verwendung von DeviceLogix Anhang D Während des Aus- und Einschaltens der Stromversorgung werden in DeviceLo- gix keine Daten gespeichert. Zeitrelais- und Zählerakkumulatoren, Berechnungs- ergebnisse, gesperrte Bits usw. werden gelöscht. (Parameter) Die Beschreibungen der Parameter für integriertes DeviceLogix finden Sie auf Seite 237.

  • Seite 482: Bit- Und Analog-E/A-Punkte

    Anhang D Verwendung von DeviceLogix Bit- und Analog-E/A-Punkte Die DeviceLogix-Steuerung in Anschluss 14 verwendet 48 Bit-Eingänge, 48 Bit- Ausgänge, 24 Analogeingänge und 17 Analogausgänge, die eine Kommunikation mit den anderen Anschlüssen im Frequenzumrichter ermöglichen (Frequenzum- richter- und Peripherieparameter). Bit-Eingänge Unter anderem stehen die folgenden Bit-Eingänge in das DeviceLogix-Programm zur Verfügung: Bit-Eingänge Beschreibung...

  • Seite 483: Analogeingänge

    Verwendung von DeviceLogix Anhang D Analogeingänge Unter anderem stehen die folgenden Analogeingänge in das DeviceLogix- Programm zur Verfügung: Analogeingänge Beschreibung (12) Hardware-Analogeingänge Scratchpad-Register zur Verwendung durch den • DLX Real EinSP1 bis DLX Real EinSP8 (Real) DLX-Programmiereingang. • DLX DINT EinSP1 bis DLX DINT EinSP4 (DINT) (17) Analog-Netzwerkeingänge Die allgemeine Rückführung korreliert mit dem •...

  • Seite 484: Tipps

    Anhang D Verwendung von DeviceLogix Tipps Datentypen Die DeviceLogix-Parameter für analoge Ein-/Ausgänge unterstützen verschie- dene Datentypen. Beispielsweise ist P17 [DLX Ein 01] ein realer Wert, während P32 [DLX Ein 16] ein DINT-Wert ist. Ordnen Sie einen DLX-Ein-/Ausgang einem Parameter zu, der den gleichen Datentyp aufweist. Funktionsblockelemente unterstützen ebenfalls verschiedene Datentypen.
  • Seite 485 Verwendung von DeviceLogix Anhang D Beispiel 2 – Schreiben von Daten in das Netzwerk Das DeviceLogix-Programm steuert den Wert des Analogausgangs in DLX Aus 01, der in DLX Real SP2 geschrieben wird. Der DLX Real SP2-Wert wird im Netzwerk ausgegeben. DLX Real SP2 ist das Zwischenregister, das den beiden Datenverbünden die Zusammenarbeit ermöglicht.

  • Seite 486: Programmbeispiele

    Anhang D Verwendung von DeviceLogix Beispiel 2 – Schreiben von Daten in das Netzwerk Das DeviceLogix-Programm steuert den Wert des Analogausgangs, der in DLX Real AusSP1 geschrieben wird. Datenverbund Wert Anschluss 0 P905 [Datenausg. A1] Anschluss 14: DLX Real AusSP1 Anschluss 13 P17 [DV z.

  • Seite 487: Parameterkonfiguration

    Verwendung von DeviceLogix Anhang D Abbildung 92 – Logikzuordnung eines Wahlschalters mit zwei Eingängen und vier Positionen Digital Input 1 Output A DIP 1 Output B Out 1 Output C Digital Input 2 Output D DIP 2 Diskrete Eingänge in den Frequenzumrichter werden für Eingang 1 und Eingang 2 verwendet.
  • Seite 488 Anhang D Verwendung von DeviceLogix Funktionsblockprogrammierung Das Beispiel für den Betrieb eines Wahlschalters besteht aus 14 Blöcken, die in der folgenden Abbildung dargestellt sind. Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 489: Beispiel 2: Funktion Eines Skalierungsblocks

    Verwendung von DeviceLogix Anhang D Beispiel 2: Funktion eines Skalierungsblocks Dieses Beispiel veranschaulicht, wie die Funktion eines Skalierungsblocks ähn- lich der Funktion in PowerFlex 700VC über die integrierte DeviceLogix-Kompo- nente im PowerFlex-Frequenzumrichter der Serie 750 erzielt werden kann. Ein Skalierungsblock skaliert einen Parameterwert, wobei der Eingang des Blocks mit einem zu skalierenden Parameter verknüpft wird.
  • Seite 490 Anhang D Verwendung von DeviceLogix Funktionsblockprogrammierung Das Beispiel für den Betrieb eines Skalierungsblocks besteht aus zwölf Blöcken, die in der folgenden Abbildung dargestellt sind. Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 491: Beispiel 3: Separatorbetrieb

    Verwendung von DeviceLogix Anhang D Beispiel 3: Separatorbetrieb In diesem Beispiel wird die grundlegende Steuerungslogik für den Betrieb eines Separators in einem Förderbandsystem veranschaulicht. Der Separator lenkt Teile von einem zufördernden Band an ein oder zwei abfördernde Bänder um. Alternativ hierzu führt er „x“ Teile jedem nachgeschalteten Förderband zu. Sensor Separator Zuförderndes Band...

  • Seite 492: Beispiel 4: Betrieb Eines Pumpwerksumpfs

    Anhang D Verwendung von DeviceLogix Beispiel 4: Betrieb eines Pumpwerksumpfs In diesem Beispiel wird veranschaulicht, wie die grundlegende Steuerungslogik für einfache Applikationen verwendet werden kann. Es wird davon ausgegangen, dass an Anschluss 4 des PowerFlex 755 ein E/A-Modul installiert ist. Abbildung 94 –...

  • Seite 493: Ro0-Auswahl

    Verwendung von DeviceLogix Anhang D Beispiel für die Logikanforderungen: • Wenn der Sensor für kritisch hohen Pegel oder hohen Pegel eingeschaltet ist, dann den Frequenzumrichter einschalten. – Wenn der Sensor für kritisch hohen Pegel eingeschaltet ist, dann für den verbleibenden Pumpzyklus auf eine höhere Frequenz (90 Hz) umschalten.
  • Seite 494 Anhang D Verwendung von DeviceLogix Nr. des Anschluss- Parameter Wert Beschreibung parameters 14.34 DLX DIP 2 Anschluss 4: Dig In Eingang des Sensors für hohen Pegel Status.Eingang 2 14.35 DLX DIP 3 Anschluss 4: Status Dig. Eingang des Sensors für niedrigen Pegel Ein.Eingang 3 14.36 DLX DIP 4...

  • Seite 495: Beispiel 5: Verwenden Der Echtzeituhr

    Verwendung von DeviceLogix Anhang D Abbildung 96 – Fehler-/Alarmschaltkreis Beispiel 5: Verwenden der Echtzeituhr Dieses Beispiel veranschaulicht, wie die Echtzeituhr der PowerFlex- Frequenzumrichter der Serie 750 in einem DeviceLogix-Programm eingesetzt werden kann. Beispiel für die Logikanforderungen: • Frequenzumrichter von Montag bis Freitag zwischen 7:45 Uhr und 5:15 Uhr einschalten Parameterkonfiguration Für dieses Beispiel wurden die folgenden Parameter konfiguriert:...

  • Seite 496: Funktionsblockprogrammierung

    Anhang D Verwendung von DeviceLogix Nr. des Anschluss- Parameter Wert Beschreibung parameters 0.545 DrhzSollw A Ausw Anschluss 0: Festdrehzahl 1 0.571 Festdrehzahl 1 60.00 Betriebsdrehzahl des Frequenzumrichters Funktionsblockprogrammierung Dieses Beispiel besteht aus 15 Blöcken, die in der folgenden Abbildung dargestellt sind. Rockwell Automation-Publikation 750-PM001N-DE-P –...

  • Seite 497: Kompatible Allen-Bradley-Servomotoren

    Informationen sollen Ihnen beim Konfigurieren von PowerFlex- Frequenzumrichtern der Serie 750 mit den entsprechenden Servomotordaten helfen. Informationen zur Kompatibilität und Konfiguration von Allen-Bradley- Servomotoren (einschließlich Motoren für Direktantrieb der Serie RDB) und PM-Motoren anderer Hersteller, die hier nicht aufgeführt sind, erhalten Sie über den technischen Support für Frequenzumrichter von Allen-Bradley.
  • Seite 498 Anhang E Permanentmagnetmotoren Tabelle 27 – Motortypenschild und Nennwerte Modellnummer Motor- Motor- Motor- Motor- Motor- Motor Stromspitze Kont. Stillstands- Max. Motor- nennspannung nennstrom nennfrequenz nenndrehzahl nennleistung Poles (Aeff.) moment des drehzahl (Leitung-zu- (Aeff.) (Hz) (U/min im (kW) Systems (Nm) (U/min) Leitung V eff.) Betrieb) MPM-A1151M...
  • Seite 499 Permanentmagnetmotoren Anhang E Modellnummer Motor- Motor- Motor- Motor- Motor- Motor Stromspitze Kont. Stillstands- Max. Motor- nennspannung nennstrom nennfrequenz nenndrehzahl nennleistung Poles (Aeff.) moment des drehzahl (Leitung-zu- (Aeff.) (Hz) (U/min im (kW) Systems (Nm) (U/min) Leitung V eff.) Betrieb) MPL-A4520P 12.4 234.0 3510 2.20...
  • Seite 500 Anhang E Permanentmagnetmotoren Modellnummer Motor- Motor- Motor- Motor- Motor- Motor Stromspitze Kont. Stillstands- Max. Motor- nennspannung nennstrom nennfrequenz nenndrehzahl nennleistung Poles (Aeff.) moment des drehzahl (Leitung-zu- (Aeff.) (Hz) (U/min im (kW) Systems (Nm) (U/min) Leitung V eff.) Betrieb) MPG-B110-031 12.9 112.0 1120 2.00...

  • Seite 501: Einführung

    Anhang Anwendung Integrated Motion on EtherNet/IP Beim Einsatz in einer Integrated Motion on EtherNet/IP-Anwendung stehen WICHTIG nicht alle Funktionen des Frequenzumrichters zur Verfügung. Einführung Die Anwendung Integrated Motion on EtherNet/IP ist ein Leistungsmerkmal, das auf PowerFlex®-Frequenzumrichtern der Serie 755 mit der Firmware Version 2.xxx verfügbar ist.
  • Seite 502 Anhang F Anwendung Integrated Motion on EtherNet/IP Was bei der Verwendung von PowerFlex 755-Frequenzumrichtern im Modus Integrated Motion on EtherNet/IP zu beachten ist: • Ein Frequenzumrichter der Serie PowerFlex 755 bietet nicht die gleiche Leistung wie ein Kinetix-Servoantrieb und soll diesen auch nicht ersetzen. PowerFlex 755-Update Zeit Update-Zeitraum (Netzwerk) ca.

  • Seite 503: Konfigurationsoptionen Für Die Rückführung

    Anwendung Integrated Motion on EtherNet/IP Anhang F Konfigurationsoptionen für Folgende Kombinationen aus Rückführungsmodulen werden unterstützt. die Rückführung Option Unterstütztes Modul Bestellnummer Gültige Anschlüsse Zwei Rückführungsoptionen Einzel-Inkremental-Encoder 20-750-ENC-1 4…8 Dual-Inkremental-Encoder 20-750-DENC-1 4…8 Universal-Rückführung 20-750-UFB-1 4…6 Zwei Rückführungsoptionen Einzel-Inkremental-Encoder 20-750-ENC-1 4 und 5 und eine Option zur sicheren Dual-Inkremental-Encoder 20-750-DENC-1...
  • Seite 504 Anhang F Anwendung Integrated Motion on EtherNet/IP Einer Integrated Motion on EtherNet/IP-Achse können bis zu zwei Rückfüh- rungsgeräte zugeordnet sein. Sind zwei Geräte in Verwendung, sind sie als „Gerät zur Motorrückführung“ und „Gerät zur Lastrückführung“ definiert. Ebenso werden diese beiden Geräte „Integrated Motion on EtherNet/IP Rückführung 1“ bzw.
  • Seite 505 Anwendung Integrated Motion on EtherNet/IP Anhang F Bestehen zwei Möglichkeiten zum Anschließen eines Encoders an ein Rückfüh- rungsmodul, wird „Kanal A“ für eine Klemmengruppe und „Kanal B“ für die andere Klemmengruppe verwendet. Tabelle 28 sind die zulässigen Integrated Motion on EtherNet/IP-Rückfüh- rungstypen und die korrekten Encoder-Anschlussklemmen für ein Rückfüh- rungsmodul des Typs 20-750-ENC-1 aufgeführt.
  • Seite 506 Anhang F Anwendung Integrated Motion on EtherNet/IP Tabelle 30 – Rückführungstyp und Anschlüsse für eine universale Rückführung Integrated Motion Kanal A (Rckf0) Kanal B (Rckf1) Klemmen Kanal A Klemmen Kanal B on EtherNet/IP- Geräteausw. Geräteausw. (wenn Rückführungstyp unterschiedlich) Nicht spezifiziert Kein (0) nicht zutreffend Digital AqB...

  • Seite 507: Drehmomentprüfung Und Bremsschlupferkennung

    Anwendung Integrated Motion on EtherNet/IP Anhang F Drehmomentprüfung und Bremsschlupferkennung ACHTUNG: Ein Steuerungsverlust bei Anwendungen mit hängenden Lasten kann zu Verletzungen und/oder Schäden an der Anlage führen. Die Last muss stets durch den Frequenzumrichter oder durch eine mechanische Bremse gesteuert werden.

  • Seite 508: Betrieb Mit Encoder-Rückführung

    Anhang F Anwendung Integrated Motion on EtherNet/IP Betrieb mit Encoder-Rückführung Geschwindigkeitsmodus bei Verwendung des MDS-Befehls (Motion Drive Start) zum Betreiben der Achse 1. Der MDS-Befehl wird eingeleitet. Folgende Aktionen werden ausgeführt: • Die Achse ist aktiviert. • Der Ausgangsphasenverlust wird überprüft. •...

  • Seite 509: Einstellungen

    Anwendung Integrated Motion on EtherNet/IP Anhang F 3. Steuern Sie wie gewünscht Position oder Geschwindigkeit der Achse. 4. Es wird ein MSF-Befehl eingeleitet und die Bremsenprüfroutine („Brake Proving“) wird auf Wunsch gestartet. a. Wenn die Bremsenprüfroutine erfolgreich ist, wird die Leistungsstruk- tur deaktiviert und die Achse wechselt in den Zustand „Gestoppt“.
  • Seite 510 Anhang F Anwendung Integrated Motion on EtherNet/IP Tabelle 31 – Parameter für Achseneigenschaften Parametername Beschreibung BrakeTestTorque Prozentsatz des Motornenndrehmoments, der verwendet wird, um die Bremse beim Bremsentest vor dem Lösen der Bremse zu überprüfen. Mit allen Einstellungen über 0 wird die Bremsentestroutine bei normaler Achssteuerung aktiviert, bevor die Bremse gelöst wird.

  • Seite 511: Powerflex 755 Integrated Motion Mit Firmwareversion Ab

    Anwendung Integrated Motion on EtherNet/IP Anhang F PowerFlex 755 Integrated Hinzufügen eines E/A-Moduls zu einem PowerFlex 755- Motion mit Firmwareversion Frequenzumrichter ab 12.001 Sie können der Integrated Motion on EtherNet/IP-Verbindung am Frequenzum- richter ein E/A-Modul hinzufügen, wenn Sie die PowerFlex 755-Firmwarever- sion ab 12.001 und Studio 5000 Logix Designer®...
  • Seite 512 Anhang F Anwendung Integrated Motion on EtherNet/IP 3. Wählen Sie im Dialogfeld „Module Properties“ für den Frequenzumrich- ter auf der Registerkarte „Digital Outputs“ die entsprechenden Digitalaus- gangsfunktionen aus. Konfigurieren einer Auflösung von 20 oder 24 Bit für das Motorrückführungsgerät Sie können eine effektive Auflösung von 20 oder 24 Bit für die folgenden Rückführungsgeräte konfigurieren: •...

  • Seite 513: Zuordnung Parameter/Instanzattribut

    Anwendung Integrated Motion on EtherNet/IP Anhang F Zuordnung Parameter/ Tabelle 32 veranschaulicht die Beziehung zwischen Parametern des PowerFlex 755-Frequenzumrichters und den Integrated Motion on EtherNet/IP- Instanzattribut Attributen. Auf Parameter, die nicht in diesen Tabellen aufgeführt sind, kann nicht zugegriffen werden, und ihre Funktionen stehen nicht zur Verfügung. Tabelle 32 –...
  • Seite 514 Anhang F Anwendung Integrated Motion on EtherNet/IP Tabelle 32 – Zuordnung Parameter/Instanz zu Attributen (Fortsetzung) Integrierte Achssteuerung Parameter Nr. Parametername Integrated Motion-über-EtherNet/IP-Instanz PM IXd-Spannung PM Motor Inductance PM Vqs Reg Ki Integrierte Verstärkung Vqs PM-Motor, E/A-Platine VCL StrRegBbr P126 PriDrhzRckfFltr Feedback n Velocity Filter Taps P155 DI Enable...
  • Seite 515 Anwendung Integrated Motion on EtherNet/IP Anhang F Tabelle 32 – Zuordnung Parameter/Instanz zu Attributen (Fortsetzung) Integrierte Achssteuerung Parameter Nr. Parametername Integrated Motion-über-EtherNet/IP-Instanz P529 Skip Speed Band Skip Speed Band P535 Accel Time 1 Ramp Acceleration P537 Decel Time 1 Ramp Deceleration P540 S-KurvenBeschl Ramp Jerk Control...
  • Seite 516 Anhang F Anwendung Integrated Motion on EtherNet/IP Tabelle 32 – Zuordnung Parameter/Instanz zu Attributen (Fortsetzung) Integrierte Achssteuerung Parameter Nr. Parametername Integrated Motion-über-EtherNet/IP-Instanz P760 Interp DrehzAusg Sollgeschwindigkeit Feininterpolator P761 Interp Dm Ausg Drehmomentbefehl P821 Psn Versatz 1 Position trimmen P830 PsnNtchFltrFreq Position Notch Filter Frequency P833 Psn Aus FltrVrst...

  • Seite 517: Eingang Für Positiven Und Negativen Nachlauf

    Anwendung Integrated Motion on EtherNet/IP Anhang F Motorüberlast Kinetix handhabt eine Überlastsituation anders als der PowerFlex 755- Frequenzumrichter. Bei Kinetix geht es um die Motorkapazität, während es bei PowerFlex 755 um die Motorüberlast geht. Bei dem Bewegungsattribut „Inverter Capacity“ handelt es sich um eine Echtzeitschätzung der kontinuierlich bemessenen Motorwärmekapazität, die während des Vorgangs basierend auf dem Motorwärmemodell genutzt wird.

  • Seite 518: Schützaktivierungsausgang

    Anhang F Anwendung Integrated Motion on EtherNet/IP Eingang für „Regeneration OK“ Diese Funktion erweitert die Funktionalität des Eingangs für „Regeneration OK“ auf den PowerFlex 755-Frequenzumrichter (nur in der integrierten Achssteuerung). Wenn der Frequenzumrichter erkennt, dass der Eingang für „Regeneration OK“ in einen „inaktiven“...

  • Seite 519: Volldigitale Ssi-Rückführung Der Drehausführung

    Statusauslösung und Rückstellung im Parametermodus. Allerdings ist diese Funktionalität aufgrund der schwankenden Hardwarekapazitäten und Thermostatbereiche der Kinetix-E/A-Module und der E/A-Module der Serie 22 nicht für Allen-Bradley® MPL- und MPM-Motoren geeignet. Volldigitale SSI-Rückführung der Drehausführung Lesen Sie vor Verwendung dieser Funktionalität in der Knowledgebase den...

  • Seite 520: Erweiterte Attribute

    Anhang F Anwendung Integrated Motion on EtherNet/IP Erweiterte Attribute Auf die erweiterten Attribute kann über einen MSG-Befehl in RSLogix 5000 zugegriffen werden. Diese Werte sind für alle Schreibvorgänge erweiterter Attribute identisch. Nur die Attributnummer und das Quellelement (Source Element) ändern sich. Führen Sie Nachrichtenbefehle immer aus, wenn die Integrated Motion- WICHTIG Verbindung über EtherNet/IP-Netzwerk eingerichtet wird.

  • Seite 521: Zuordnung Von Fu-Parametern/Erweiterten Attributen

    Anwendung Integrated Motion on EtherNet/IP Anhang F Zuordnung von FU-Parametern/erweiterten Attributen Tabelle 33 – Parameter des PowerFlex 755-Frequenzumrichters in numerischer Reihenfolge Integrierte Achssteuerung Parameter Nr. Parametername Sockel 10 Sockel 16 Erweitertes Attribut Datentyp PWM Frequency PWM Frequency Real 40, Bit 3 Mtr Opt.
  • Seite 522 Anhang F Anwendung Integrated Motion on EtherNet/IP Integrierte Achssteuerung Parameter Nr. Parametername Sockel 10 Sockel 16 Erweitertes Attribut Datentyp Mtr OL Hertz 3001 Motorüberlast in Hertz Real StromBegrenz Kd 2616 StromBegrenz Kd Real StromBegrenz Ki 2617 StromBegrenz Ki Real StromBegrenz Kp 2618 StromBegrenz Kp Real...
  • Seite 523 Anwendung Integrated Motion on EtherNet/IP Anhang F Integrierte Achssteuerung Parameter Nr. Parametername Sockel 10 Sockel 16 Erweitertes Attribut Datentyp Testpunktausw 1 2661 Testpunktausw 1 DINT Testpkt F-Wert 1 2662 Testpkt F-Wert 1 Real Testpkt L-Wert 1 2663 Testpkt L-Wert 1 DINT Testpunktausw 2 2664...

  • Seite 524: Zuordnung Von Umrichterparametern/Erweiterten Attributen

    Anhang F Anwendung Integrated Motion on EtherNet/IP Zuordnung von Umrichterparametern/erweiterten Attributen Tabelle 34 – Parameter der PowerFlex 755-Umrichter in numerischer Reihenfolge Integrierte Achssteuerung Parameter Nr. Parametername Sockel 10 Sockel 16 Erweitertes Attribut Datentyp Sys-Nennstrom 2855 Sys-Nennstrom Real Sys-Nennspannung 2856 Sys-Nennspannung Real I1-Nennstromn 2857...

  • Seite 525: Zuordnung Von Vorladeparametern/Erweiterten Attributen

    Anwendung Integrated Motion on EtherNet/IP Anhang F Zuordnung von Vorladeparametern/erweiterten Attributen Tabelle 36 – Parameter der Vorladung von PowerFlex 755-Sammelschienen in numerischer Reihenfolge Integrierte Achssteuerung Parameter Nr. Parametername Sockel 10 Sockel 16 Erweitertes Attribut Datentyp Sys-Nennstrom 2955 Sys-Nennstrom Real Sys-Nennspannung 2956 Sys-Nennspannung Real P1 Rated Amps...
  • Seite 526 Anhang F Anwendung Integrated Motion on EtherNet/IP E/A-Parameter Tabelle 38 – E/A-Parameter in numerischer Reihenfolge Integrierte Achssteuerung Parameter Nr. Parametername Sockel 10 Sockel 16 Erweitertes Attribut Datentyp Analogausg.-Typ 2820 Analogausg.-Typ DINT Rockwell Automation-Publikation 750-PM001N-DE-P – Februar 2017...

  • Seite 527: Fehler

    Anwendung Integrated Motion on EtherNet/IP Anhang F Fehler Tabelle zeigt die Korrelation zwischen PowerFlex 755-Fehlern und den entsprechenden Fehlern, die auf der Logix-Steuerung und in der RSLogix 5000- Software ausgegeben werden. Die zurückgemeldeten Fehlernummern und der Text sind mit denen des Kinetix 6500 identisch. Hinweis: Fehlercodes/Fehlermeldungen, die auf einem Bediengerät ausgegeben werden, stimmen nicht mit dem überein, was an die Logix-Steuerung zurückgemeldet und potenziell auf einem Bediengerät ausgegeben oder in der...
  • Seite 528 Anhang F Anwendung Integrated Motion on EtherNet/IP Tabelle 39 – PowerFlex 755-Antriebsfehler in numerischer Reihenfolge (Fortsetzung) PowerFlex 755-Frequenzumrichter Integrated Motion on EtherNet/IP Ereignisnr. Fehlertext Code Subcode Fehlertext Anschl 3 Adap Produktspezifisch Anschl 4 Adap Produktspezifisch Anschl 5 Adap Produktspezifisch Anschl 6 Adap Produktspezifisch IR-SpannBer Motor Test Failure...
  • Seite 529 Anwendung Integrated Motion on EtherNet/IP Anhang F Tabelle 39 – PowerFlex 755-Antriebsfehler in numerischer Reihenfolge (Fortsetzung) PowerFlex 755-Frequenzumrichter Integrated Motion on EtherNet/IP Ereignisnr. Fehlertext Code Subcode Fehlertext HW AktStckbr Aus GuardConfigurationFault Safety Brd Fault GuardStopInputFault Safety Jmpr Out GuardConfigurationFault SichStckbr Ein GuardConfigurationFault Anschl 4 KomVerl Produktspezifisch...

  • Seite 530: Zusätzliche Informationsquellen

    Anhang F Anwendung Integrated Motion on EtherNet/IP Fehler bei der Konfiguration im Betrieb ohne Encoder Wenn ein System für den Betrieb ohne Encoder konfiguriert ist und das Programm auf den Prozessor heruntergeladen wurde, fällt die Achse aufgrund eines TorqProve-Konfigurationsfehlers (Alarm „DrhmPKnfOEnc“) aus. Zum Löschen des Konfigurationsfehlers müssen Sie eine Nachricht zu einem erweiterten Attribut („Enhanced Attribute“) an den Frequenzumrichter senden, damit dieser für den Betrieb ohne Encoder konfiguriert werden kann.
