Frequenzumrichter

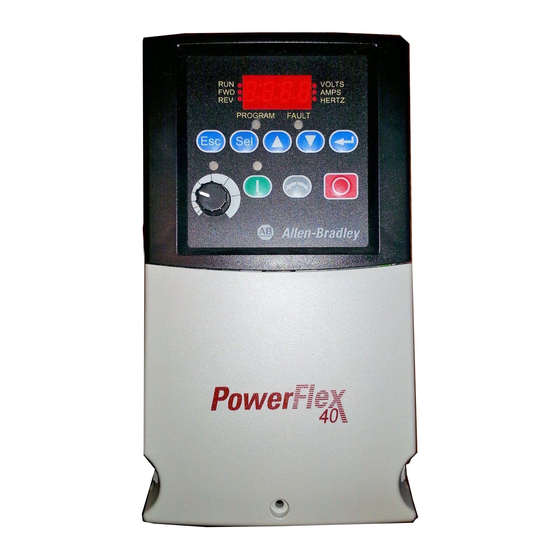

PowerFlex 40
FRN 1.xx - 4.xx
In dieser Kurzanleitung wird beschrieben, wie Sie den Frequenzumrichter
PowerFlex 40 installieren, in Betrieb nehmen und programmieren.Die hierin
enthaltenen Informationen sind jedoch kein Ersatz für das
Benutzerhandbuch und sind nur für qualifiziertes FU-Wartungspersonal
vorgesehen.
Genauere Informationen über den PowerFlex 40, einschließlich EMV-Hinweise,
Anwendungsaspekte und die entsprechenden sicherheitstechnischen Hinweise,
finden Sie im PowerFlex 40-Benutzerhandbuch, Publikation 22B-UM001..., auf
der dem FU beigepackten CD oder unter www.rockwellautomation.com/literature.
Allgemeine Vorsichtshinweise
ACHTUNG: Der FU enthält Hochspannungskondensatoren, die sich erst nach
gewisser Zeit nach der Trennung vom Netz entladen. Vor Arbeiten am
!
Frequenzumrichter muss sichergestellt werden, dass die Netzspannung von den
Netzanschlüssen [R, S, T (L1, L2, L3)] getrennt ist. Warten Sie drei Minuten, bis
die Kondensatoren sich auf eine ungefährliche Spannung entladen haben.
Nichtbeachtung kann schwere oder tödliche Verletzungen zur Folge haben.
Eine dunkle LED-Anzeige bedeutet nicht, dass sich die Kondensatoren
auf eine ungefährliche Spannung entladen haben.
ACHTUNG: Die sachwidrige Verwendung des Parameters A092 [Fhl
Neustartvers] oder A094 [Autostart] kann zu Schäden am Gerät und/oder
!
Verletzungen führen. Diese Funktionen sind nur unter Beachtung der lokal,
national und international geltenden Gesetze, Standards, Vorschriften und der in
der Industrie geltenden Bestimmungen anzuwenden.
ACHTUNG: Die Planung und Ausführung der Installation sowie die
Inbetriebnahme und spätere Wartung des Systems sollten nur von qualifiziertem
!
Fachpersonal ausgeführt werden, das mit Frequenzumrichtern und den daran
angeschlossenen Maschinen vertraut ist. Zuwiderhandlungen können zu
Personen- und/oder Sachschäden führen.
ACHTUNG: Dieser FU enthält Teile und Baugruppen, die empfindlich auf
elektrostatische Entladung reagieren. Bei der Installation, Prüfung, Wartung
!
oder Reparatur des Geräts müssen daher Vorsichtsmaßnahmen getroffen werden,
die solch eine elektrostatische Entladung verhindern, da Komponenten
andernfalls beschädigt werden können. Sollten Sie mit dem Verfahren zur
Verhinderung statischer Entladung nicht vertraut sein, ziehen Sie die
A-B-Publikation 8000-4.5.2, „Guarding Against Electrostatic Damage" oder ein
entsprechendes Handbuch heran.
ACHTUNG: Wird ein FU nicht ordnungsgemäß eingesetzt bzw. installiert,
können Komponenten beschädigt und die Lebensdauer des Produkts dadurch
!
verkürzt werden. Verdrahtungs- bzw. Anwendungsfehler wie unzureichende
Motorgröße, falsche oder unzureichende Netzversorgung und zu hohe
Umgebungstemperaturen können zu Fehlfunktionen im System führen.
Kurzanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Allen-Bradley PowerFlex 40

  • Seite 1 PowerFlex 40 FRN 1.xx - 4.xx In dieser Kurzanleitung wird beschrieben, wie Sie den Frequenzumrichter PowerFlex 40 installieren, in Betrieb nehmen und programmieren.Die hierin enthaltenen Informationen sind jedoch kein Ersatz für das Benutzerhandbuch und sind nur für qualifiziertes FU-Wartungspersonal vorgesehen.
  • Seite 2: Erläuterungen Zum Aufstellen Des Fu

    IP20, NEMA/UL-Typ „offen“ Befestigungsoption A verwenden Befestigungsoption A 40 °C IP66, NEMA/UL-Typ 4X verwenden –10 °C Befestigungsoption B IP30, NEMA/UL-Typ 1 verwenden IP20, NEMA/UL-Typ „offen“ Befestigungsoption B 50 °C verwenden Nennwert erfordert die Installation des PowerFlex 40-Optionskits IP 30, NEMA/UL-Typ 1.
  • Seite 3: Allgemeine Voraussetzungen Für Die Erdung

    Deutsch-3 Allgemeine Voraussetzungen für die Erdung R/L1 U/T1 S/L2 V/T2 T/L3 W/T3 SHLD Entfernen von MOVs Um Schäden am FU zu vermeiden, sollte die MOV-Verbindung zur Erde bei Installation des FU in einem nicht geerdeten Verteilungssystem, in dem die Nennspannung zwischen einer der Phasen 125 % des Phase-Phase-Potenzials übersteigen könnten, unterbrochen werden.
  • Seite 4: Einhaltung Der Eu-Richtlinien

    Deutsch-4 Einhaltung der EU-Richtlinien Einzelheiten zur Einhaltung der Niederspannungs- und der EMV-Richtlinie finden Sie im PowerFlex 40-Benutzerhandbuch auf der im Lieferumfang des FU enthaltenen CD. Sicherungen und Leistungsschalter – Technische Daten FU-Nennwerte Ausgangs- Verlust- Eingangsnennwerte Netzstromleitungsschutz nennwerte leistung Bestell- nummer...
  • Seite 5 Steuervermögen bei Netzausfall: Minimale Toleranz beträgt 0,5 s – typischer Wert beträgt 2 s Fehlerfreie Netzausfall-Überbrückung: 100 ms Dynamischer Brems-Chopper Alle FUs mit allen Nennwerten sind mit internem Brems-IGBT ausgestattet (ausgenommen Versionen ohne Brems-Chopper). Bestellinformationen für DB-Widerstände sind Anhang B des auf der CD enthaltenen PowerFlex 40-Benutzerhandbuchs zu entnehmen.
  • Seite 6 Deutsch-6 Netzanschluss Verdrahtungsnennwerte Empfohlener Kupferdraht 0,4 mm, isoliert, für trockene Nicht abgeschirmt, 600 V, 75 °C THHN/THWN Standorte Anixter OLF-7xxxxx, Abgeschirmt, 600 V, 75 °C oder 90 °C RHH/RHW-2 Belden 29501-29507 oder gleichwertig Anixter 7V-7xxxx-3G Abgeschirmter Kabelkanal, 600 V, 75 °C Shawflex 2ACD/3ACD oder oder 90 °C RHH/RHW-2 gleichwertig...
  • Seite 7: E/A-Klemmenblock - Technische Daten

    0,2 mm (24 AWG) Der angegebene Leiterquerschnitt bezeichnet Maximal- bzw. Minimalgrößen, die in den Klemmenblock passen – es handelt sich nicht um Empfehlungen. Empfohlene maximale Längen für Netz- und Steuerkabel sind dem auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch zu entnehmen.
  • Seite 8: Steuerein- Und Steuerausgänge

    Deutsch-8 Steuerein- und Steuerausgänge Steuerleitungsblockdiagramm Typische Typische Brücke SRC- SNK- aktivieren (1)(4) Verdrahtung Verdrahtung Stopp Start/Vorwärtslauf Richtung/ Rückwärtslauf Digitales Bezugspotential Dig. Eingang1 Dig. Eingang 2 Dig. Eingang 3 Dig. Eingang 4 Opto-Bezugspotenzial +24 V +24 V DC +10 V DC +10 V 0–10 V- (oder ±10 V)- Eingang...
  • Seite 9 Deutsch-9 Steuerungs-E/A-Klemmenbezeichnungen Werkseins- Signal tellung Beschreibung Param. Schließerrelais Fehler Schließerkontakt für Ausgangsrelais A055 Relais- – Ausgangsrelais-Bezugspotenzial Bezugspotenzial Öffnerrelais Fehler Öffnerkontakt für Ausgangsrelais A055 Anwahl-DIP-Schalter 0–10 V Stellt den Analogausgang auf Spannung oder Strom ein. Diese Einstellung für Analogausgang muss mit A065 [Wahl Anlg. Ausg.] übereinstimmen. DIP-Schalter für Stromliefernd Eingänge können über die DIP-Schaltereinstellung als stromziehend (SNK)
  • Seite 10: Vor Dem Einschalten

    Deutsch-10 Vorbereitung auf die FU-Inbetriebnahme ACHTUNG: Legen Sie zunächst Spannung an den FU an, um die im Folgenden beschriebenen Vorgänge für die Inbetriebnahme durchzuführen. Im Gerät liegen allerdings Spannungen in der Höhe der Netzspannung an. Zur Vermeidung eines elektrischen Schlags bzw. von Geräteschäden sollten die folgenden Schritte nur von qualifiziertem Wartungspersonal durchgeführt werden.
  • Seite 11 Einstellung durch Betätigen der Eingabetaste. Wichtig: Zur Deaktivierung des Rückwärtslaufs siehe A095 [Rückw deak]. Eine entsprechende Erläuterung zu möglicherweise während des Einschaltvorgangs angezeigten Fehlercodes finden Sie auf Seite 20. Ausführliche Informationen zur Fehlersuche sind dem auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch zu entnehmen.
  • Seite 12: Integrierter Tastenblock

    Deutsch-12 Integrierter Tastenblock ➋ ➌ ➊ Menü Beschreibung VOLTS Anzeigegruppe (nur zur Anzeige) AMPS HERTZ Besteht aus häufig angezeigten FU-Betriebszuständen. PROGRAM FAULT ➎ ➍ Grundsätzliche Programm-Gruppe Besteht aus häufig verwendeten programmierbaren Funktionen. ➑ ➏ ➐ Erweiterte Programm-Gruppe Besteht aus den restlichen programmierbaren Funktionen.
  • Seite 13: Anzeigen Und Bearbeiten Von Parametern

    Deutsch-13 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch. Anzeigen und Bearbeiten von Parametern Beim Abschalten wird der zuletzt vom Benutzer gewählte Anzeige-Gruppe-Parameter gespeichert. Dieser wird standardmäßig beim nächsten Einschalten angezeigt. Es folgt ein Beispiel grundlegender Funktionen der integrierten Tastatur und der Anzeige. Dieses Beispiel enthält grundlegende Navigationsanweisungen und veranschaulicht, wie der erste Parameter der...
  • Seite 14: Parameter Der Anzeige-Gruppe

    Deutsch-14 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch. Parameter der Anzeige-Gruppe Parameter Min./Max. Anzeige/Optionen d001 [Ausgangsfreq] 0,0/[Maximalfrequenz] 0,1 Hz d002 [Frequenzsollwert] 0,0/[Maximalfrequenz] 0,1 Hz 0,00/(FU-Strom A × 2) d003 [Ausgangsstrom] 0,01 A d004 [Ausgangsspannung] 0/FU-Nennspannung...
  • Seite 15: Schnell-Inbetriebnahme Mit Den Wichtigsten Parametern Der Programm-Gruppe

    Deutsch-15 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch. Schnell-Inbetriebnahme mit den wichtigsten Parametern der Programm-Gruppe Der PowerFlex 40 ist für eine schnelle und problemlose Inbetriebnahme konzipiert. Die Programm-Gruppe enthält die am meisten verwendeten Parameter.
  • Seite 16 Deutsch-16 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch. Erweiterte Parametergruppe Werks- Parameter Min./Max. Anzeige/Optionen einstellung A051 [Wahl Dig. Eing1] 0/27 0 = „Nicht verw.“ 14 = „20mA EingStrg“ E/A-Klemme 05 1 = „Besch/Verz 2“...
  • Seite 17 Deutsch-17 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch. Werks- Parameter Min./Max. Anzeige/Optionen einstellung A065 [Wahl Anlg. Ausg.] 0/23 Maximaler Ausgangswert Position des Option Ausgangsbereich Minimaler Ausgangswert [Anlg. Ausg. OG] DIP-Schalters 0 „AusFreq 0-10“ 0–10 V...
  • Seite 18 Deutsch-18 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch. Werks- Parameter Min./Max. Anzeige/Optionen einstellung A085 [Startverstärk] 0,1 % 2,5 % 0,0/25,0 % Nur aktiv, wenn A084 [Wahl Verstärk] und A125 [Momentperf.mod.] auf „0“ eingestellt sind.
  • Seite 19 Deutsch-19 Weitere Informationen zu Parametern finden Sie im auf der CD enthaltenen PowerFlex 40-Benutzerhandbuch. Werks- Parameter Min./Max. Anzeige/Optionen einstellung A119 [Sprungfrequenz] 0/400 Hz 1 Hz 0 Hz A120 [Sprungfreq-Band] 0,0/30,0 Hz 0,1 Hz 0,0 Hz A121 [Verz. Störung] 0 = „60 Sekunden“...
  • Seite 20 Deutsch-20 Fehlercodes Um einen Fehler zu löschen, die Stopp-Taste drücken, die Stromversorgung aus- und wieder einschalten oder A100 [Störungsquitt] auf 1 oder 2 einstellen. Fehler Beschreibung Hilfseingang Dezentrale Verdrahtung überprüfen. Netzstörung Eine Überprüfung auf niedrige Netzspannung oder Spannungsunterbrechung durchführen. Unterspannung Eine Überprüfung auf niedrige Netzspannung oder Spannungsunterbrechung durchführen.
  • Seite 21 Deutsch-21 FU-Abmessungen PowerFlex 40-Baugrößen – Nennwerte in kW und HP angegeben Bau- 240 V AC – 480 V AC – 600 V AC – größe 120 V AC – 1 Phase 240 V AC – 1 Phase 3 Phasen 3 Phasen...
  • Seite 22 Deutsch-22 Back cover IP66, NEMA-Typ/UL-Typ 4X – Abmessungen sind in mm, Gewichte in kg angegeben. (6.50) (5.75) (0.26) (1.81) (0.91) (10.63) (7.80) (9.96) (1.10) (4.88) (3.50) (0.87) 82.5 (3.25) Gewicht Publikation 22B-QS001D-DE-P – Januar 2007 Ersetzt die Fassung von Oktober 2005 Copyright ©...
