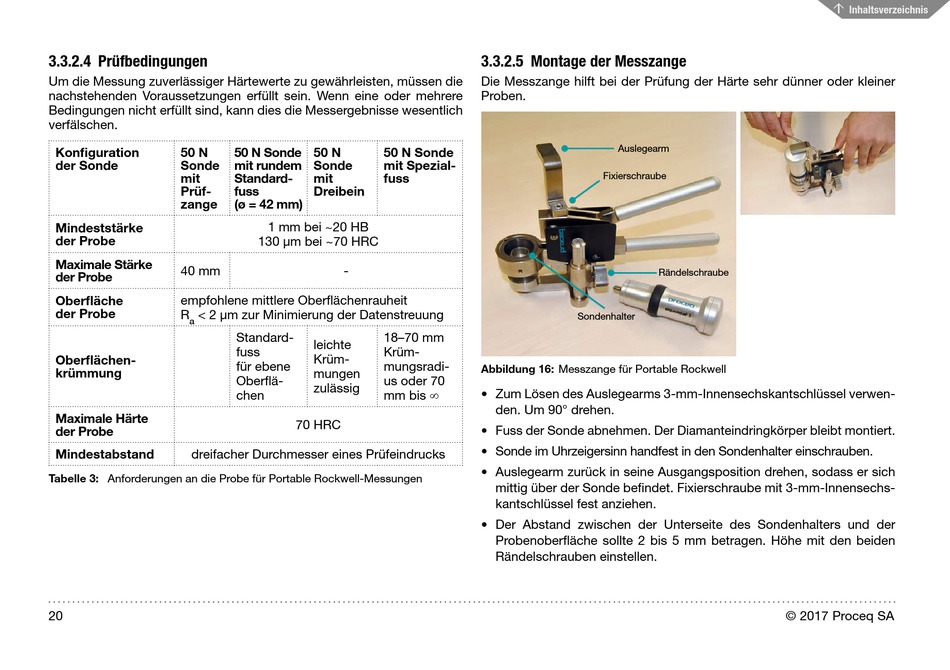

3.3.2.4 Prüfbedingungen
Um die Messung zuverlässiger Härtewerte zu gewährleisten, müssen die
nachstehenden Voraussetzungen erfüllt sein. Wenn eine oder mehrere
Bedingungen nicht erfüllt sind, kann dies die Messergebnisse wesentlich
verfälschen.
Konfiguration
50 N
der Sonde
Sonde
mit
Prüf-
zange
Mindeststärke
der Probe
Maximale Stärke
40 mm
der Probe
empfohlene mittlere Oberflächenrauheit
Oberfläche
der Probe
R
< 2 μm zur Minimierung der Datenstreuung
a
Oberflächen-
krümmung
Maximale Härte
der Probe
Mindestabstand
dreifacher Durchmesser eines Prüfeindrucks
Tabelle 3: Anforderungen an die Probe für Portable Rockwell-Messungen
20
50 N Sonde
50 N
50 N Sonde
mit rundem
Sonde
mit Spezial-
Standard-
mit
fuss
fuss
Dreibein
(ø = 42 mm)
1 mm bei ~20 HB
130 μm bei ~70 HRC
-
Standard-
18–70 mm
leichte
fuss
Krüm-
Krüm-
für ebene
mungsradi-
mungen
Oberflä-
us oder 70
zulässig
mm bis ∞
chen
70 HRC
3.3.2.5 Montage der Messzange
Die Messzange hilft bei der Prüfung der Härte sehr dünner oder kleiner
Proben.
Auslegearm
Fixierschraube
Rändelschraube
Sondenhalter
Abbildung 16: Messzange für Portable Rockwell
• Zum Lösen des Auslegearms 3-mm-Innensechskantschlüssel verwen-
den. Um 90° drehen.
• Fuss der Sonde abnehmen. Der Diamanteindringkörper bleibt montiert.
• Sonde im Uhrzeigersinn handfest in den Sondenhalter einschrauben.
• Auslegearm zurück in seine Ausgangsposition drehen, sodass er sich
mittig über der Sonde befindet. Fixierschraube mit 3-mm-Innensechs-
kantschlüssel fest anziehen.
• Der Abstand zwischen der Unterseite des Sondenhalters und der
Probenoberfläche sollte 2 bis 5 mm betragen. Höhe mit den beiden
Rändelschrauben einstellen.
