3.2.2
Messansichten

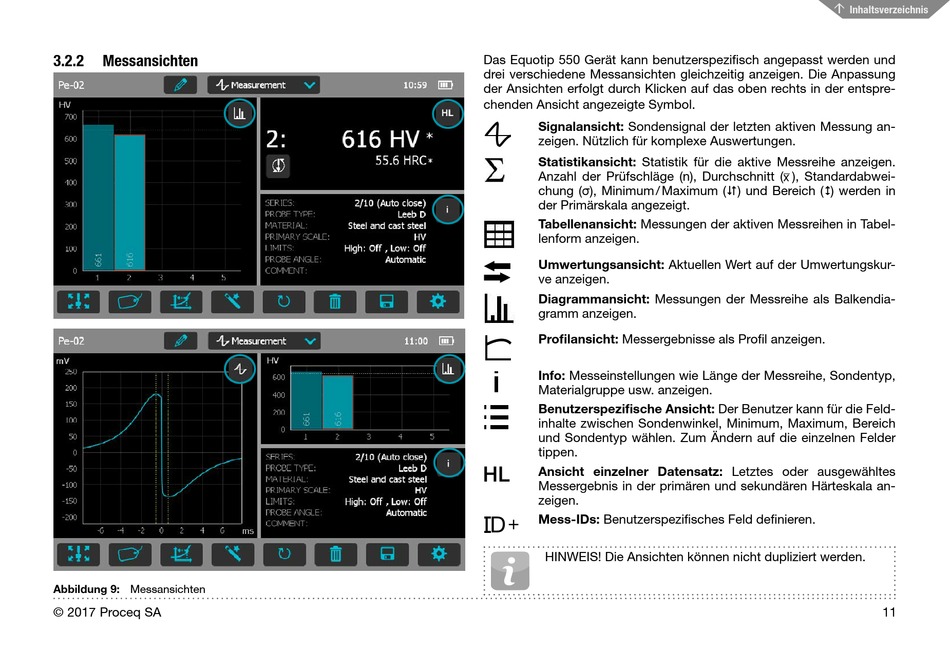

Abbildung 9: Messansichten
© 2017 Proceq SA
Das Equotip 550 Gerät kann benutzerspezifisch angepasst werden und
drei verschiedene Messansichten gleichzeitig anzeigen. Die Anpassung
der Ansichten erfolgt durch Klicken auf das oben rechts in der entspre-
chenden Ansicht angezeigte Symbol.
Signalansicht: Sondensignal der letzten aktiven Messung an-
zeigen. Nützlich für komplexe Auswertungen.
Statistikansicht: Statistik für die aktive Messreihe anzeigen.
Anzahl der Prüfschläge (n), Durchschnitt ( x ), Standardabwei-
chung (σ), Minimum / Maximum () und Bereich () werden in
der Primärskala angezeigt.
Tabellenansicht: Messungen der aktiven Messreihen in Tabel-
lenform anzeigen.
Umwertungsansicht: Aktuellen Wert auf der Umwertungskur-
ve anzeigen.
Diagrammansicht: Messungen der Messreihe als Balkendia-
gramm anzeigen.
Profilansicht: Messergebnisse als Profil anzeigen.
Info: Messeinstellungen wie Länge der Messreihe, Sondentyp,
Materialgruppe usw. anzeigen.
Benutzerspezifische Ansicht: Der Benutzer kann für die Feld-
inhalte zwischen Sondenwinkel, Minimum, Maximum, Bereich
und Sondentyp wählen. Zum Ändern auf die einzelnen Felder
tippen.
HL
Ansicht einzelner Datensatz: Letztes oder ausgewähltes
Messergebnis in der primären und sekundären Härteskala an-
zeigen.
ID
+
Mess-IDs: Benutzerspezifisches Feld definieren.
HINWEIS! Die Ansichten können nicht dupliziert werden.
