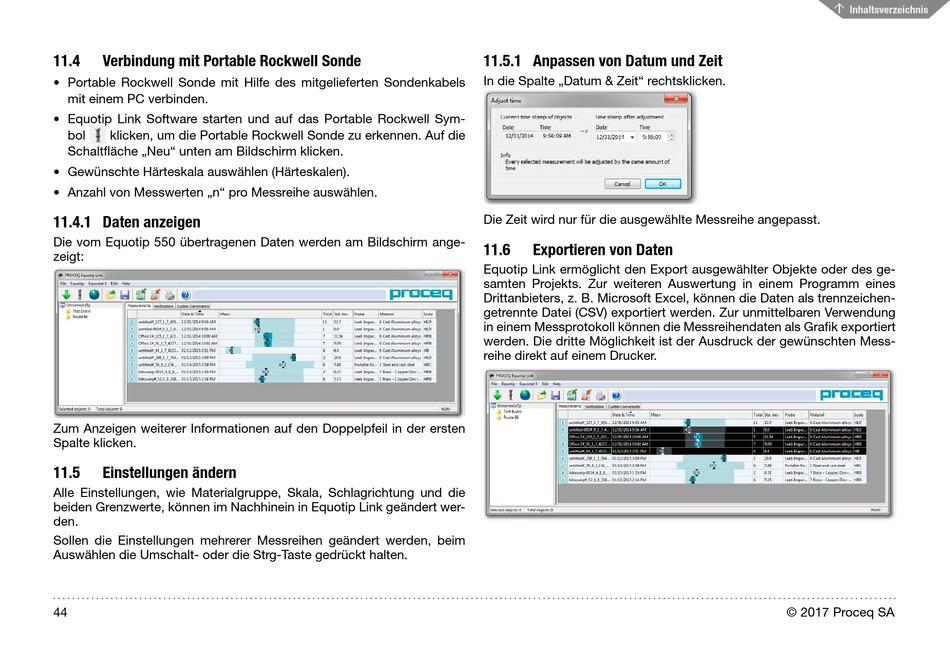

11.4
Verbindung mit Portable Rockwell Sonde
• Portable Rockwell Sonde mit Hilfe des mitgelieferten Sondenkabels
mit einem PC verbinden.
• Equotip Link Software starten und auf das Portable Rockwell Sym-
bol
klicken, um die Portable Rockwell Sonde zu erkennen. Auf die
Schaltfläche „Neu" unten am Bildschirm klicken.
• Gewünschte Härteskala auswählen (Härteskalen).
• Anzahl von Messwerten „n" pro Messreihe auswählen.
11.4.1 Daten anzeigen
Die vom Equotip 550 übertragenen Daten werden am Bildschirm ange-
zeigt:
Zum Anzeigen weiterer Informationen auf den Doppelpfeil in der ersten
Spalte klicken.
11.5
Einstellungen ändern
Alle Einstellungen, wie Materialgruppe, Skala, Schlagrichtung und die
beiden Grenzwerte, können im Nachhinein in Equotip Link geändert wer-
den.
Sollen die Einstellungen mehrerer Messreihen geändert werden, beim
Auswählen die Umschalt- oder die Strg-Taste gedrückt halten.
44
11.5.1 Anpassen von Datum und Zeit
In die Spalte „Datum & Zeit" rechtsklicken.
Die Zeit wird nur für die ausgewählte Messreihe angepasst.
11.6
Exportieren von Daten
Equotip Link ermöglicht den Export ausgewählter Objekte oder des ge-
samten Projekts. Zur weiteren Auswertung in einem Programm eines
Drittanbieters, z. B. Microsoft Excel, können die Daten als trennzeichen-
getrennte Datei (CSV) exportiert werden. Zur unmittelbaren Verwendung
in einem Messprotokoll können die Messreihendaten als Grafik exportiert
werden. Die dritte Möglichkeit ist der Ausdruck der gewünschten Mess-
reihe direkt auf einem Drucker.
