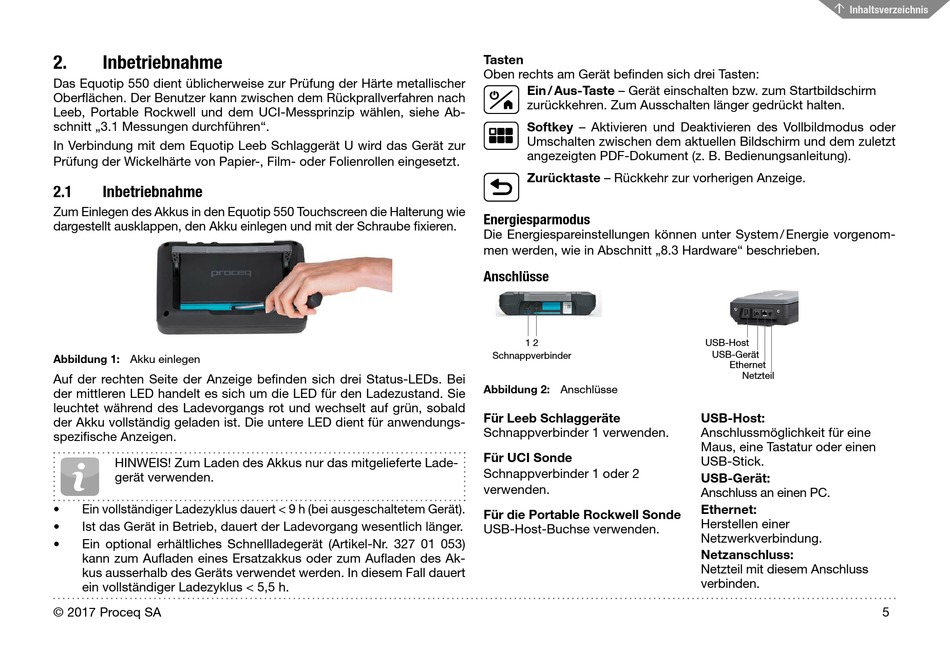

2.
Inbetriebnahme
Das Equotip 550 dient üblicherweise zur Prüfung der Härte metallischer
Oberflächen. Der Benutzer kann zwischen dem Rückprallverfahren nach
Leeb, Portable Rockwell und dem UCI-Messprinzip wählen, siehe Ab-
schnitt „3.1 Messungen durchführen".
In Verbindung mit dem Equotip Leeb Schlaggerät U wird das Gerät zur
Prüfung der Wickelhärte von Papier-, Film- oder Folienrollen eingesetzt.
2.1
Inbetriebnahme
Zum Einlegen des Akkus in den Equotip 550 Touchscreen die Halterung wie
dargestellt ausklappen, den Akku einlegen und mit der Schraube fixieren.
Abbildung 1: Akku einlegen
Auf der rechten Seite der Anzeige befinden sich drei Status-LEDs. Bei
der mittleren LED handelt es sich um die LED für den Ladezustand. Sie
leuchtet während des Ladevorgangs rot und wechselt auf grün, sobald
der Akku vollständig geladen ist. Die untere LED dient für anwendungs-
spezifische Anzeigen.
HINWEIS! Zum Laden des Akkus nur das mitgelieferte Lade-
gerät verwenden.
•
Ein vollständiger Ladezyklus dauert < 9 h (bei ausgeschaltetem Gerät).
•
Ist das Gerät in Betrieb, dauert der Ladevorgang wesentlich länger.
•
Ein optional erhältliches Schnellladegerät (Artikel-Nr. 327 01 053)
kann zum Aufladen eines Ersatzakkus oder zum Aufladen des Ak-
kus ausserhalb des Geräts verwendet werden. In diesem Fall dauert
ein vollständiger Ladezyklus < 5,5 h.
© 2017 Proceq SA
Tasten
Oben rechts am Gerät befinden sich drei Tasten:
Ein / Aus-Taste – Gerät einschalten bzw. zum Startbildschirm
zurückkehren. Zum Ausschalten länger gedrückt halten.
Softkey – Aktivieren und Deaktivieren des Vollbildmodus oder
Umschalten zwischen dem aktuellen Bildschirm und dem zuletzt
angezeigten PDF-Dokument (z. B. Bedienungsanleitung).
Zurücktaste – Rückkehr zur vorherigen Anzeige.
Energiesparmodus
Die Energiespareinstellungen können unter System / Energie vorgenom-
men werden, wie in Abschnitt „8.3 Hardware" beschrieben.
Anschlüsse
1 2
Schnappverbinder
Abbildung 2: Anschlüsse
Für Leeb Schlaggeräte
Schnappverbinder 1 verwenden.
Für UCI Sonde
Schnappverbinder 1 oder 2
verwenden.
Für die Portable Rockwell Sonde
USB-Host-Buchse verwenden.
Inhaltsverzeichnis
USB-Host
USB-Gerät
Ethernet
Netzteil
USB-Host:
Anschlussmöglichkeit für eine
Maus, eine Tastatur oder einen
USB-Stick.
USB-Gerät:
Anschluss an einen PC.
Ethernet:
Herstellen einer
Netzwerkverbindung.
Netzanschluss:
Netzteil mit diesem Anschluss
verbinden.
5
