3.3.1.5 Auswahl des Equotip Leeb Schlaggeräts
Zur optimierten Prüfung unterschiedlicher metallischer Materialien und Probengeometrien sind verschiedene Schlaggeräte laut „Tabelle 1:
Anforderungen an die Probe für Leeb-Messungen" erhältlich.
Typ DC: Kurzes Gerät. Für sehr knappe
Platzverhältnisse, z. B. in Bohrungen,
Zylindern oder für Innenmessungen
an montierten Maschinen.
Schlagenergie: 11 Nmm
Typ S: Si3N4-Eindringkörper.
Für Messungen in extrem hohen
Härtebereichen (über 50 HRC / 650 HV):
Werkzeugstähle mit hohem Karbidgehalt.
Schlagenergie: 11 Nmm
Typ E: Diamanteindringkörper.
Für Messungen in extrem hohen
Härtebereichen (über 50 HRC /
650 HV): Werkzeugstähle mit hohem
Karbidgehalt. Robuster als Typ S.
Schlagenergie: 11 Nmm

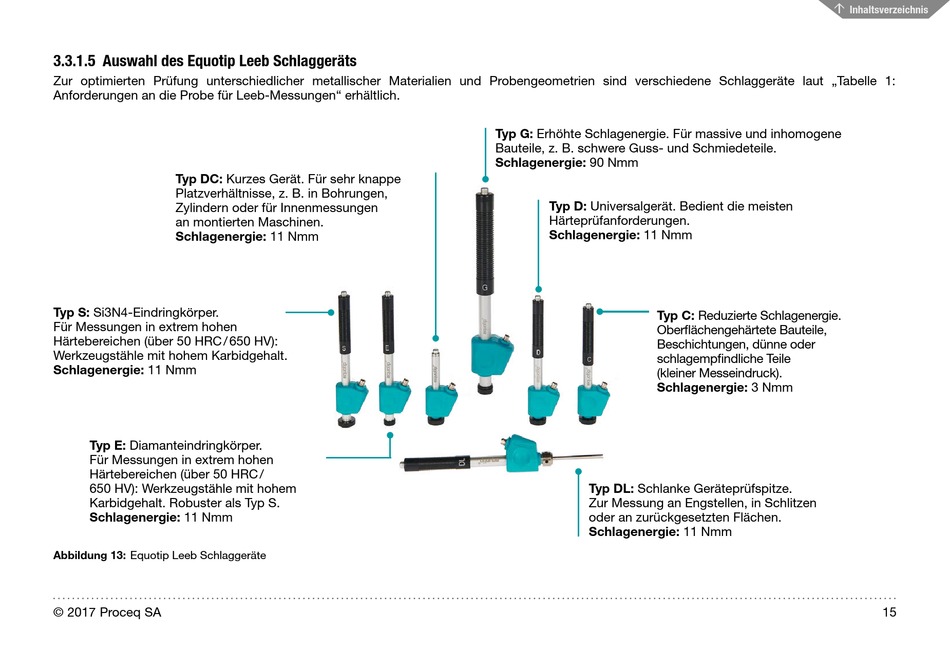

Abbildung 13: Equotip Leeb Schlaggeräte
© 2017 Proceq SA
Typ G: Erhöhte Schlagenergie. Für massive und inhomogene
Bauteile, z. B. schwere Guss- und Schmiedeteile.
Schlagenergie: 90 Nmm
Typ D: Universalgerät. Bedient die meisten
Härteprüfanforderungen.
Schlagenergie: 11 Nmm
Typ C: Reduzierte Schlagenergie.
Oberflächengehärtete Bauteile,
Beschichtungen, dünne oder
schlagempfindliche Teile
(kleiner Messeindruck).
Schlagenergie: 3 Nmm
Typ DL: Schlanke Geräteprüfspitze.
Zur Messung an Engstellen, in Schlitzen
oder an zurückgesetzten Flächen.
Schlagenergie: 11 Nmm
