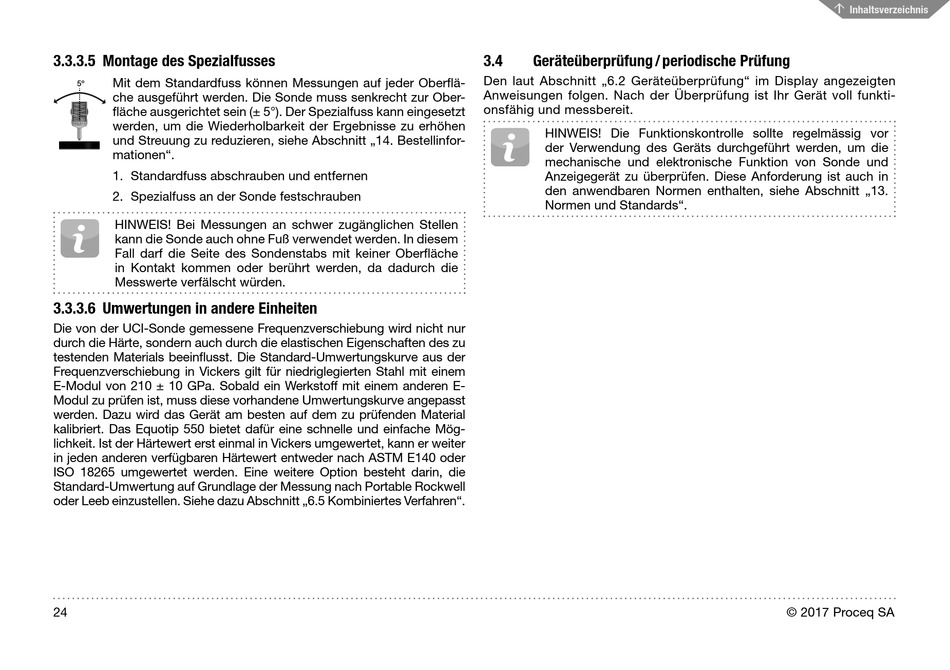

3.3.3.5 Montage des Spezialfusses
Mit dem Standardfuss können Messungen auf jeder Oberflä-
5º
5 º
che ausgeführt werden. Die Sonde muss senkrecht zur Ober-
fläche ausgerichtet sein (± 5°). Der Spezialfuss kann eingesetzt
werden, um die Wiederholbarkeit der Ergebnisse zu erhöhen
und Streuung zu reduzieren, siehe Abschnitt „14. Bestellinfor-
mationen".
1. Standardfuss abschrauben und entfernen
2. Spezialfuss an der Sonde festschrauben
HINWEIS! Bei Messungen an schwer zugänglichen Stellen
kann die Sonde auch ohne Fuß verwendet werden. In diesem
Fall darf die Seite des Sondenstabs mit keiner Oberfläche
in Kontakt kommen oder berührt werden, da dadurch die
Messwerte verfälscht würden.
3.3.3.6 Umwertungen in andere Einheiten
Die von der UCI-Sonde gemessene Frequenzverschiebung wird nicht nur
durch die Härte, sondern auch durch die elastischen Eigenschaften des zu
testenden Materials beeinflusst. Die Standard-Umwertungskurve aus der
Frequenzverschiebung in Vickers gilt für niedriglegierten Stahl mit einem
E-Modul von 210 ± 10 GPa. Sobald ein Werkstoff mit einem anderen E-
Modul zu prüfen ist, muss diese vorhandene Umwertungskurve angepasst
werden. Dazu wird das Gerät am besten auf dem zu prüfenden Material
kalibriert. Das Equotip 550 bietet dafür eine schnelle und einfache Mög-
lichkeit. Ist der Härtewert erst einmal in Vickers umgewertet, kann er weiter
in jeden anderen verfügbaren Härtewert entweder nach ASTM E140 oder
ISO 18265 umgewertet werden. Eine weitere Option besteht darin, die
Standard-Umwertung auf Grundlage der Messung nach Portable Rockwell
oder Leeb einzustellen. Siehe dazu Abschnitt „6.5 Kombiniertes Verfahren".
24
3.4
Geräteüberprüfung / periodische Prüfung
Den laut Abschnitt „6.2 Geräteüberprüfung" im Display angezeigten
Anweisungen folgen. Nach der Überprüfung ist Ihr Gerät voll funkti-
onsfähig und messbereit.
HINWEIS! Die Funktionskontrolle sollte regelmässig vor
der Verwendung des Geräts durchgeführt werden, um die
mechanische und elektronische Funktion von Sonde und
Anzeigegerät zu überprüfen. Diese Anforderung ist auch in
den anwendbaren Normen enthalten, siehe Abschnitt „13.
Normen und Standards".
