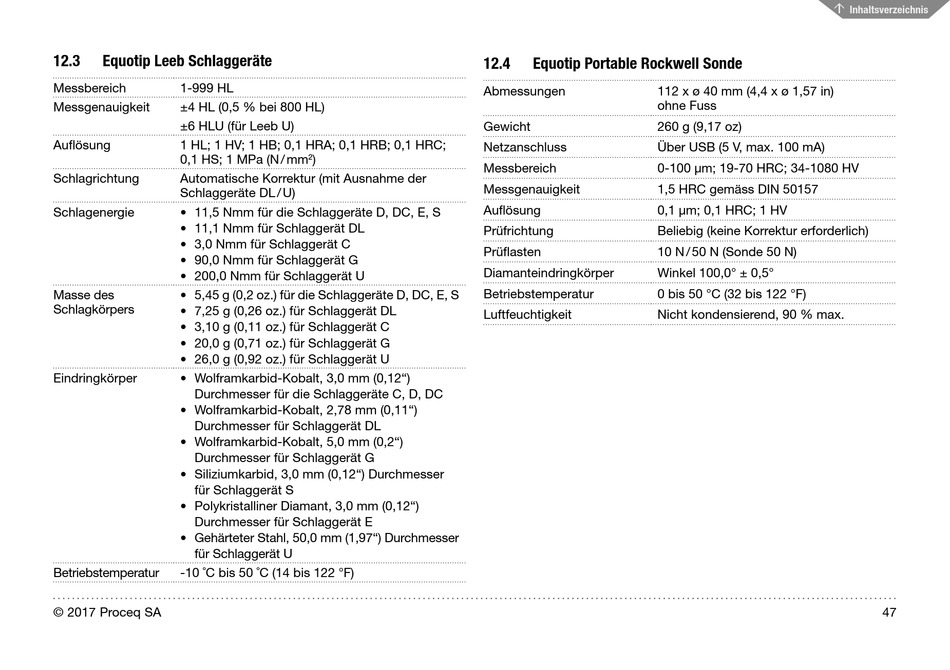

12.3
Equotip Leeb Schlaggeräte
Messbereich
1-999 HL
Messgenauigkeit
±4 HL (0,5 % bei 800 HL)
±6 HLU (für Leeb U)
Auflösung
1 HL; 1 HV; 1 HB; 0,1 HRA; 0,1 HRB; 0,1 HRC;
0,1 HS; 1 MPa (N / mm
Schlagrichtung
Automatische Korrektur (mit Ausnahme der
Schlaggeräte DL / U)
Schlagenergie
• 11,5 Nmm für die Schlaggeräte D, DC, E, S
• 11,1 Nmm für Schlaggerät DL
• 3,0 Nmm für Schlaggerät C
• 90,0 Nmm für Schlaggerät G
• 200,0 Nmm für Schlaggerät U
Masse des
• 5,45 g (0,2 oz.) für die Schlaggeräte D, DC, E, S
Schlagkörpers
• 7,25 g (0,26 oz.) für Schlaggerät DL
• 3,10 g (0,11 oz.) für Schlaggerät C
• 20,0 g (0,71 oz.) für Schlaggerät G
• 26,0 g (0,92 oz.) für Schlaggerät U
Eindringkörper
• Wolframkarbid-Kobalt, 3,0 mm (0,12")
Durchmesser für die Schlaggeräte C, D, DC
• Wolframkarbid-Kobalt, 2,78 mm (0,11")
Durchmesser für Schlaggerät DL
• Wolframkarbid-Kobalt, 5,0 mm (0,2")
Durchmesser für Schlaggerät G
• Siliziumkarbid, 3,0 mm (0,12") Durchmesser
für Schlaggerät S
• Polykristalliner Diamant, 3,0 mm (0,12")
Durchmesser für Schlaggerät E
• Gehärteter Stahl, 50,0 mm (1,97") Durchmesser
für Schlaggerät U
Betriebstemperatur
-10 ˚C bis 50 ˚C (14 bis 122 °F)
© 2017 Proceq SA
12.4
Abmessungen
Gewicht
Netzanschluss
)
2
Messbereich
Messgenauigkeit
Auflösung
Prüfrichtung
Prüflasten
Diamanteindringkörper
Betriebstemperatur
Luftfeuchtigkeit
Equotip Portable Rockwell Sonde
112 x ø 40 mm (4,4 x ø 1,57 in)
ohne Fuss
260 g (9,17 oz)
Über USB (5 V, max. 100 mA)
0-100 μm; 19-70 HRC; 34-1080 HV
1,5 HRC gemäss DIN 50157
0,1 μm; 0,1 HRC; 1 HV
Beliebig (keine Korrektur erforderlich)
10 N / 50 N (Sonde 50 N)
Winkel 100,0° ± 0,5°
0 bis 50 °C (32 bis 122 °F)
Nicht kondensierend, 90 % max.
