Zyklen
9.5 Drehzyklen
Programmierbeispiel 2: Abspanzyklus
Die Abspankontur ist im aufrufenden Programm definiert und wird nach dem Zyklusaufruf
zum Schlichten direkt abgefahren.
X

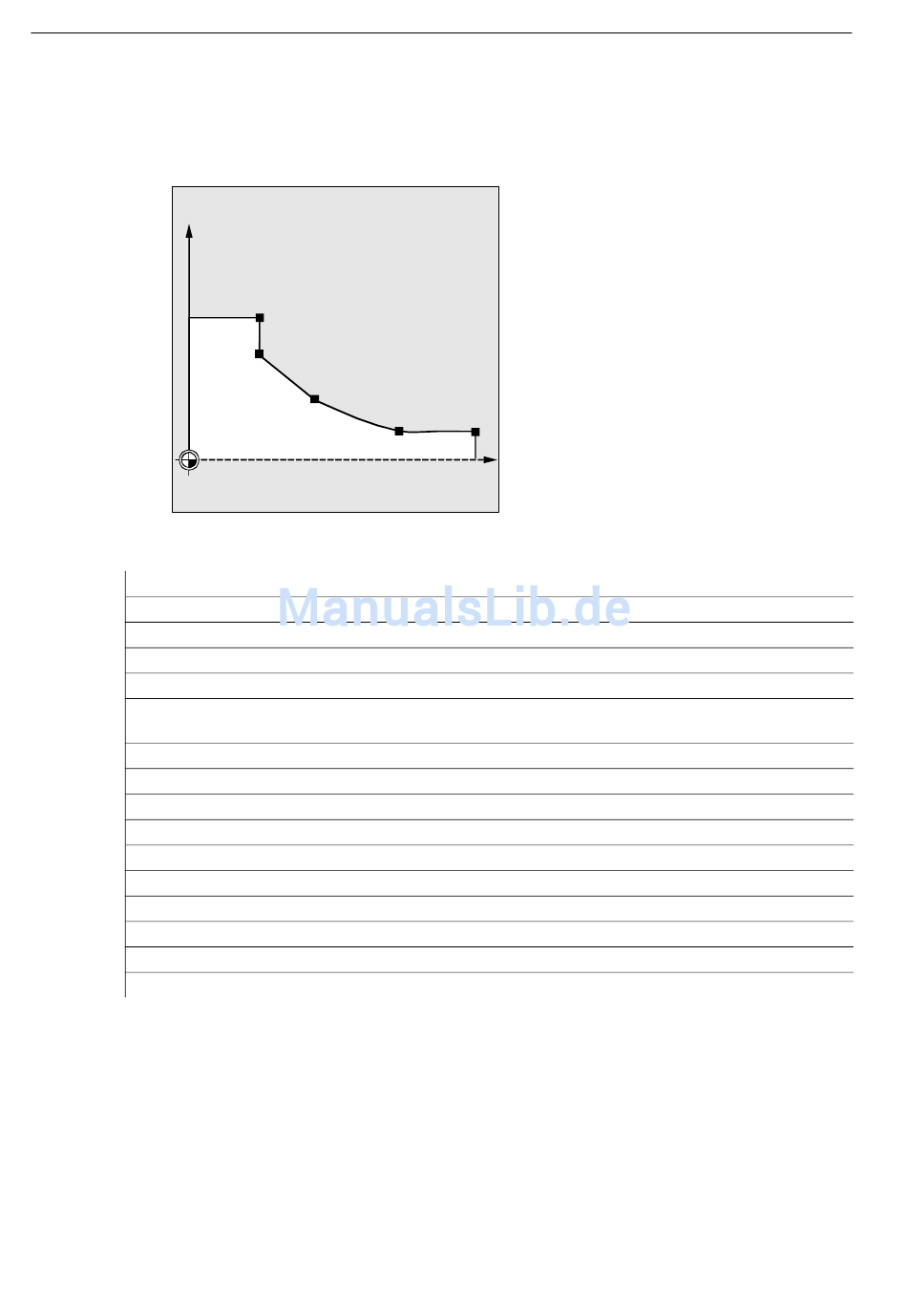

Bild 9-57
N110 G18 DIAMOF G90 G96 F0.8
N120 S500 M3
N130 T1 D1
N140 G0 X70
N150 Z160
N160 CYCLE95("ANFANG:ENDE",2.5,0.8, 0.8,0,0.8,0.75,0.6,1,
, , )
N170 G0 X70 Z160
N175 M02
ANFANG:
N180 G1 X10 Z100 F0.6
N190 Z90
N200 Z70 ANG=150
N210 Z50 ANG=135
N220 Z50 X50
ENDE:
N230 M02
9-304
P5 (50,50)
P4 (50,41.547)
P3 (70,21.547)
P2 (90,10)
SINUMERIK 802D, 802D bl Bedienen und Programmieren Drehen (BP−D), Ausgabe 08/2005
P1 (100,10)
Z
Zyklusaufruf
