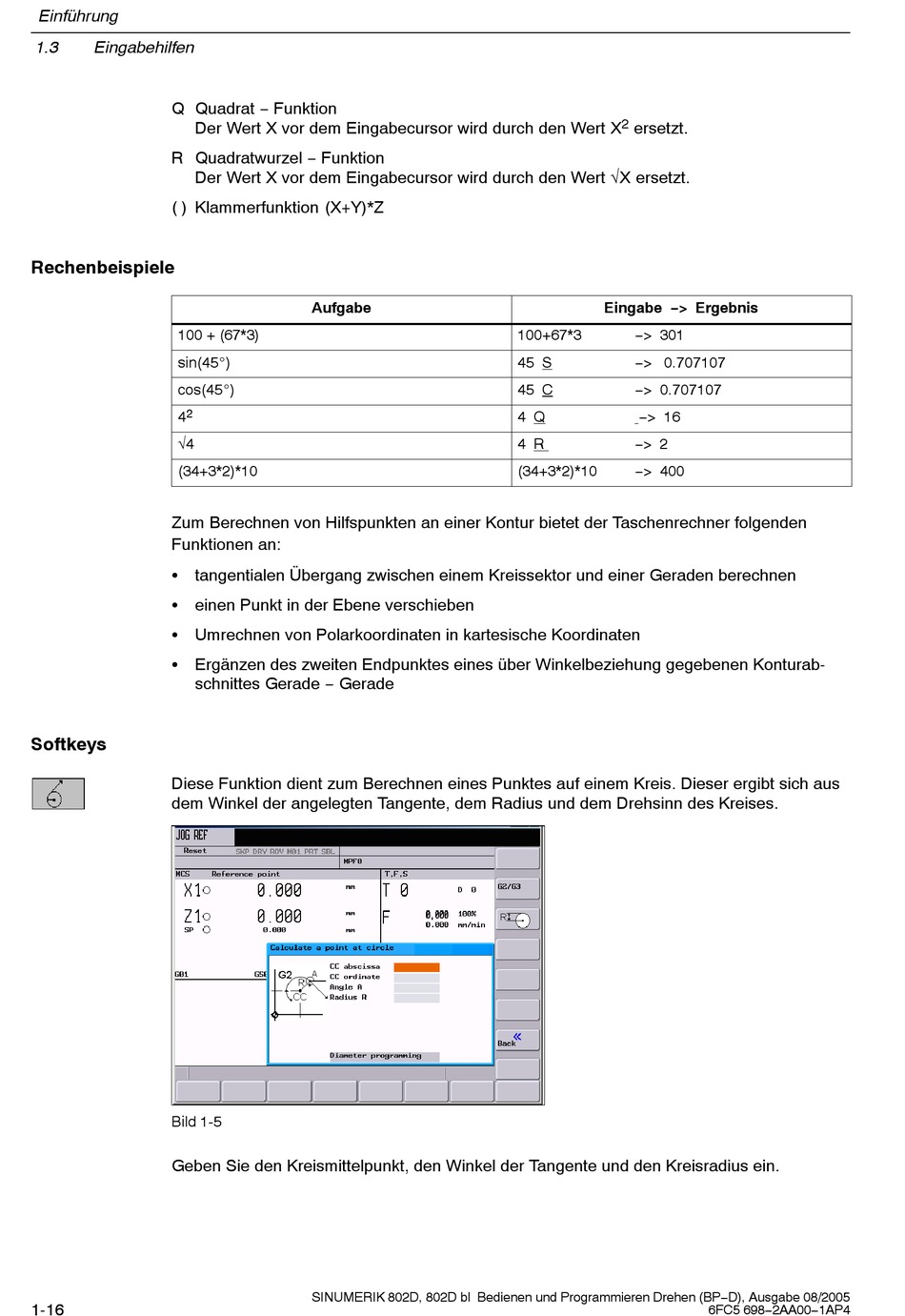

Siemens Sinumeric 802D Handbuch Seite 16

Einführung
1.3 Eingabehilfen
Q Quadrat − Funktion
Der Wert X vor dem Eingabecursor wird durch den Wert X
R Quadratwurzel − Funktion
Der Wert X vor dem Eingabecursor wird durch den Wert √X ersetzt.
( ) Klammerfunktion (X+Y)*Z
Rechenbeispiele
100 + (67*3)
sin(45_)
cos(45_)
2
4
√4
(34+3*2)*10
Zum Berechnen von Hilfspunkten an einer Kontur bietet der Taschenrechner folgenden
Funktionen an:
S tangentialen Übergang zwischen einem Kreissektor und einer Geraden berechnen
S einen Punkt in der Ebene verschieben
S Umrechnen von Polarkoordinaten in kartesische Koordinaten
S Ergänzen des zweiten Endpunktes eines über Winkelbeziehung gegebenen Konturab-
schnittes Gerade − Gerade
Softkeys
Diese Funktion dient zum Berechnen eines Punktes auf einem Kreis. Dieser ergibt sich aus
dem Winkel der angelegten Tangente, dem Radius und dem Drehsinn des Kreises.
Bild 1-5
Geben Sie den Kreismittelpunkt, den Winkel der Tangente und den Kreisradius ein.
1-16
Aufgabe
SINUMERIK 802D, 802D bl Bedienen und Programmieren Drehen (BP−D), Ausgabe 08/2005
2
ersetzt.
Eingabe −> Ergebnis
100+67*3 −> 301
45 S −> 0.707107
45 C −> 0.707107
4 Q −> 16
4 R −> 2
(34+3*2)*10 −> 400
