Zyklen
9.5
Drehzyklen
Werden in der Korrektur zu große Kreisbögen gefunden, so erscheint der Alarm 10931 "Feh-
lerhafte Abspankontur".

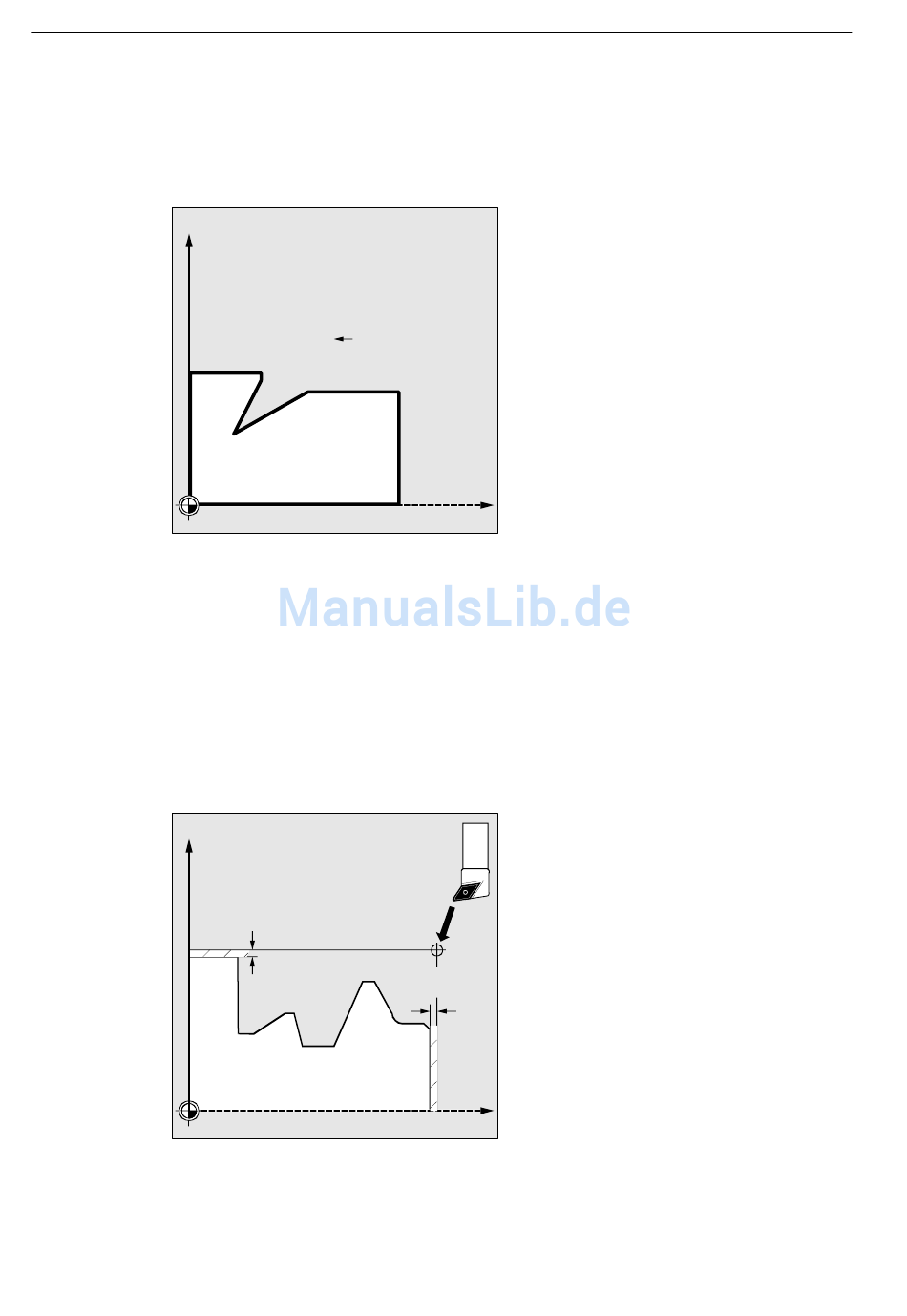

Überhängende Konturen können mit CYCLE95 nicht bearbeitet werden. Solche Konturen
werden vom Zyklus nicht überwacht, es erfolgt demnach keine Alarmmeldung.
X
Bild 9-54
Startpunkt
Der Zyklus ermittelt den Startpunkt für die Bearbeitung selbständig. Der Startpunkt liegt in
der Achse, in der die Tiefenzustellung ausgeführt wird, um das Schlichtaufmaß + Abhebweg
(Parameter _VRT) von der Kontur weg. In der anderen Achse liegt er um Schlichtaufmaß +
_VRT vor dem Konturanfangspunkt.
Beim Anfahren des Startpunkts wird zyklusintern die Schneidenradiuskorrektur angewählt.
Der letzte Punkt vor Aufruf des Zyklus muss daher so gewählt werden, dass dies kollisions-
frei möglich ist und genug Platz für die entsprechende Ausgleichsbewegung vorhanden ist.
X
Summe Schlicht−
aufmaß in X+_VRT
Bild 9-55
9-302
Beispiel für ein überhängendes Konturele-
ment im Hinterschnitt, das nicht bearbeitet
werden kann.
Bearbeitungsrichtung
Beispiel für überhängende Kontur
STARTPUNKT
des Zyklus
Summe Schlicht−
aufmaß in Z+_VRT
SINUMERIK 802D, 802D bl Bedienen und Programmieren Drehen (BP−D), Ausgabe 08/2005
Z
Z
6FC5 698−2AA00−1AP4
