Programmieren
8.2
Wegangaben
8.2.6
Werkstückeinspannung - einstellbare Nullpunktverschiebung:
G54 bis G59, G500, G53, G153
Funktionalität
Die einstellbare Nullpunktverschiebung gibt die Lage des Werkstücknullpunktes auf der Ma-
schine an (Verschiebung des Werkstücknullpunktes bezüglich Maschinennullpunkt). Diese
Verschiebung wird beim Einspannen des Werkstückes an der Maschine ermittelt und ist in
das vorgesehene Datenfeld per Bedienung einzutragen. Aktiviert wird der Wert vom Pro-
gramm durch Auswahl aus sechs möglichen Gruppierungen: G54 bis G59.
Bedienung siehe Kapitel "Nullpunktverschiebung eingeben/ändern"
Programmierung
G54
G55
G56
G57
G58
G59
G500
G53
G153

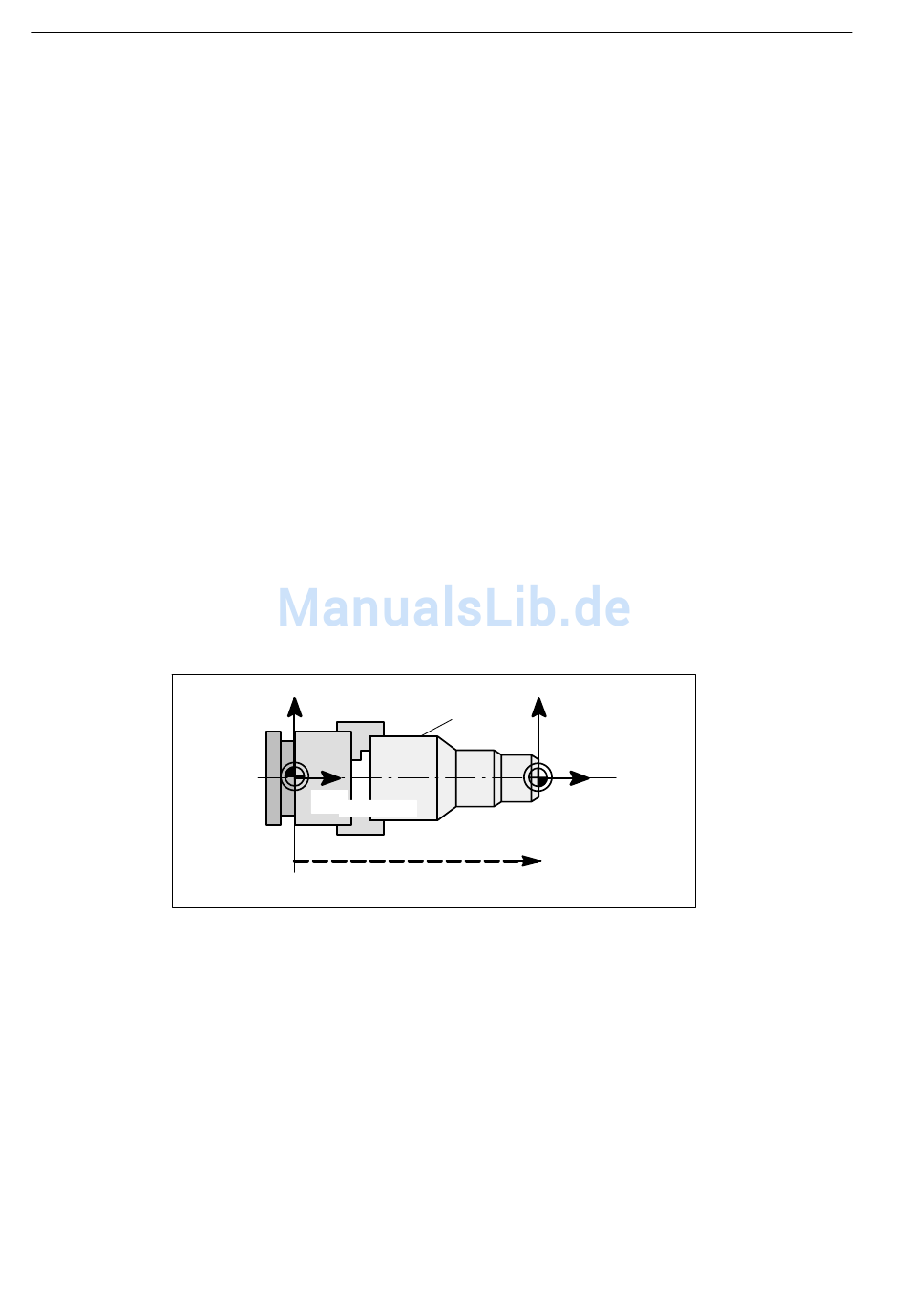

Bild 8-7
Programmierbeispiel
N10 G54 ...
N20 X... Z...
...
N90 G500 G0 X...
8-154
;1. einstellbare Nullpunktverschiebung
;2. einstellbare Nullpunktverschiebung
;3. einstellbare Nullpunktverschiebung
;4. einstellbare Nullpunktverschiebung
;5. einstellbare Nullpunktverschiebung
;6. einstellbare Nullpunktverschiebung
;einstellbare Nullpunktverschiebung AUS −modal
;einstellbare Nullpunktverschiebung AUS −satzweise,
unterdrückt auch programmierbare Verschiebung
;wie G53, unterdrückt zusätzlich Basisframe
X1
(Maschine)
M
Z1
(Maschine)
z.B.
Nur in Z−Achse Verschiebung angeben!
Einstellbare Nullpunktverschiebung
;Aufruf erste einstellbare Nullpunktverschiebung
;Bearbeiten Werkstück
;Ausschalten einstellbare Nullpunktverschiebung
SINUMERIK 802D, 802D bl Bedienen und Programmieren Drehen (BP−D), Ausgabe 08/2005
X
Werkstück
Werkstück
W
Z
G54
Werkstück
6FC5 698−2AA00−1AP4
