4.3.2 Allgemeine Aspekte

Freiraum
Sorgen Sie für ausreichend Freiraum über und unter dem
Frequenzumrichter zur Luftzirkulation und zum Zugang für
Kabel. Außerdem muss Freiraum vor dem Frequenzum-
richter berücksichtigt werden, um Öffnen der
Schaltschranktür zuzulassen.
4 4

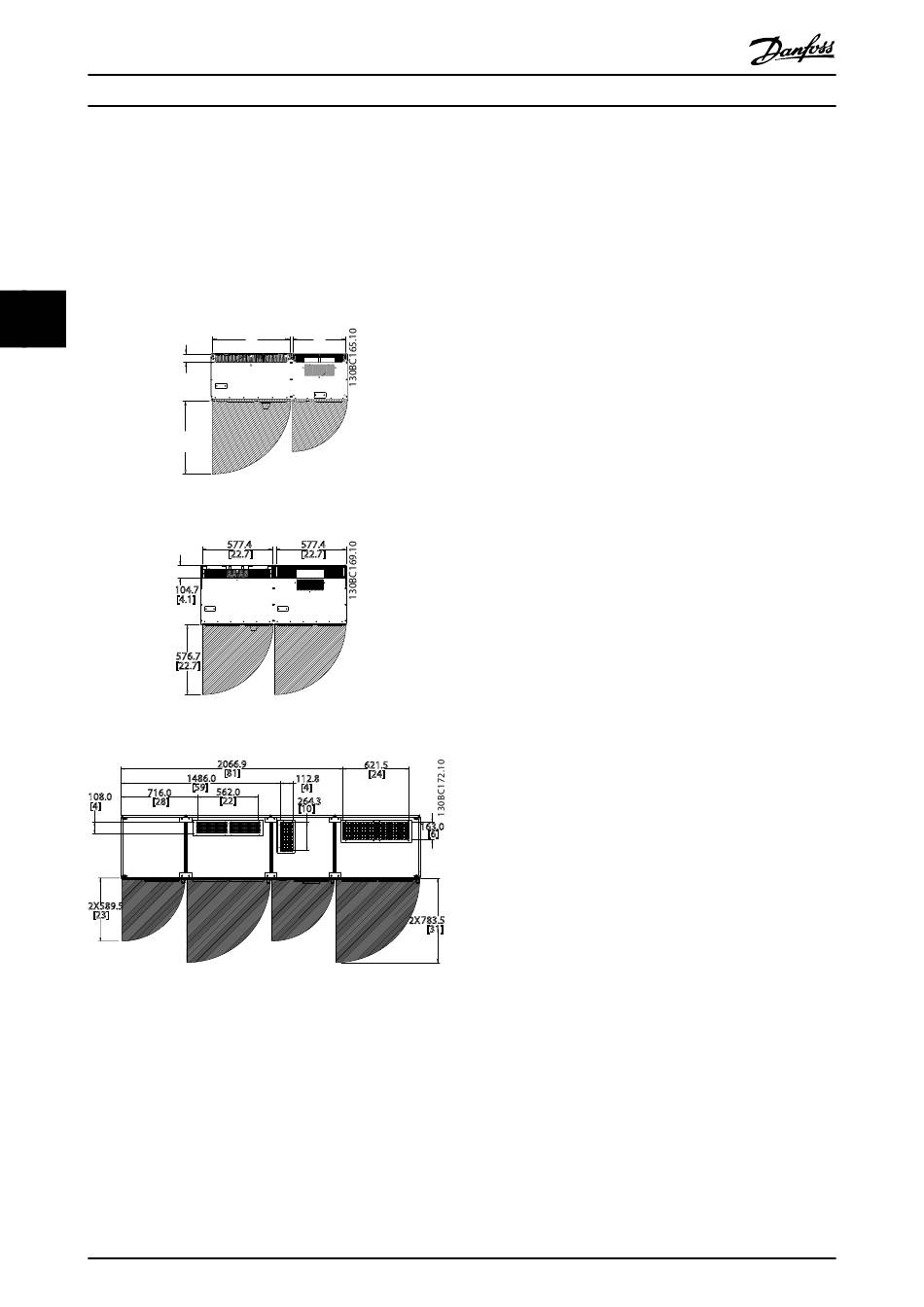

Illustration 4.10 Freiraum vor Baugröße D13, Schutzart IP21/IP54
Illustration 4.11 Freiraum vor Baugröße E9, Schutzart IP21/IP54
716.0
108.0
[28]
[4]
2X589.5
[23]
Illustration 4.12 Freiraum vor Baugröße F18, Schutzart IP21/IP54
Zugang für Kabel
Stellen Sie sicher, dass richtiger Kabelzugang vorhanden
ist, darunter auch die notwendige Biegetoleranz.
NOTE
Alle Kabelösen/-schuhe müssen innerhalb der Breite der
Klemmensammelschiene befestigt werden.
