Installation
Die Digital- und Analogein- und -ausgänge sollten
aufgeteilt nach Signalart an die Steuerkarten des Geräts
(sowohl Filter als auch Frequenzumrichter, Klemme 20, 55,
39) angeschlossen werden, um Fehlerströme auf dem

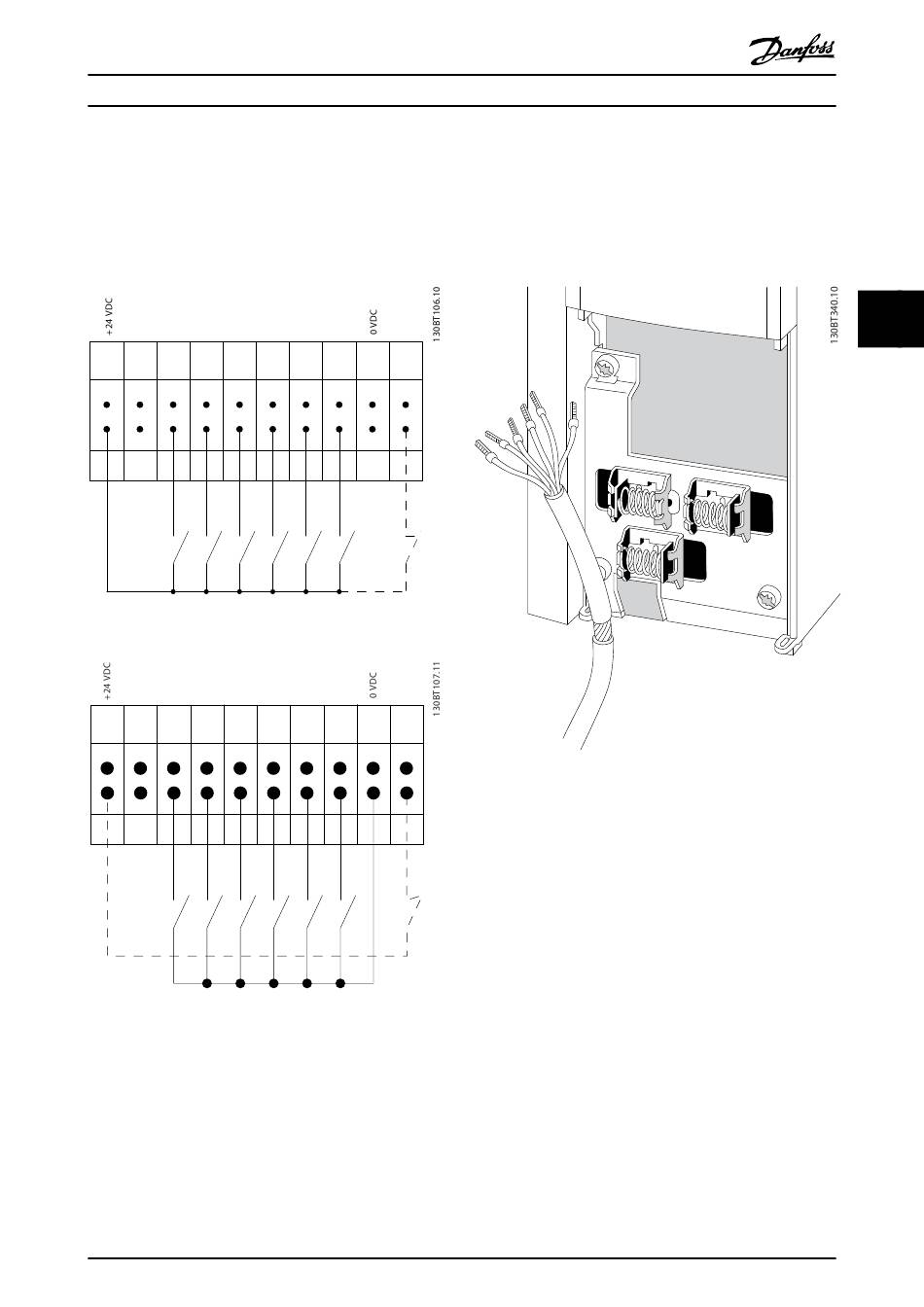

Eingangspolarität von Steuerklemmen
PNP (Source)
Digitaleingangsverkabelung
12 13 18 19 27
Illustration 4.40
NPN (Sink)
Digitaleingangsverkabelung
12 13 18 19 27
Illustration 4.41
NOTE
Zur Einhaltung der Vorgaben zur EMV-Störaussendung
muss das Kabel abgeschirmt sein. Bei Verwendung eines
nicht abgeschirmten Kabels siehe 4.6.13 Netz- und Steuer-
verkabelung für nicht abgeschirmte Kabel. Werden nicht
abgeschirmte Steuerkabel verwendet, wird empfohlen, die
EMV-Leistung mithilfe von Eisenkernen zu steigern.
Produkthandbuch VLT Automation Low Harmonic Drive - AAF006
29 32 33 20 37
29 32 33 20 37
®
MG37A103 - VLT ist eine eingetragene Marke von Danfoss
Massepotenzial zu verhindern. Beispielsweise kann das
Schalten eines Digitaleingangs das Analogeingangssignal
stören.
Illustration 4.42
Schließen Sie die Kabel wie im Produkthandbuch des
Frequenzumrichters beschrieben an. Denken Sie daran, die
Abschirmungen ordnungsgemäß anzuschließen, um
optimale elektrische Störfestigkeit sicherzustellen.
