7.3.10 Parameterwert (PWE)
Der Parameterwert besteht aus 2 Wörtern (4 Byte), und die
Werte variieren je nach dem definierten Befehl (AK). Der
Master fordert einen Parameterwert an, wenn der PWE-
Block keinen Wert enthält. Zum Ändern des
Parameterwerts (Schreiben) schreiben Sie den neuen Wert
in den PWE-Block und senden diesen vom Master zum
Slave.
Reagiert ein Slave auf eine Parameteranforderung
(Lesebefehl), wird der aktuelle Parameterwert im PWE-Block
übertragen und an den Master zurückgesendet. Enthält der
Parameter keinen numerischen Wert, sondern mehrere
Datenoptionen, wie z. B. 0-01 Language, wobei [0] für
Englisch und [4] für Dänisch steht, wählen Sie den
Datenwert aus, indem Sie diesen in den PWE-Block
eintragen. Siehe Beispiel: Auswählen eines Datenwerts. Die
serielle Kommunikation kann nur Parameter mit dem
Datentyp 9 (Textzeichenfolge) lesen.
15-40 FC Type bis 15-53 Power Card Serial Number enthalten
den Datentyp 9.
Die Gerätegröße und der Netzspannungsbereich können z.
B. in 15-40 FC Type ausgelesen werden. Wird eine Textkette
übertragen (gelesen), so ist die Telegrammlänge variabel,
da die Texte unterschiedliche Längen haben. Die
Telegrammlänge ist im zweiten Byte (LGE) des Telegramms
definiert. Bei Textübertragung zeigt das Indexzeichen an,
ob es sich um einen Lese- oder Schreibbefehl handelt.
Soll ein Text über den PWE-Block gelesen werden, setzen
Sie den Parameterbefehl (AK) auf „F" hexadezimal. Das
High Byte des Indexzeichens muss „4" lauten.
Einige Parameter enthalten Text, der über den seriellen Bus
geschrieben werden kann. Soll ein Text über den PWE-
Block geschrieben werden, setzen sie den Parameterbefehl
(AK) auf „F" hexadezimal. Das High Byte des Indexzeichens
muss „5" lauten.

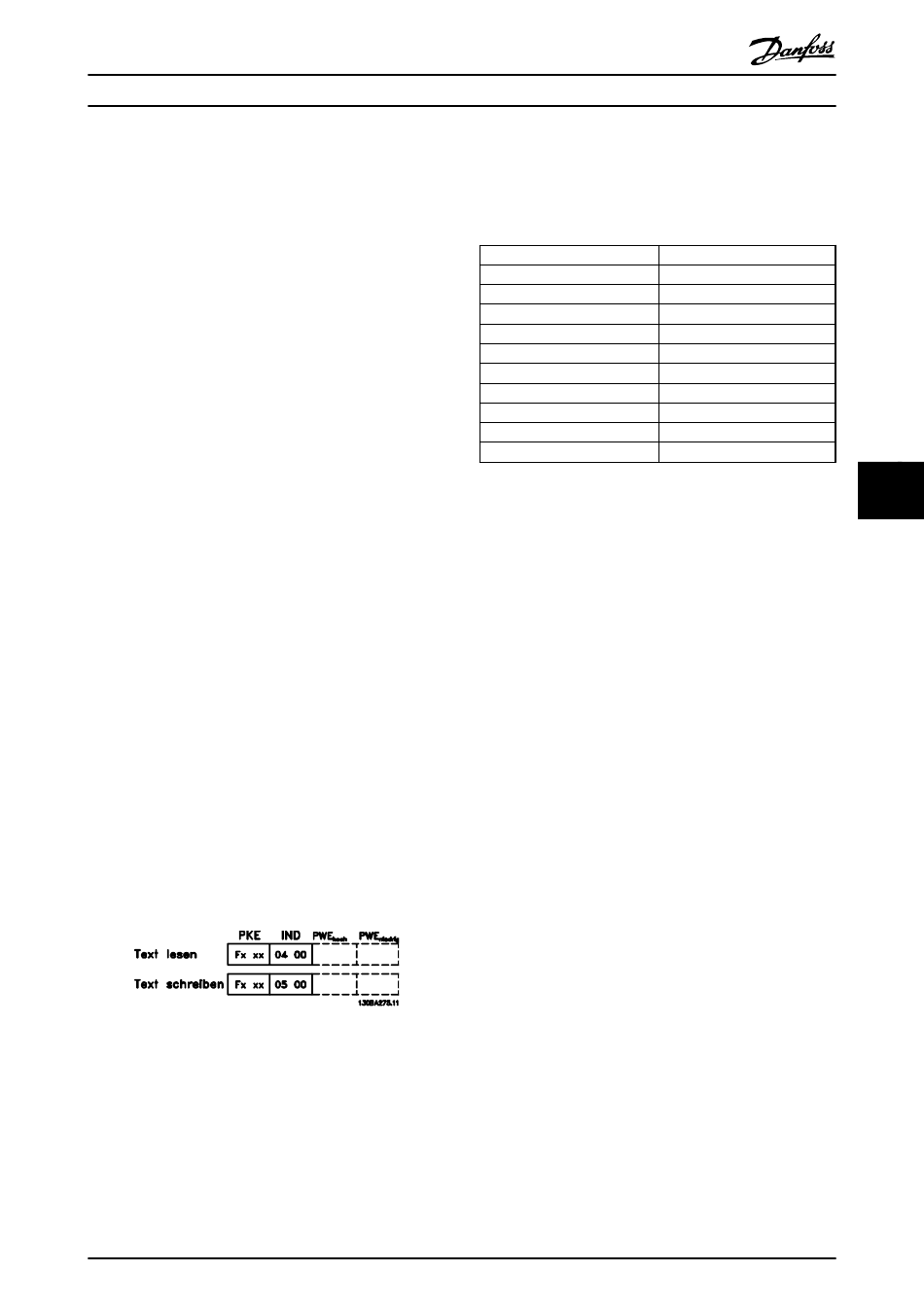

Illustration 7.10
Produkthandbuch VLT Automation Low Harmonic Drive - AAF006
®
MG37A103 - VLT
ist eine eingetragene Marke von Danfoss
7.3.11 Von FC 300 unterstützte Datentypen
„Ohne Vorzeichen" bedeutet, dass das Telegramm kein
Vorzeichen enthält.
Datentypen
3
4
5
6
7
9
10
13
33
35
Table 7.7
7.3.12 Umrechnung
Die verschiedenen Attribute eines Parameters werden im
Abschnitt über Werkseinstellungen angezeigt. Parame-
terwerte werden nur als Ganzzahlen übertragen. Aus
diesem Grund werden Umrechnungsfaktoren verwendet,
um Dezimalwerte zu übertragen.
4-12 Motor Speed Low Limit [Hz] weist einen Umrechnungs-
faktor von 0,1 auf.
Wenn Sie die Mindestfrequenz auf 10 Hz einstellen
möchten, übertragen Sie den Wert 100. Ein Umrechnungs-
faktor von 0,1 bedeutet, dass der übertragene Wert mit 0,1
multipliziert wird. Der Wert 100 wird somit als 10,0
wahrgenommen.
Beispiele:
0 s --> Konvertierungsindex 0
0,00 s --> Konvertierungsindex -2
0 ms --> Konvertierungsindex -3
0,00 ms --> Konvertierungsindex -5
Beschreibung
Ganzzahl 16 Bit
Ganzzahl 32 Bit
Ohne Vorzeichen 8 Bit
Ohne Vorzeichen 16 Bit
Ohne Vorzeichen 32 Bit
Textzeichenfolge
Byte-Zeichenfolge
Zeitdifferenz
Reserviert
Bitfolge
