Programmieren des Low Harmo...
6.1.3.2 KTY-Sensoranschluss
(Nur FC 302)
KTY-Sensoren werden vor allem in permanenterregten
Servomotoren (PM-Motoren) für die dynamische
Anpassung von Motorparametern als Statorwiderstand
(1-30 Stator Resistance (Rs)) eingesetzt, aber auch als Rotor-
Widerstand (1-31 Rotor Resistance (Rr)) bei
Asynchronmotoren, wobei dieser von der Wicklungstem-
peratur abhängt. Die Formel lautet:
Rs = Rs 20° C x (1 + α cu x Δ T ) Ω
KTY-Sensoren können zum Schutz des Motors dienen
(1-97 KTY Threshold level).
6
6
Der FC 302 kann mit drei KTY-Sensortypen arbeiten. Diese
werden in 1-95 KTY Sensor Type definiert. Die aktuelle
Sensortemperatur kann über 16-19 KTY sensor temperature
ausgelesen werden.
4500
4000
3500
3000
2500
2000
1500
1000
500
0
-25

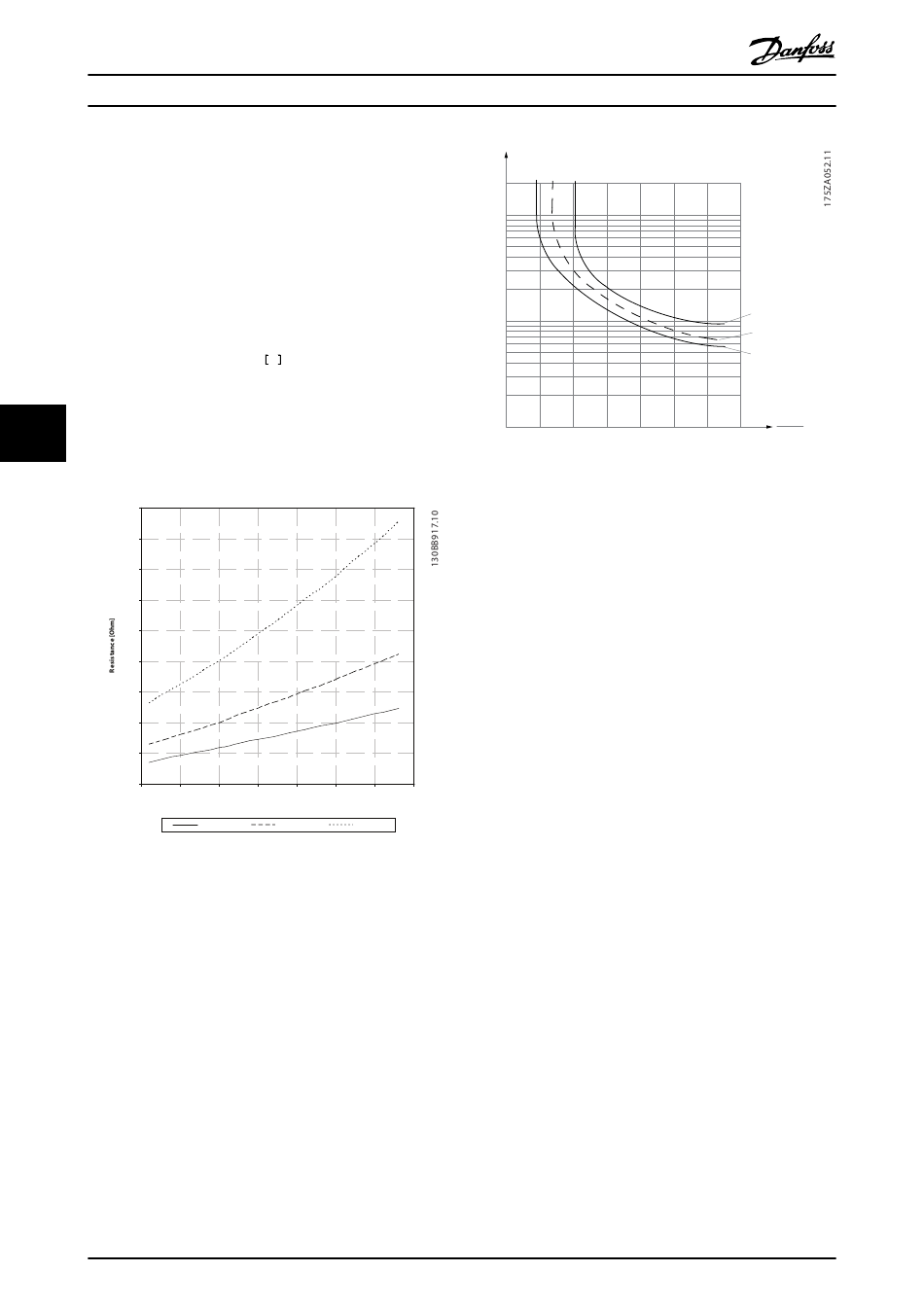

Illustration 6.5 KTY-Typauswahl
KTY-Sensor 1: KTY 84-1 mit 1 kΩ bei 100 °C
KTY-Sensor 2: KTY 81-1, KTY 82-1 mit 1 kΩ bei 25 °C
KTY-Sensor 3: KTY 81-2, KTY 82-2 mit 2 kΩ bei 25 °C
NOTE
Wenn die Motortemperatur durch einen Thermistor oder
KTY-Sensor genutzt wird, wird PELV bei Kurzschlüssen
zwischen Motorwicklungen und Sensor nicht eingehalten.
Zur Einhaltung von PELV muss der Sensor zusätzlich isoliert
werden.
6.1.3.3 ETR
Bei den Berechnungen wird die bei niedriger Drehzahl
herabgesetzte Kühlung eines im Motor integrierten Lüfters
berücksichtigt.
72
Produkthandbuch VLT Automation Low Harmonic Drive - AAF006
wobei
α
cu = 0.00393
0
25
50
75
100
Temperature [°C]
KTY type 1
KTY type 2
MG37A103 - VLT
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0
Illustration 6.6 ETR-Profil
6.1.3.4 ATEX ETR
In der B-Option bietet die Option eines MCB 112 PTC-
Thermistors anerkannte Überwachung der
Motortemperatur. Alternativ kann auch eine externe PTC-
Schutzvorrichtung mit ATEX-Zulassung verwendet werden.
NOTE
Für diese Funktion dürfen nur Motoren mit ATEX Ex-e-
Zulassung verwendet werden. Beachten Sie hierzu das
Typenschild, das Zulassungszertifikat, das Datenblatt, oder
wenden Sie sich an den Motorenhersteller.
Beim Steuern eines explosionsgeschützten Motors mit
„Erhöhter Sicherheit" müssen bestimmte Einschränkungen
eingehalten werden. Die Parameter, die programmiert
125
150
werden müssen, werden im folgenden Anwendungs-
beispiel vorgestellt.
KTY type 3
®
ist eine eingetragene Marke von Danfoss
1,2
1,4
1,6
1,8
2,0
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
IMN
