4.3.8 IP21-Montage des Tropfschutzblechs
(Baugröße D)
Um Schutzart IP21 einzuhalten, muss ein getrenntes
Tropfschutzblech wie unten erklärt montiert werden:
•
Entfernen Sie die beiden vorderen Schrauben.
•
Setzen Sie das Tropfschutzblech ein und drehen
Sie die Schrauben wieder ein.
4
4
•
Ziehen Sie die Schrauben mit 5,6 Nm fest.
NOTE
Das Tropfschutzblech ist für Filter- und Frequenzumrich-
terteil notwendig.

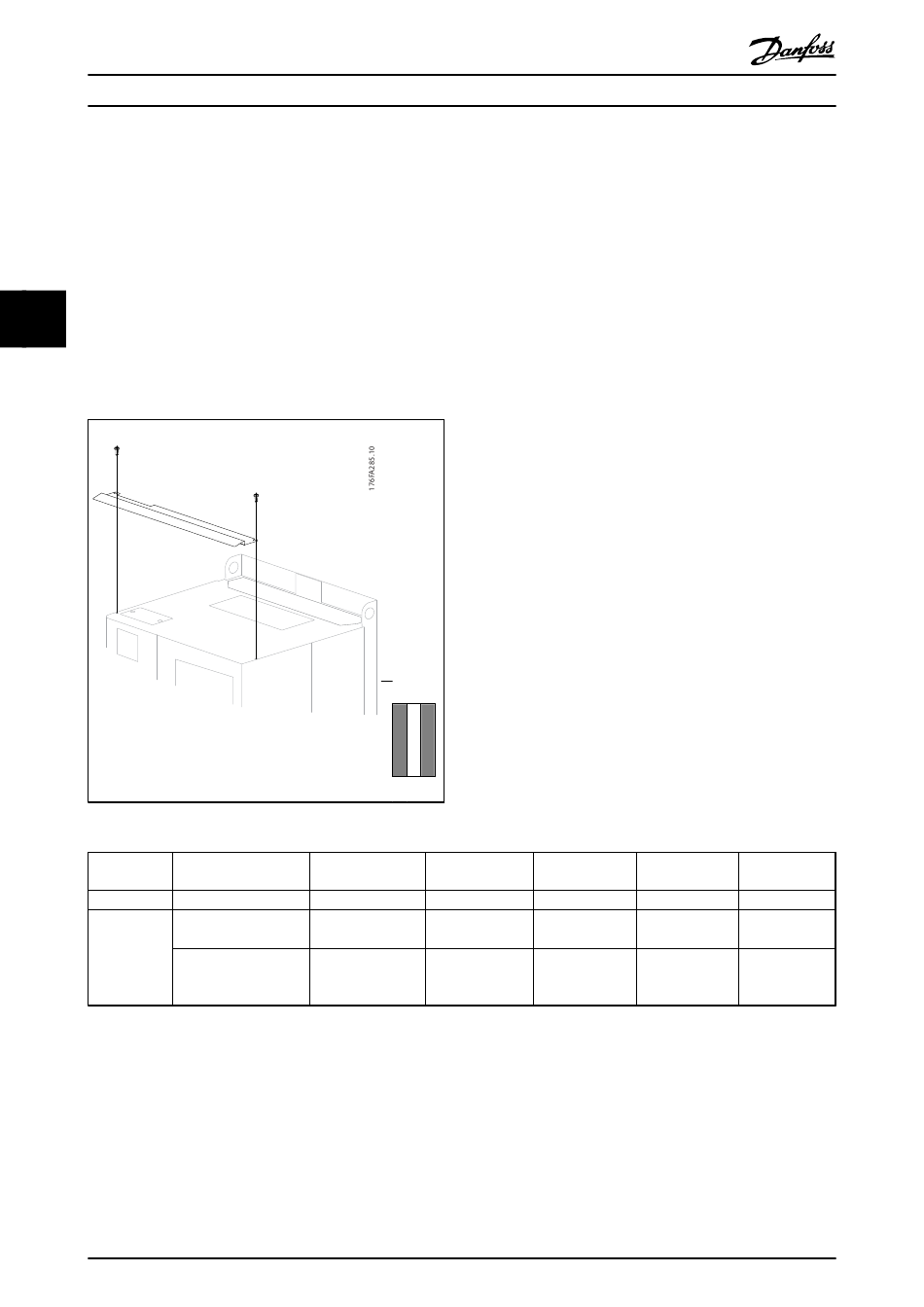

Illustration 4.23 Montage des Tropfschutzblechs
Table 4.11
D13
E9
Table 4.12
NOTE
Weitere Informationen finden Sie in der Anleitung 175R5795.
32
380-480 V
Sicherungen
380-500 V
176F8443
FC 102/ 202: 315 kW
176F0253
FC 302: 250 kW
FC 102/ 202: 355-450
176F0254
kW
FC 302: 315-400 kW
MG37A103 - VLT
Produkthandbuch VLT Automation Low Harmonic Drive - AAF006
4.4 Vor-Ort-Installation von Optionen
4.4.1 Installation von
Eingangsplattenoptionen
Dieser Abschnitt ist für den Vor-Ort-Einbau von Eingang-
soptionsbausätzen bestimmt, die für Frequenzumrichter in
allen Baugrößen D und E erhältlich sind.
Versuchen Sie nicht, die EMV-Filter von den Eingangs-
platten zu entfernen. Beim Entfernen von der
Eingangsplatte können die EMV-Filter beschädigt werden.
NOTE
Wenn EMV-Filter zur Verfügung stehen, gibt es zwei
verschiedene Arten von EMV-Filtern, die von der Eingangs-
plattenkombination abhängen, und die EMV-Filter sind
gegeneinander austauschbar. Vor Ort einbaubare Bausätze
sind in bestimmten Fällen für alle Spannungen gleich.
↓
↓
Lastschalter
176F8441
176F0255
176F0256
®
ist eine eingetragene Marke von Danfoss
EMV
EMV-Sicherungen EMV-Lastschalter
176F8445
176F8449
176F0257
176F0258
176F0257
176F0259
176F8447
176F0260
176F0262
