1294-M017-03
DE
Seite 59 von 70

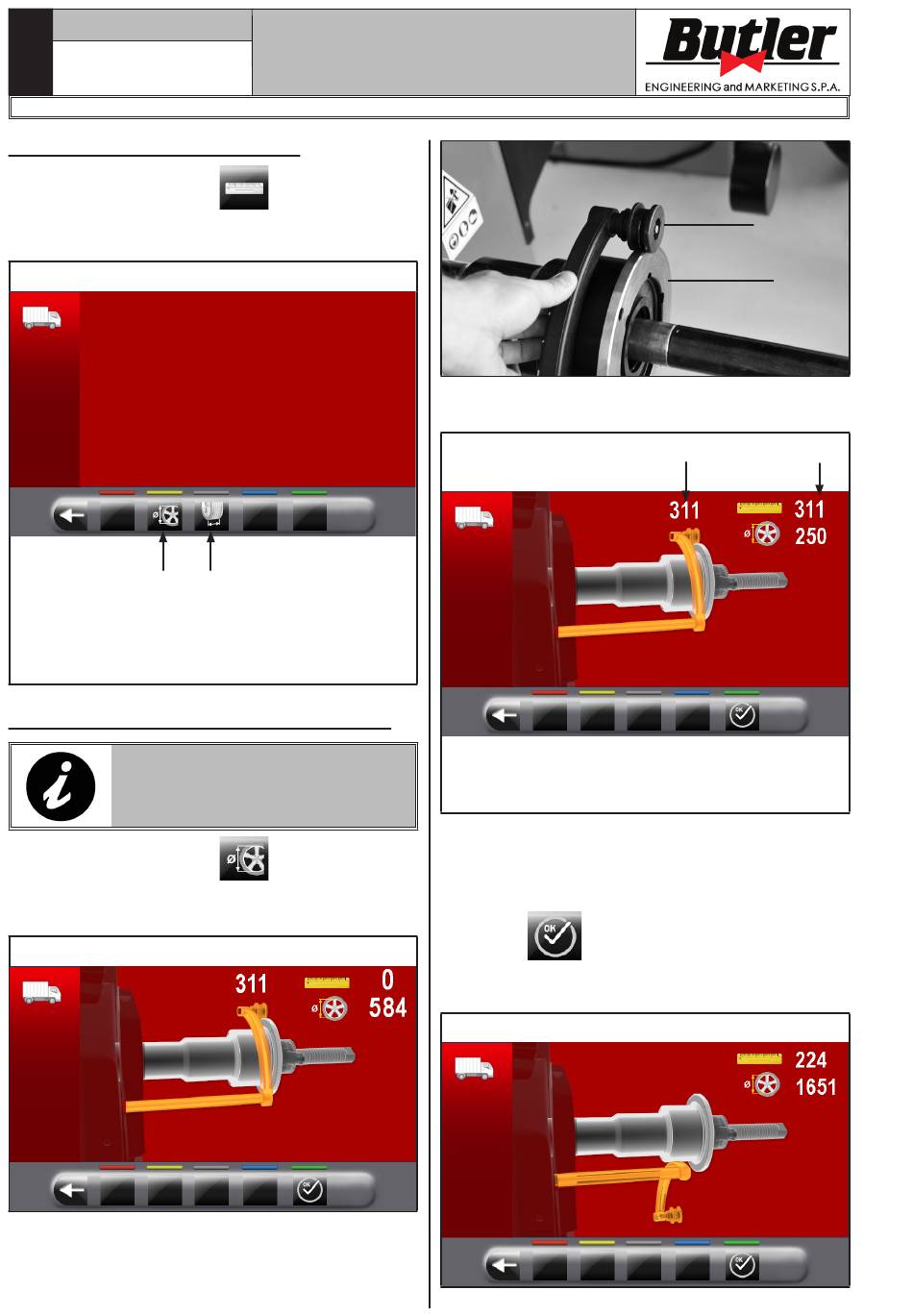

15.3.4 Kalibrierung des Tasters
Durch Drücken des Knopfs
erscheint der folgende Bildschirminhalt auf dem Mo-
nitor:
Abb. 122
1
LEGENDE
1 – Kalibrierung des Abstand-Durchmesserstas-
ters
2 – Kalibrierung des Breitentasters (Option)
Kalibrierung des Abstand-Durchmesserstasters
DIE IN DEN FOLGENDEN ABBIL-
DUNGEN GEZEIGTEN ZAHLEN-
WERTE DIENEN LEDIGLICH DER
VERANSCHAULICHUNG.
Durch Drücken des Knopfs
erscheint der folgende Bildschirminhalt auf dem Mo-
nitor:
Abb. 123
Den Taster (Abb. 124 Pkt. 1) auf die Spindelflansch
(Abb. 124 Pkt. 2) stellen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
(Abb. 102 Pkt. 3)
2
(Abb. 122 Pkt. 1)
LIBRAK280RTLC
Abb. 124
Auf dem Monitor erscheint der folgende Bildschirmin-
halt, für das Anzeigen der gemessenen Werte:
Abb._125
LEGENDE
1 – Beispiel für einen vom Messgerät erfassten Wert
2 – Wertbeispiel auf Schraubspindel
Der Wert neben dem Symbol "Messstab" (Abb._125
Pkt. 1) muss gleich oder ± 1 mm sein, bezogen auf
das, was über dem Messgerät angegeben ist (Abb._125
Pkt. 2).
Den Knopf
Auf dem Bildschirm erscheint der im Folgenden wie-
dergegebene Bildschirm:
Abb._126
1
2
drücken.
2
1
