9.2
In der Packung enthaltene Zubehörteile
Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen. Überprüfen Sie, ob alle aufge-
führten Bauteile vorhanden sind.
Code
14620010
Klemme
B5119000
Lange Hebel "A"
10.0 ELEKTRISCHE ANSCHLÜSSE
JEDER AUCH NUR KLEINSTE ELEK-
TRISCHE EINGRIFF MUSS DURCH
QUALIFIZIERTES FACHPERSONAL
DURCHGEFÜHRT WERDEN.
VOR DEM ANSCHLUSS DER VOR-
RICHTUNG MUSS GENAU KONT-
ROLLIERT WERDEN, DASS:
• DIE EIGENSCHAFTEN DER
ELEKTRISCHEN LEITUNG DEN
ANFORDERUNGEN DER VOR-
RICHTUNG ENTSPRECHEN, DIE
AUF DEM TYPENSCHILD VER-
MERKT SIND;
• SICH ALLE KOMPONENTEN
DER ELEKTRISCHEN LEITUNG
IN EINEM GUTEN ZUSTAND BE-
FINDEN;
• DIE ERDUNG VORHANDEN
UND IN ANGEMESSENER WEI-
SE BEMESSEN IST (SCHNITT
GRÖSSER ODER GLEICH DES
GRÖSSTEN QUERSCHNITTES
DER SPEISUNGSKABEL);
• DIE ELEKTRISCHE ANLAGE MIT
EINEM SCHUTZSCHALTER MIT
EINEM AUF 30 mA GEEICHTEN
DIFFERENTIALSCHUTZ AUSGE-
STATTET IST.

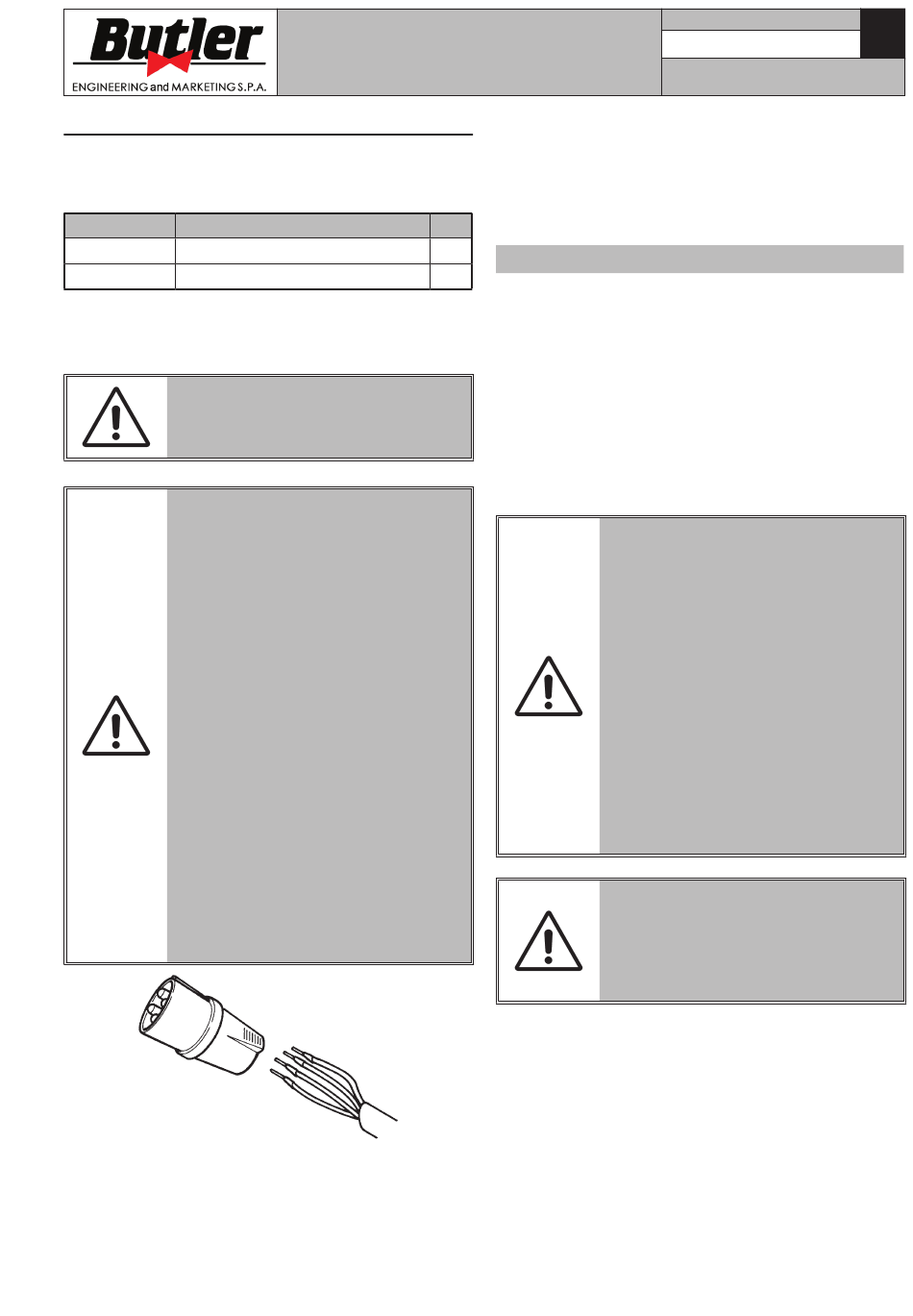

Die Maschine ist mit einem 5 Meter langen Freikabel
ausgestattet. An dieses Kabel muss ein Stecker mit
den folgenden Eigenschaften angeschlossen werden:
• Normentsprechung IEC 309
• 230/400 Volt – 16A
• 3P + Erde
• IP 44
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Beschreibung
Die Maschine ist bei der Auslieferung mit einer Span-
nung von 400 V ausgestattet.
Bei anderen Spannungswerten ist beim Einkauf der
Hersteller zu informieren, damit er die Maschine auf
den Betrieb mit der gewünschten Spannung vorberei-
ten kann.
N.
1
Nur für Version mit Frequenzumformer
1
• Normentsprechung IEC 309
• 400 Volt – 32A
• 3P + N + Erde
• IP 44
Die Maschine ist bei der Auslieferung mit einer Span-
nung von 230/400 V-50 Hz. ausgestattet.
Bei anderen Spannungswerten ist beim Einkauf der
Hersteller zu informieren, damit er die Maschine auf
den Betrieb mit der gewünschten Spannung vorberei-
ten kann.
AN DAS KABEL DER VORRICH-
TUNG EINEN DEN GELTENDEN
NORMEN ENTSPRECHENDEN
STECKER ANSCHLIESSEN (DER
SCHUTZLEITER IST GELB/GRÜN
UND DARF NIE AN EINE DER BEI-
DEN PHASEN ANGESCHLOSSEN
WERDEN). DIE ELEKTRISCHE
ANLAGE MUSS AN DIE IN DEN
VORLIEGENDEN BETRIEBSAN-
LEITUNGEN SPEZIFIZIERTEN
DATEN ANGEPASST WERDEN UND
SO AUSGELEGT SEIN, DASS DER
SPANNUNGSABFALL BEI VOLLBE-
LASTUNG NICHT MEHR ALS 4%
(10% IN DER ANLAUFPHASE) DES
NENNWERTES BETRÄGT.
IM FALL EINES ZUFÄLLIGEN
VERSORGUNGSMANGELS, BZW.
VOR JEDEM PNEUMATISCHEN AN-
SCHLUSS, SIND DIE STEURUNGEN
IN DIE NEUTRALE STELLUNG ZU
BRINGEN.
7522-M004-1_B
Seite 12 von 96
NAV51.15 - NAV51T.15 -
NAV51.15N
