CAPTURE 4 - CAPTURE 4 FI

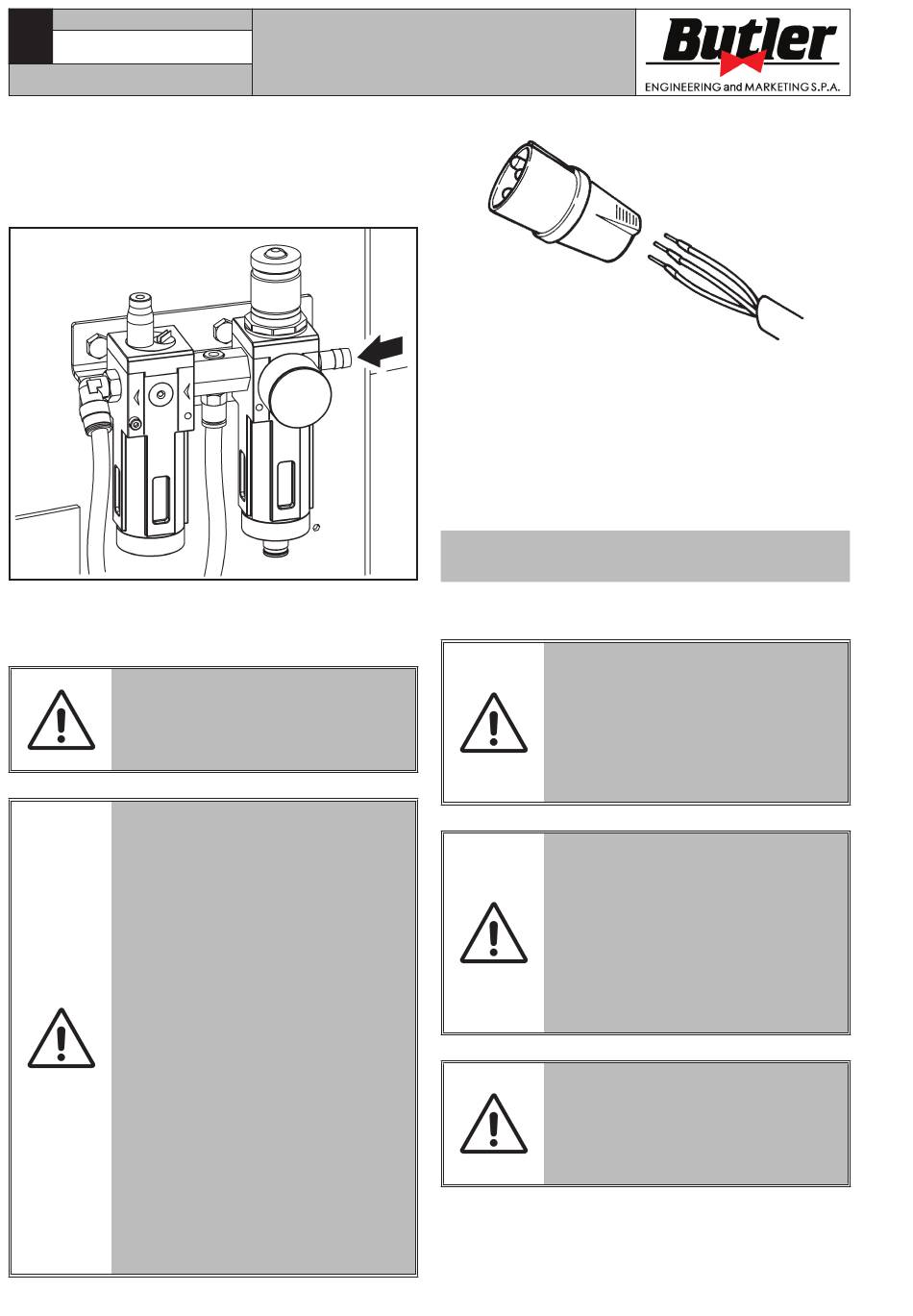

3. Die pneumatische Netzspeisung mittels dem An-
schluss auf den Filtersatz der Maschine befindet,
anschließen. Das Rohr unter Druck das vom Netz
wegführt, muss einen Querschnitt von 10x19 haben
(siehe Abb. 9).
Abb. 9
9.0 ELEKTRISCHE ANSCHLÜSSE
JEDER AUCH NUR KLEINSTE
ELEKTRISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
P E R S O N A L D U R C H G E F Ü H R T
WERDEN.
VOR DEM ANSCHLUSS DER VOR-
RICHTUNG GENAU KONTROLLIE-
REN, DASS:
• DIE EIGENSCHAFTEN DER
ELEKTRISCHEN LEITUNG DEN
AUF DEM TYPENSCHILD VER-
MERKTEN ANFORDERUNGEN
DER VORRICHTUNG ENTSPRE-
CHEN;
• SICH ALLE KOMPONENTEN
DER ELEKTRISCHEN LEITUNG
IN EINEM GUTEN ZUSTAND BE-
FINDEN;
• DIE ERDUNG VORHANDEN
UND IN ANGEMESSENER WEI-
SE BEMESSEN IST (SCHNITT
GRÖSSER ODER GLEICH DES
GRÖSSTEN QUERSCHNITTES
DER SPEISUNGSKABEL);
• DIE ELEKTRISCHE ANLAGE MIT
EINEM SCHUTZSCHALTER MIT
EINEM AUF 30 mA GEEICHTEN
DIFFERENTIALSCHUTZ AUSGE-
STATTET IST.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Die Maschine ist mit einem 3 Meter langen Freikabel
ausgestattet. An dieses Kabel muss ein Stecker mit
den folgenden Eigenschaften angeschlossen werden:
• Normentsprechung IEC 309
• 230 Volt – 16A
• 2P + Erde
• IP 44
Die Maschine ist bei der Auslieferung mit einer einpha-
sigen Spannung von 230V 50 Hz ausgestattet.
VERSION MIT EINPHASEN
MOTOR
AN DAS KABEL DER VORRICH-
TUNG EINEN DEN VORHER BE-
SCHRIEBENEN NORMEN ENT-
SPRECHENDEN STECKER AN-
SCHLIESSEN (DER SCHUTZLEI-
TER IST GELB/GRÜN UND DARF
NIE AN EINE DER PHASEN ANGE-
SCHLOSSEN WERDEN).
DIE ELEKTRISCHE ANLAGE MUSS
AN DIE IN DEN VORLIEGENDEN
BETRIEBSANLEITUNGEN SPEZI-
FIZIERTEN DATEN ANGEPASST
WERDEN UND SO AUSGELEGT
SEIN, DASS DER SPANNUNGS-
ABFALL BEI VOLLBELASTUNG
NICHT MEHR ALS 4% (10% IN DER
ANLAUFPHASE) DES NENNWER-
TES BETRÄGT.
IM FALL EINES ZUFÄLLIGEN
VERSORGUNGSMANGELS, BZW.
VOR JEDEM PNEUMATISCHEN AN-
SCHLUSS, SIND DIE STEUERUN-
GEN IN DIE NEUTRALE STELLUNG
ZU BRINGEN.
