Micro S light plus Fräsantrieb
Dokumentenmanagement
„Endkontrolle / Prüfen aller Funktionen"
mit der dazugehörenden Tabelle
„Probleme, mögliche Ursachen, Prüfmethoden und Abhilfe"
Achtung

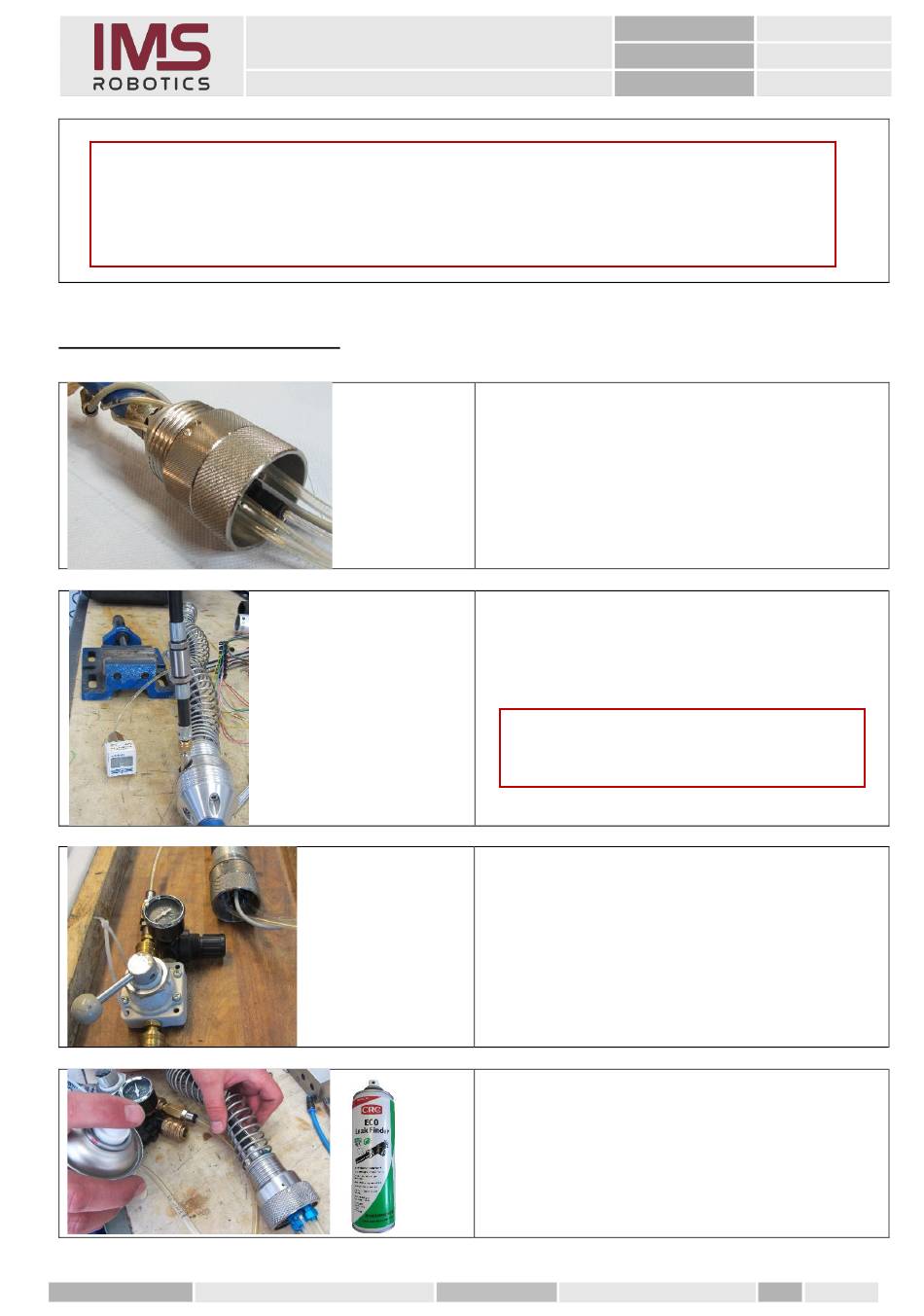

1. Adapter vom Prüfkoffer (005 45 300) an
den Verteiler Hinten 2 anschließen.
2. Über das Stickstoffbefüllventil
Stickstoffsystem unter Druck setzen
ca. 1,5 bar.
Prüfdauer mindestens eine Stunde in der der
Prüfdruck von 1,5 bar gehalten werden muss.
3. Nacheinander die PU- Schläuche des
Prüfadapters an das
Druckluftsteuergerät mit Manometer
anschließen.
•
Fräsluft 6 bar
•
Hub Luft 6 bar
•
Radialluft 2,5 bar
4. Mit „ECO Leak Finder" alle
Schnellverschraubungen für Hub- und
Radialluft besprühen.
Beim Test der Fräsluft die Tüllen des
Axialschlauchs auf Dichtheit prüfen.
Geprüft:
01007 / 00035
Nummer:
RH-11.001.F
Geltungsbereich:
IMS Robotics
Datum:
23.07.2020
Achtung
Seite:
81 von 115
