Micro S light plus Fräsantrieb
Dokumentenmanagement

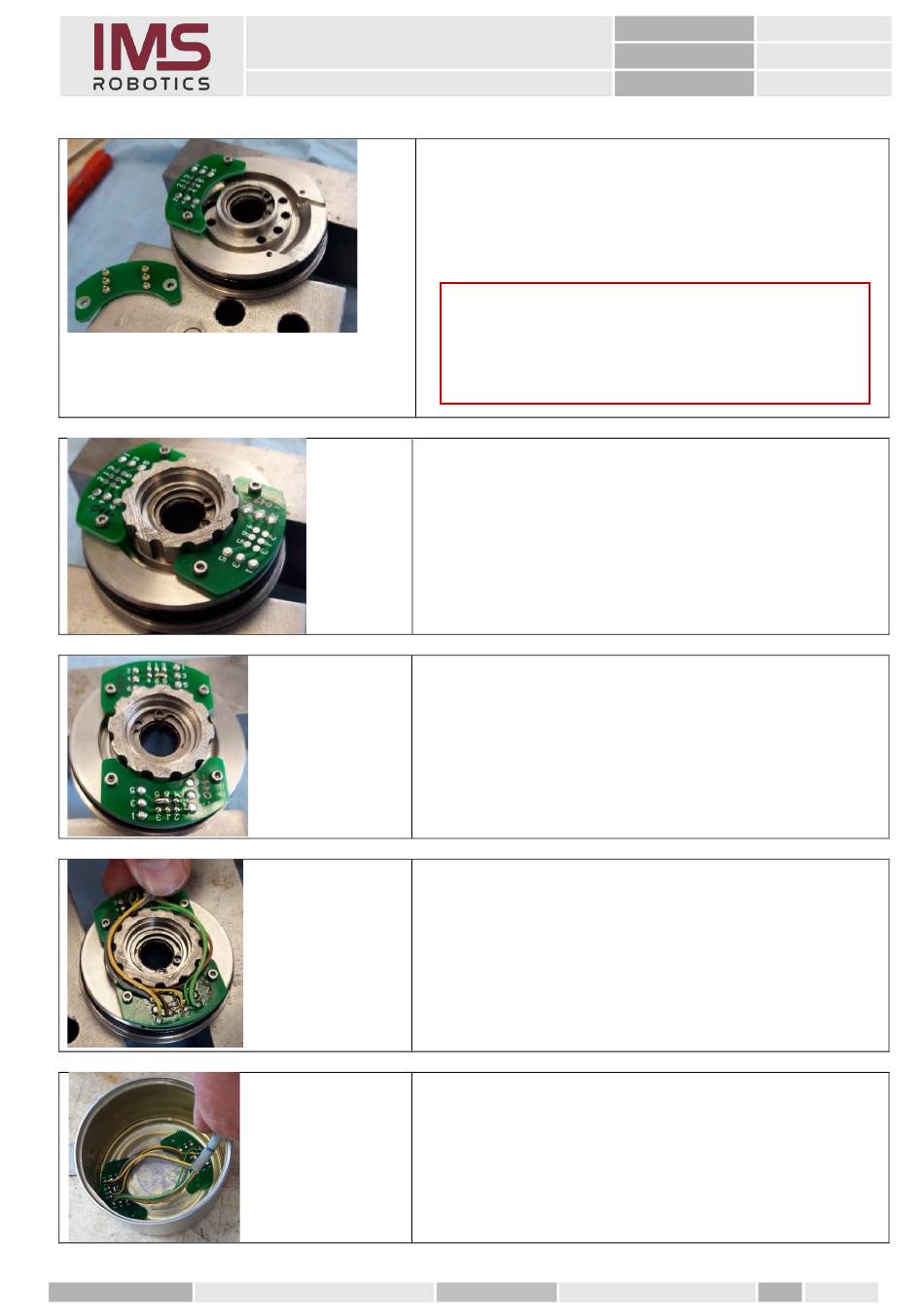

1. Nach Demontage des alten Bürstenblocks das
Verlöten des neuen Bürstenblocks vorbereiten.
Dazu die beiden Abnehmer verkehrt herum auf den
Drehantrieb Vorn aufschrauben. Die Lötstellen
müssen nach oben zeigen.
Beim Aufschrauben der Platinen Abstandshalter
Kontaktfedern dürfen keinen Kontakt zum Drehantrieb
2. Hilfsmittel zum Verlöten der Litzen auf den
Drehantrieb setzen um die Litzen beim verlöten in
die richtige Lage zu bringen.
3. Kontakte 5/6 überbrücken
4. Zuschnitt des neuen Kamerakabels auf ca. 300 mm.
Eine Seite ca. 100 mm Abisolieren und Litzen so
anpassen das sie um den Ring verlegt werden
können und der Kabelmantel am Ende des Ringes
wiederbeginnt.
5. Verlöten der Litzen nach Schaltplan
6. Um überschüssiges Flussmittel vom Löten zu
entfernen die Platinen in Spiritus reinigen.
Geprüft:
Nummer:
Geltungsbereich:
Datum:
Achtung
(z.B. Muttern) unter die Platinen legen. Die
haben.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
