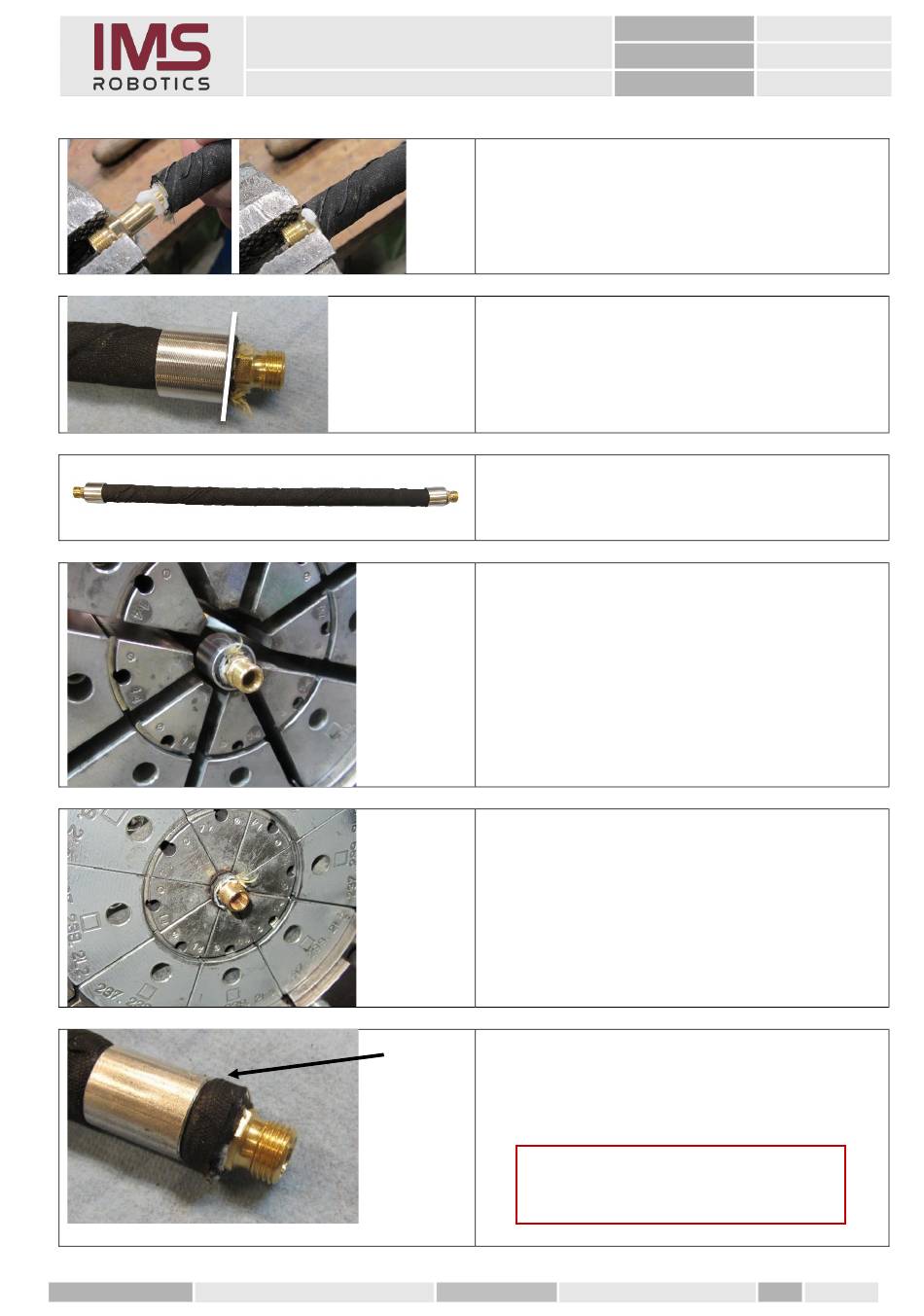

3. Nun den Axialschlauch auf die
Gewindetülle stecken und bis an die
Schlüsselfläche schieben.
4. Zum Schluss die Presshülse bündig bis
zum Ende des Axialschlauches schieben.
5. Alle Arbeitsschritte für die zweite Seite
des Axialschlauches wiederholen.
1. Axialschlauch von hinten in die Presse
einlegen.
2. Verpressen in drei Schritten.
Axialschlauch nach jedem Schritt ca. 15°
weiterdrehen.
Pressmaß 14 mm / 14 mm Pressbacken
3. Der beim Verpressen über die
Schlüsselflächen geschobene
Axialschlauch muss abgeschnitten
werden.
Achtung
Druck auf die Schlauchschelle während des
Verpressens verringert dieses eventuell.
