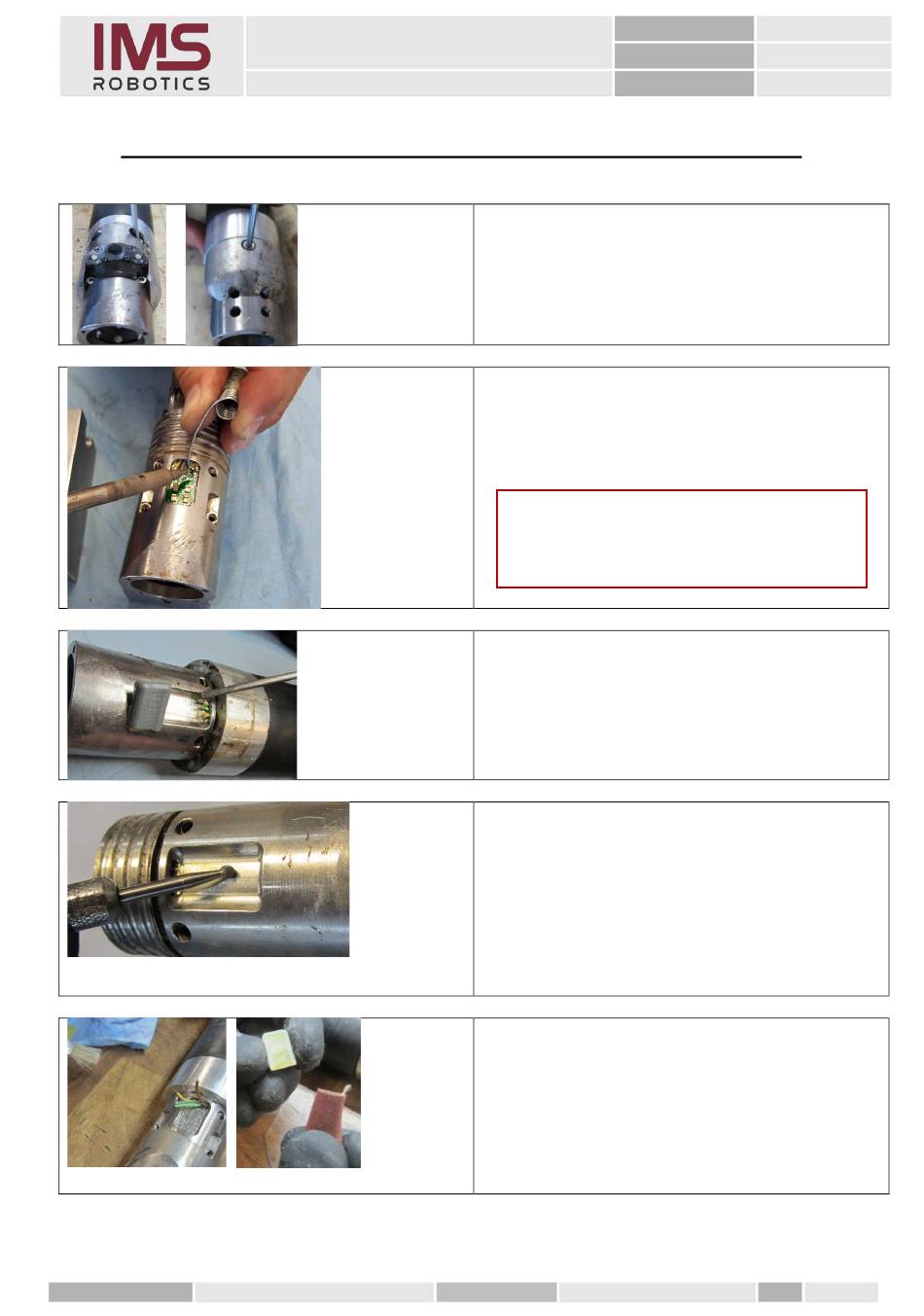

21. Austausch der Federkontaktplatine Kamera
Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement
Geprüft:
Nummer:
Geltungsbereich:
Datum:
1. Kamera und Ring abschrauben.
2. Mit einem geeigneten Drahthacken
unter die einzelnen Litzen fahren und
diese beim Ablöten vorsichtig nach oben
ziehen.
Achtung
Die Platine und auch die dünnen Litzen dürfen
nicht überhitzt werden.
3. Mit einem Schlitzschraubendreher kann
jetzt die defekte Federkontaktplatine
heraus gehebelt werden.
4. Die Aussparung im Luftmotorgehäuse
und die Platine zum Verkleben
vorbereiten.
•
Glatte Flächen mit einem Dremel
anrauen
•
Alle Kleberreste müssen restlos
entfernt werden,
•
die Klebefläche muss frei von Staub
und Fett sein
•
die Platine von hinten mit
Schleifpapier 240er Korn anrauen
und reinigen.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
72 von 115
