Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement

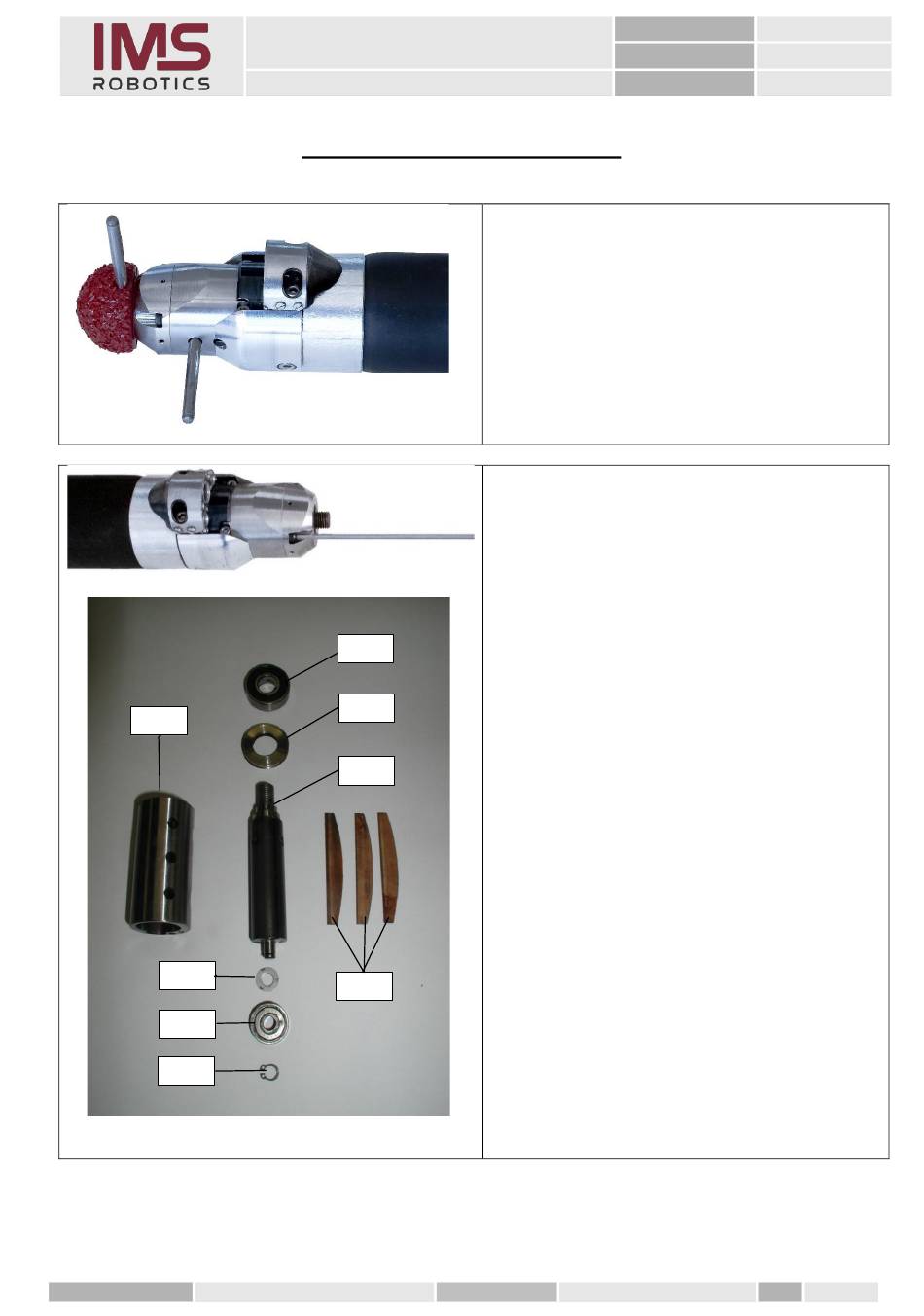

2. Luftmotor erneuern
2
3
4
8
Geprüft:
Nummer:
Geltungsbereich:
Datum:
Fräswerkzeug mittels beider Zylinderstifte
entfernen
1. Luftmotordeckel lösen (vier
Zylinderschrauben).
2. Rotor und Zylinder aus Luftmotorgehäuse
ziehen.
3. Luftmotorkomponenten nach Bedarf
wechseln.
1 Zylinder
2 Kugellager
3 Entlüftungsring
4 Rotor mit Luftmotorring
5 Passscheibe
6 Kugellager
7 Sicherungsring
8 Lamellensatz
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
021 01 027
030 01 070
030 01 032
006 30 002
030 01 074
030 01 071
030 01 272
021 01 053
Seite:
10 von 115
