Micro S light plus Fräsantrieb
Dokumentenmanagement
Geprüft:
Nummer:
Geltungsbereich:
Datum:

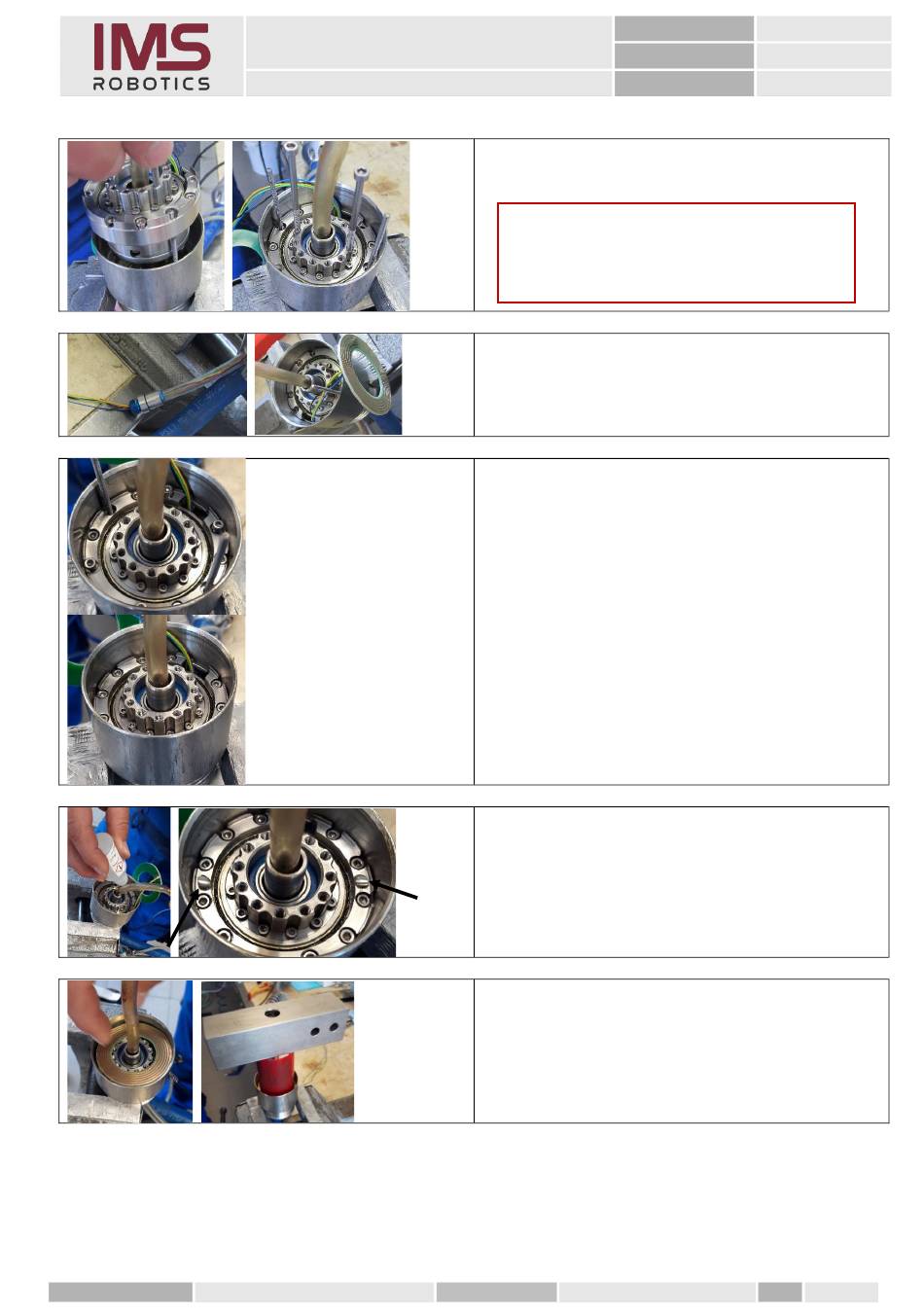

7. Jetzt den Drehantrieb über die
Gewindestangen vorsichtig in das
Gehäuse einführen.
Achtung
Zeitgleich am Schrumpfschlauch ziehen so dass
die Litzen nicht eingeklemmt oder gequetscht
werden können.
8. Zum Schluss den Schrumpfschlauch
komplett abziehen und die M3 mm
Montagehilfen entfernen.
1. Sitzt der Drehantrieb ohne Spannung im
Gehäuse und lassen sich die Litzen frei
bewegen können die ersten vier M2,5
Zylinderschrauben mit Loctite „blau"
verschraubt werden.
2. Anschließend die Gewindestifte
entfernen und die letzten 2 Schrauben
mit Loctite „blau" einschrauben.
3. Zum Ankleben des Tellerschleifringes
zwei kleine Punkte Sekundenkleber
(Loctite 406 oder Glasfaser Fixkleber der
Firma Katimex) auf den Getriebeadapter
aufbringen.
4. Den Tellerschleifring in das
Drehantriebsgehäuse einlegen und mit
einem Gewicht beschweren.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
55 von 115
