Micro S light plus Fräsantrieb
Dokumentenmanagement

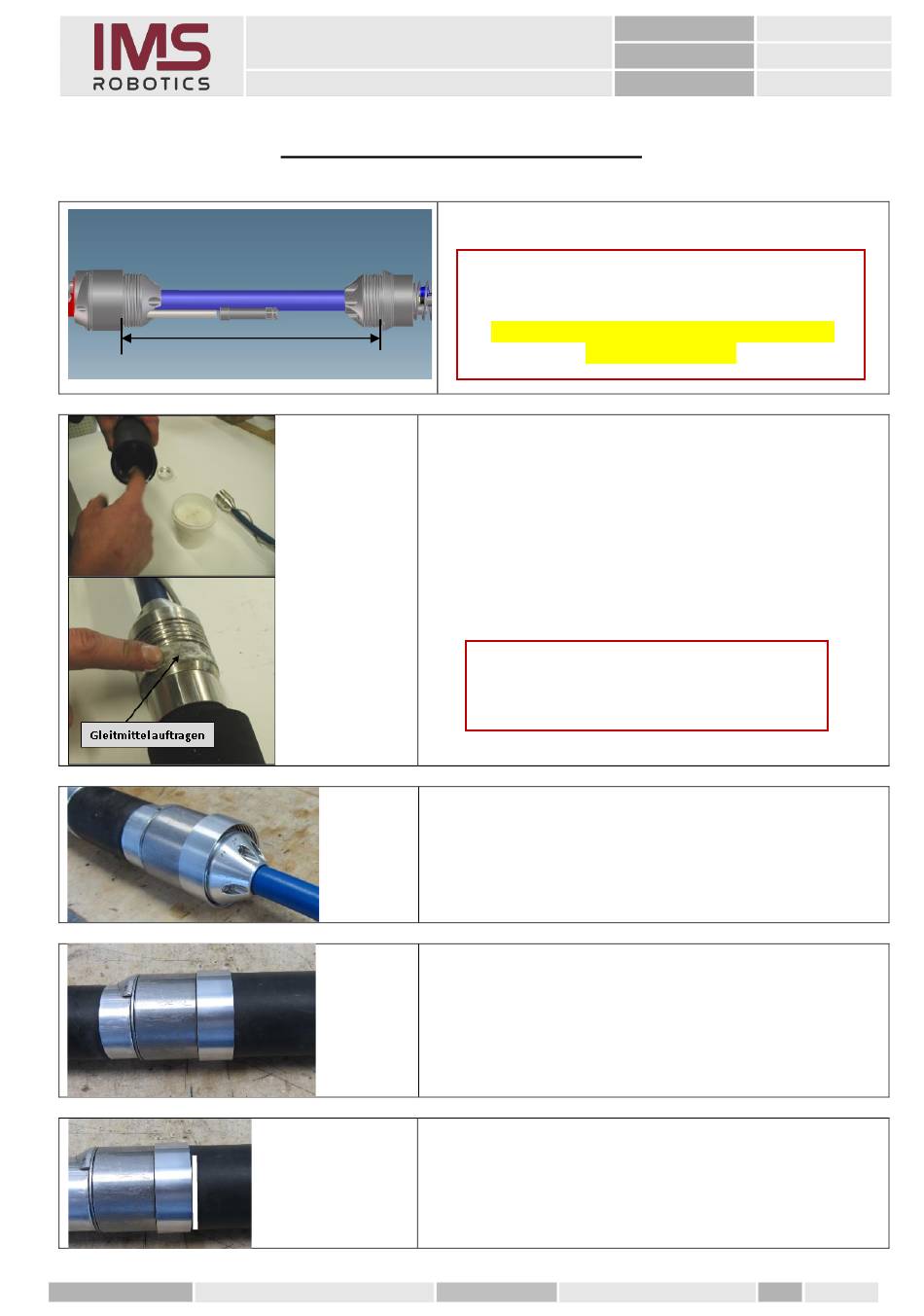

7. Radialblase montieren
1. Zur Montage Verpressflächen gründlich
2. Wiederverwendete Radialblase
3. Auftragen von
3. Radialblase entlang der Presshülse markieren
Geprüft:
Nummer:
Geltungsbereich:
Datum:
1. Zuschnitt einer neuen Radialblase
Abstand zwischen den Gehäusen minus 9 mm ist das
Zuschnittmaß der Radialblase.
Das Zuschnittmaß beim Neubau beträgt ab dem
01.09.2021 - 312 mm
Säubern/Entfetten.
auf Innenseite Säubern/Entfetten.
„Gleitmittel für Steckmuffensysteme"
auf Pressflächen und Innenseite der Radialblase
(dient zu Erleichterung der Montage)
Achtung
Öle und/oder Fette sind zur Verbesserung der
Gleitfähigkeit nicht zulässig!
1. Presshülse auf das Gehäuse
„Drehantrieb hinten" schieben.
2. Radialblase bis zum Anschlag in die Presshülse
schieben
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Achtung
Seite:
26 von 115
