Micro S light plus Fräsantrieb
Dokumentenmanagement

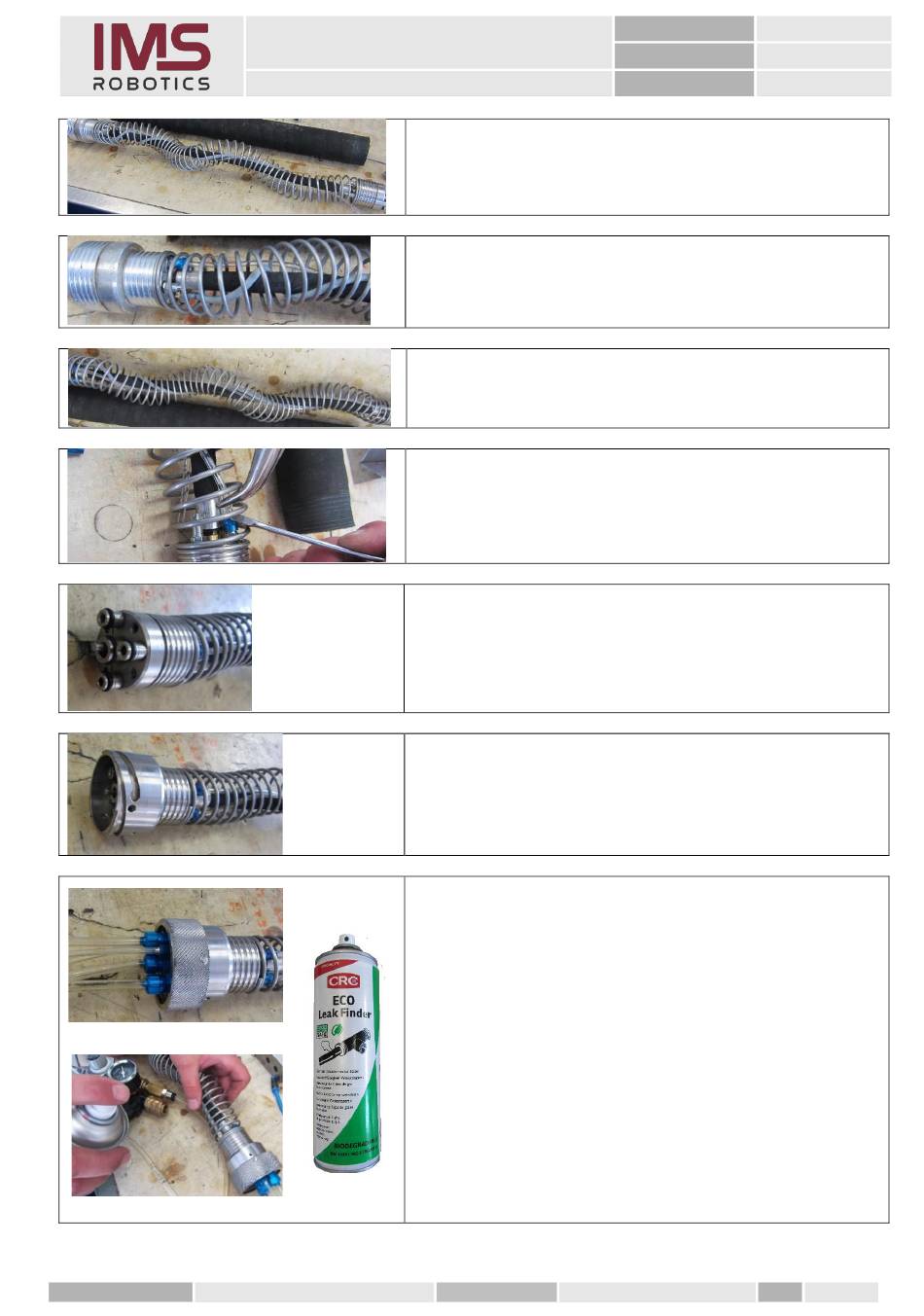

2. PU- Schläuche unter die Feder einführen und so
verlegen das sie den Axialschlauch zweimal
umschlingen und es keine Kreuzungen gibt.
3. PU- Schläuche auf einer Seite über die
Schnellbefestigung schieben und fest drehen.
4. Die Länge des Zuschnittes der PU- Schläuche ist im
Umschlungenen Zustand die gestreckte Länge des
Axialschlauches plus 30 mm.
5. Beim Verschrauben der zweiten Seite den PU-
Schlauch vorsichtig fest halten damit er sich beim
Verschrauben nicht mit drehen kann.
1. Nach dem Anschließen aller Verbindungen erfolgt
eine Dichtigkeitsprüfung und der Test das alle
Schläuche auch richtig angeschlossen sind.
2. Verteiler „Hinten 2" an Verteiler „Hinten" montieren.
3. Anschließend den Prüfadapter aufschrauben und mit
Pressluft alle Schläuche und Verbindungen auf
Dichtheit kontrollieren.
Dazu ein spezielles Spray verwenden.
„ECO Leak Finder"
Siehe Abschnitt „Prüfen der Druckluftdichtheit"
Geprüft:
Nummer:
Geltungsbereich:
Datum:
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
41 von 115
