Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement

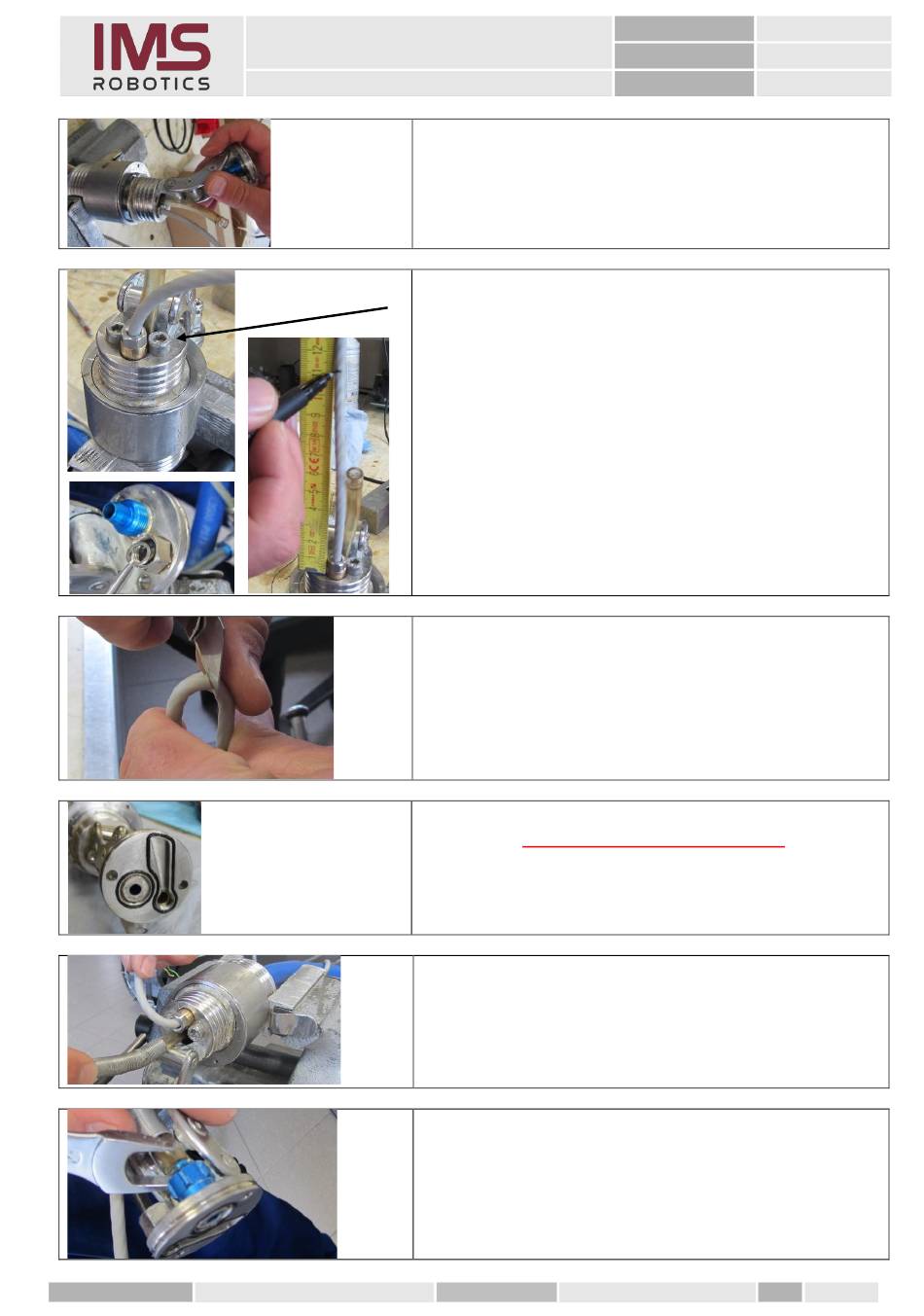

1. Aufstecken des Adapter-Lasche. Dabei darauf
achten das beide O-Ringe nicht verschoben
werden.
2. Eindichten der zwei M6 Zylinderschrauben mit
Loctite „orange"
3. Kabelverschraubung mit neuen Quetschring
bestücken und Kamerakabel bei 110 mm ab
Oberkante Adaptergehäuse markieren.
4. Kabelummandelung vorsichtig einschneiden und
von den Litzen ziehen.
5. O-Ringe Kontrollieren und Einfetten
6. Verteiler Vorn in Schraubstock einspannen und
die Schutzfeder über den Fräsluftschlauch
schieben.
7. Fräsluftschlauch auf Schnellverschraubung
schieben und fest drehen.
Geprüft:
Nummer:
Geltungsbereich:
Datum:
Achtung! TA-21-24 beachten
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
45 von 115
