Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement
Geprüft:
Nummer:
Geltungsbereich:
Datum:

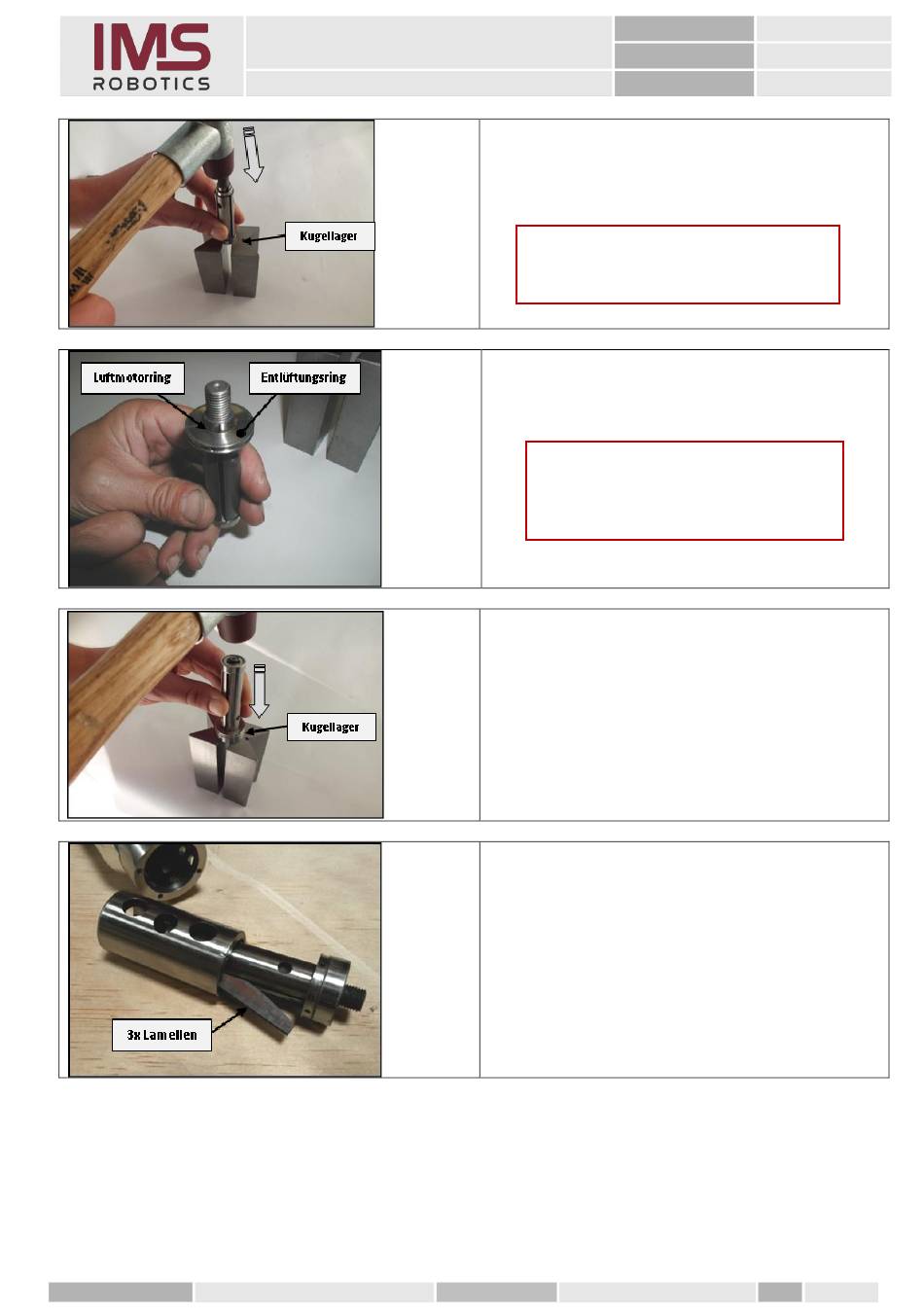

2. Mit leichten Schlägen (Kunststoffhammer)
Kugellager bis Anschlag auf Rotor schlagen.
3. Sicherungsring in Nut des Rotors montieren.
Achtung
Unbedingt darauf achten, dass Kugellager
gerade aufzuschlagen! Nicht verkanten!
1. Montage Entlüftungsring auf Rotor
(Luftmotorring).
Achtung
Fräsabsatz auf der einen Seite des
Entlüftungsringes muss in Richtung
großes Kugellager zeigen!
2. Kugellager auf Rotor stecken und mit
Kunststoffhammer leicht einschlagen.
1. Zylinder in Luftmotorgehäuse einschieben;
dabei axiale und radiale Leichtgängigkeit des
Zylinders prüfen; Unebenheiten mit feinem
Sandpapier entfernen.
2. Neue Lamellen in Rotor einsetzen; Lamellen
mit dem Radius in Richtung Rotor einstecken.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
12 von 115
