Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement
Geprüft:
Nummer:
Geltungsbereich:
Datum:

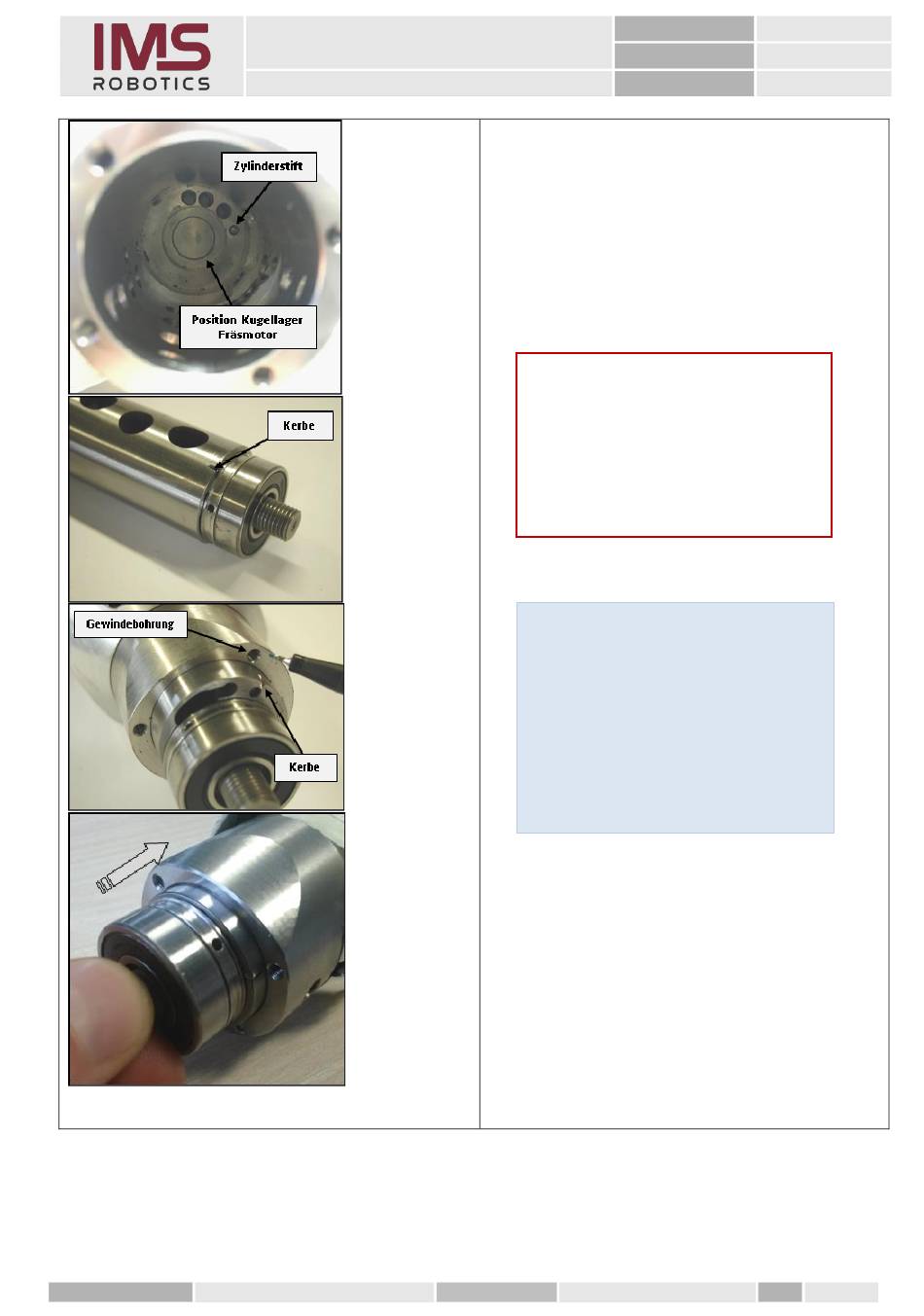

1. Fräsmotor in Zylinder einstecken und in
Luftmotorgehäuse einführen
2. Zylinder mit Fräsmotor einschieben; die Kerbe
am Zylinder muss mit oberer-rechter
Gewindebohrung am Luftmotorgehäuse
fluchten (Kerbe zeigt Einbauposition des im
Luftmotorgehäuse liegenden Zylinderstiftes)
Achtung
Beim Einschieben kein Werkzeug
benutzen. Zylinder muss händisch
einzuschieben/zu positionieren sein!
Beim Einschieben darauf achten, dass
Kerbe am Zylinder in Richtung des
Rotorgewindes zeigt!
Tipp
Zylinder und Fräsmotor gleichzeitig in
Luftmotorgehäuse schieben! Dabei
Fräsmotor am Rotorgewinde anfassen,
mittig halten und samt Zylinder
einschieben. Die Endposition ist erreicht,
wenn hinteres Kugellager im Sitz des
Luftmotorgehäuses liegt!
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
13 von 115
