Micro S light plus Fräsantrieb
Dokumentenmanagement
Geprüft:
Nummer:
Geltungsbereich:
Datum:

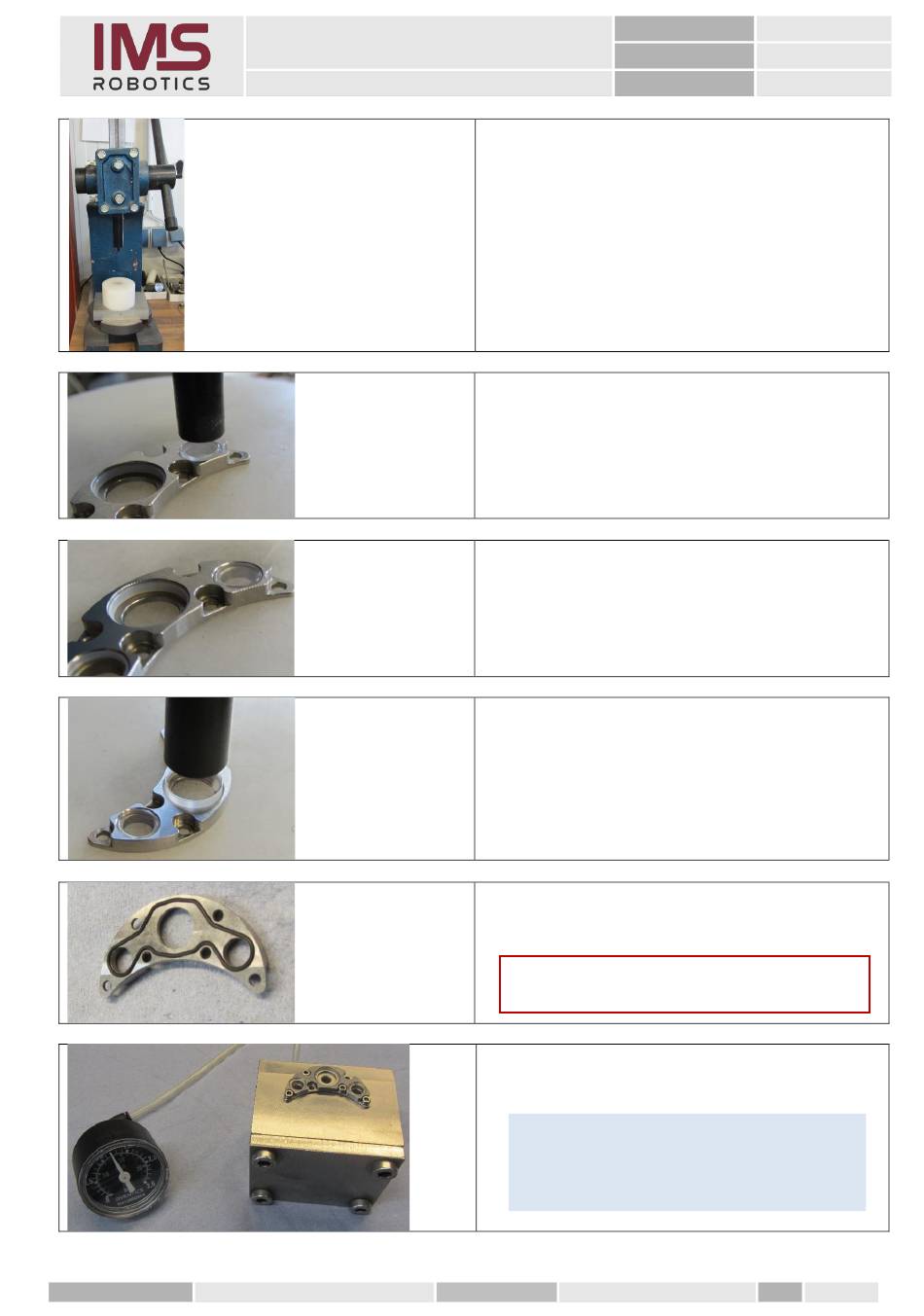

5. Mit einer Handpresse und den
geeigneten Stempeln können nun die
Saphirgläser wieder eingedrückt
werden.
•
Stempel für Kameraglas Ø 11 mm
•
Stempel für LED-Glas Ø 7,7 mm
6. Saphirgläser in die Dichtungen einlegen
und gleichmäßig in die Öffnungen der
Frontabdeckung drücken.
7. Die Gläser müssen Frontbündig mit der
Oberfläche der Frontabdeckung sein.
8. Dieselben Arbeitsschritte mit dem
größeren Stempel für das Kameraglas
durchführen.
9.
O-Ring in die Nut der Frontabdichtung
einlegen.
Achtung
Beim Einlegen des O-Ringes kein Fett benutzen.
10. Prüfen der Stickstoffdichtheit mit
Prüfgerät für Frontabdeckung.
Tipp
Ist kein Prüfgerät vorhanden einfach die
Kamera zusammenbauen und am Fräsantrieb
prüfen.
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
77 von 115
