11. Axialschlauch DN 8 wechseln
Erstellt:
00145
Micro S light plus Fräsantrieb
Dokumentenmanagement
Demontage des Axialmuskels nach Anleitung

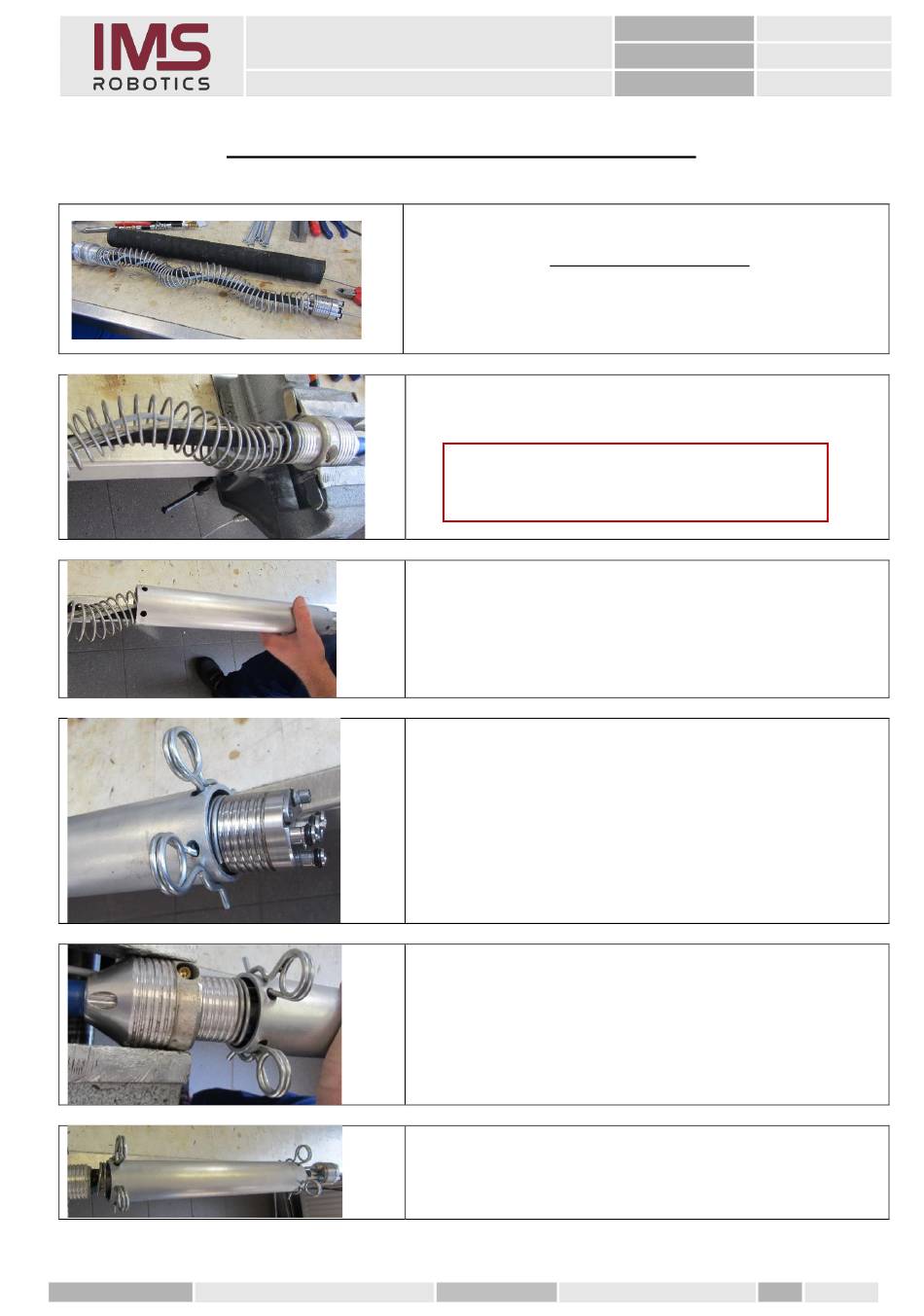

1. „Verteiler vorn" in einen Schraubstock einspannen.
den Schraubstock mit Schutzbacken ausrüsten.
2. Den Federspanner Axialfeder von hinten über die
Feder schieben bis der „Verteiler Hinten" zu sehen
ist.
3. Anschließend mit den zwei Federsplinten die
Axialfeder hinter dem Verteiler sichern.
4. Den Federspanner nun bis zum „Verteiler Vorn"
drücken und diese Seite auch mit 2 Splinten sichern.
5. Nun ist die Axialfeder so gesichert das man an beiden
Verteilern arbeiten kann.
Geprüft:
Nummer:
Geltungsbereich:
Datum:
„Axialmuskel demontieren"
Achtung
Vor dem einspannen der Gehäuseteile,
01007 / 00035
RH-11.001.F
IMS Robotics
23.07.2020
Seite:
37 von 115
