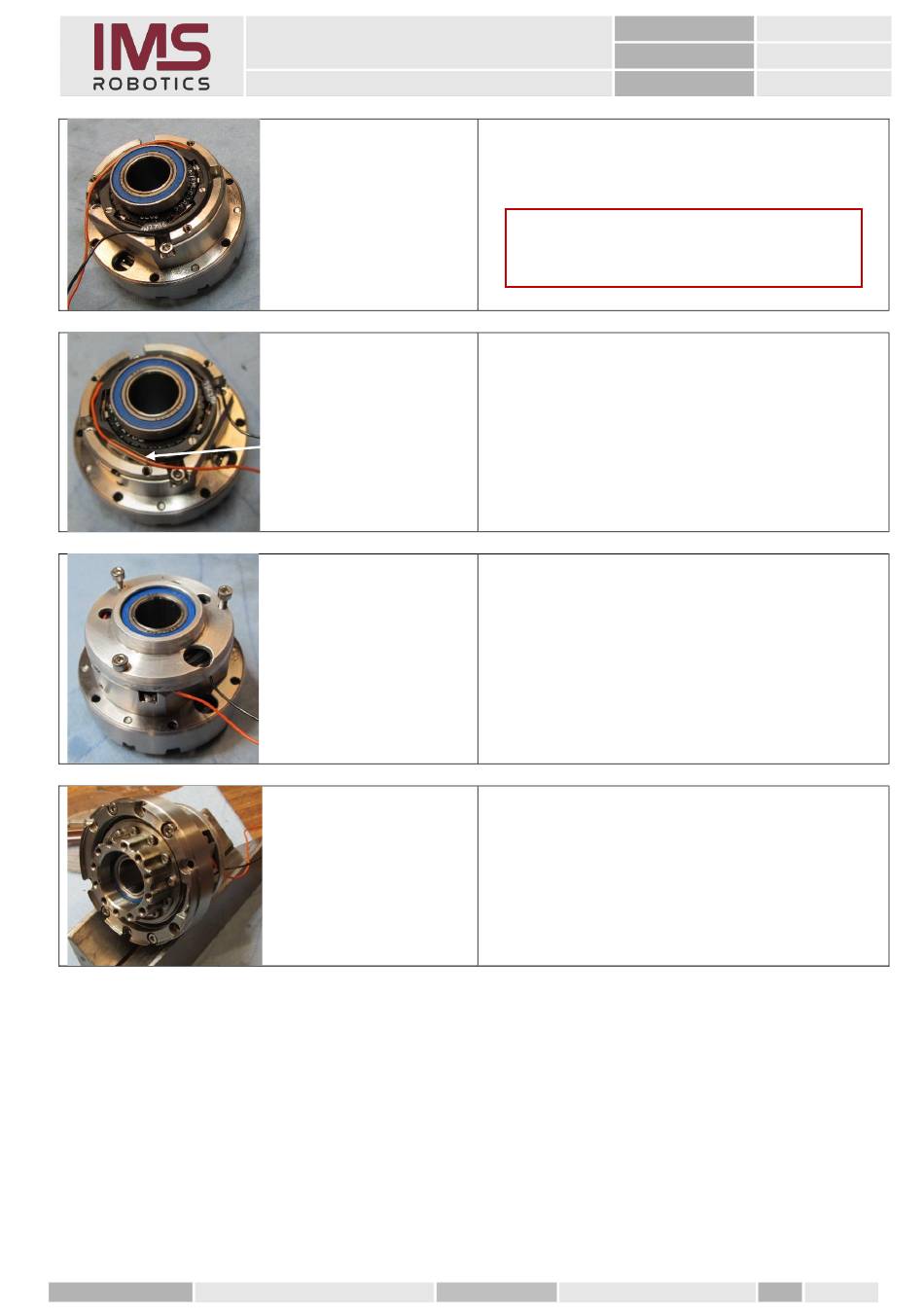

4. Jetzt wird das zweite Rillenkugellager
auf die Getriebeachse gedrückt.
Achtung
Kugellager gerade und gleichmäßig bis zum
Anschlag drücken.
5. Die Zuleitung im Spalt zwischen
Motoradapter und Bürstenring bis zum
Kabelausgang verlegen.
Im Bereich der Niederhalterschraube
das Kabel zusätzlich mit PU- Schlauch
schützen.
6. Lagerflansch auf das Rillenkugellager
schieben und mit drei
Zylinderschrauben M2,5x8 und Loctite
„blau" am Motoradapter fest-
schrauben.
7. Probelauf mindestens 30 min. mit 3V.
Dabei darf die Leistung 0,5A nicht
übersteigen.
