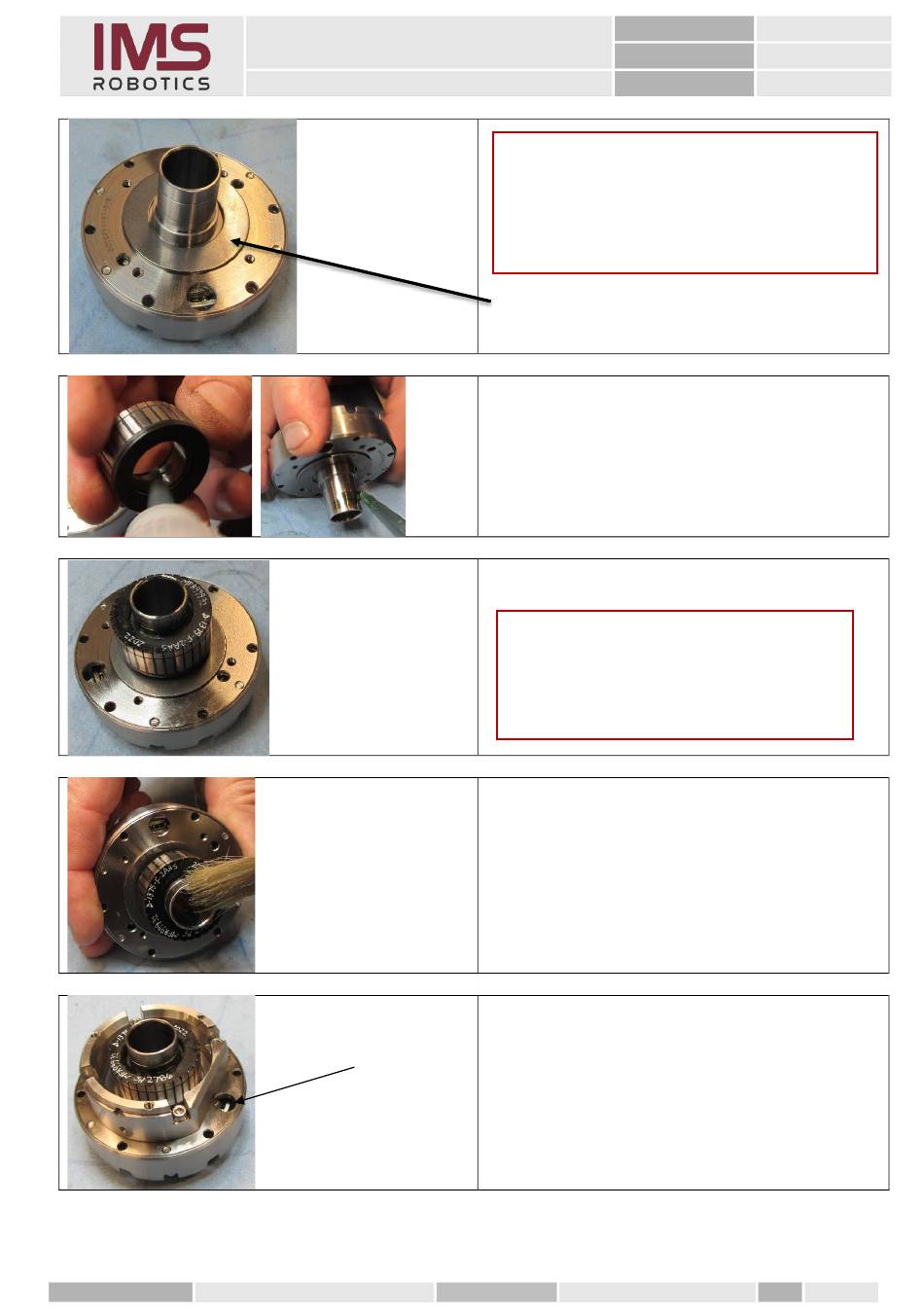

Achtung
Vor Weitermontage den Getriebedeckel und die
Getriebeachse vollständig vom Fett befreien.
Vorsichtig mit Reinigungsmittel angefeuchteten
Tuch abwischen. Es dürfen keine Lösemittel an das
Fett der Kugellager gelangen.
1. Vorm Einkleben des Rotors die Axial-
lagerscheibe auf das Getriebe legen.
2. Innenseite des Rotors und die
Getriebeachse außen mit
Loctite 648 „grün" beschichten.
3. Den Rotor auf die Achse stecken.
Achtung
Durch Drehen des Rotors auf der Achse den
Kleber gleichmäßig verteilen.
Trocknungszeit ca. 6 Stunden in Abhängigkeit
der Temperatur.
4. Nach Beendigung der Aushärtezeit den
Überschüssigen Kleber vorsichtig mit
mildem Lösemittel z.B. Waschbenzin
abwaschen.
Kleber trocknet nur unter Luftabschluss und
gleichzeitig enganliegenden Metallflächen.
5. Motoradapter so anschrauben das die
Bohrung der Kabeldurchführung offen
bleibt.
Verschraubung mit vier
Zylinderschrauben M5x10 und Loctite
„blau"
